Тойота 4 раннер. Задний стеклоочиститель



Тойота 4 раннер. Задний стеклоочиститель

11.35.2. Задний стеклоочиститель

ОБЩИЕ СВЕДЕНИЯ

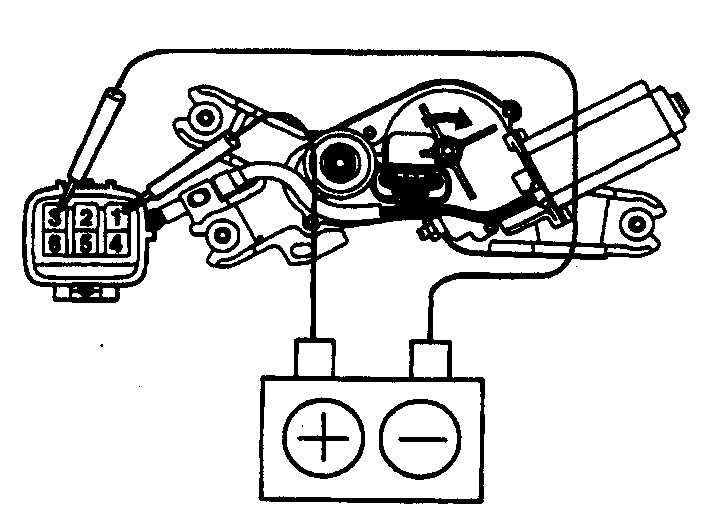

Схема проверки вращения электродвигателя заднего стеклоочистителя

11.35.2 Задний стеклоочиститель Toyota 4runner

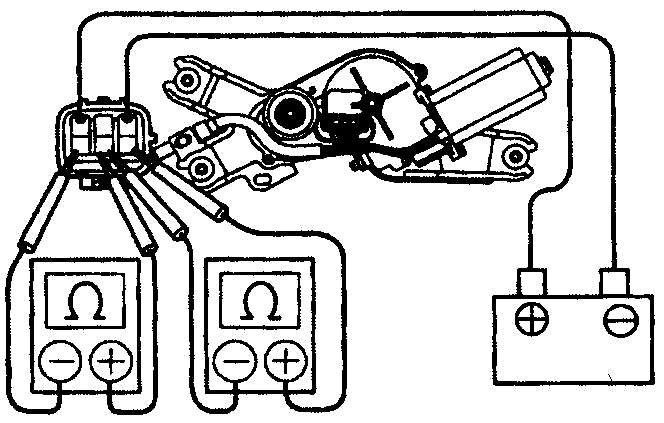

Схема проверки сопротивления выводов электродвигателя заднего стеклоочистителя

11.35.2 Задний стеклоочиститель Toyota 4runner

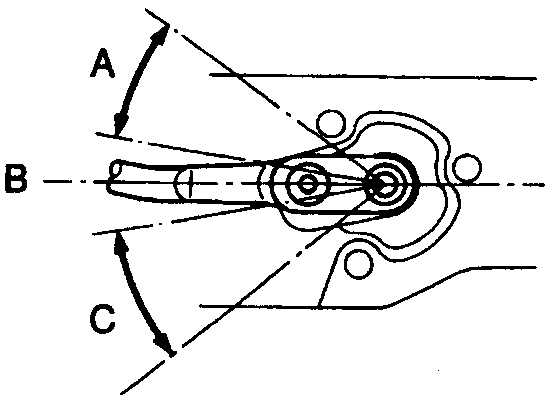

Положение тяги при проверке электродвигателя заднего стеклоочистителя

11.35.2 Задний стеклоочиститель Toyota 4runner
1. Кроме А, В и С

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Соедините (+)-вывод батареи с выводом 1, а (-)-вывод – с выводом 3 (см. рис. Схема проверки вращения электродвигателя заднего стеклоочистителя). Электродвигатель должен вращаться в направлении по часовой стрелке. Смените полярность, – электродвигатель должен вращаться в направлении против часовой стрелки.
2. Соедините (+)-вывод батареи с выводом 3, а (-)-вывод – с выводом 1 (см. рис. Схема проверки сопротивления выводов электродвигателя заднего стеклоочистителя) и проверьте сопротивление между следующими выводами (см. рис. Положение тяги при проверке электродвигателя заднего стеклоочистителя):
      – в положении А тяги электродвигателя между выводами 5 и 6 должна быть цепь;
      – в положении тяги В цепь должна быть между выводами 4,5 и 6;
      – в положении тяги С цепь должна быть между выводами 5 и 6;
      – в иных положениях тяги цепи между выводами быть не должно.

Замена электродвигателя заднего стеклоочистителя

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Чтобы отсоединить рычаг щетки снимите колпачок и отверните гайку.
2. Откройте дверь заднего отсека, снимите облицовочную панель и крышку сервисного отверстия.
3. Отверните болты, отсоедините разъем и достаньте электродвигатель.
4. Установка выполняется в обратном порядке.
