Тойота 4 раннер. Замена ламп



Тойота 4 раннер. Замена ламп

11.32. Замена ламп

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
Лампы боковых указателей поворота

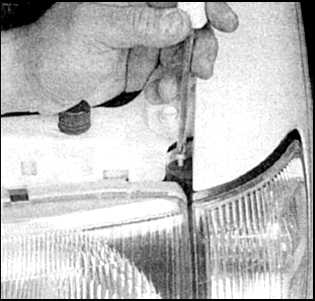

11.32 Замена ламп Toyota 4runner 2. Отверните верхний винт крепления указателя.
3. Достаньте корпус указателя поворота и отсоедините разъем.

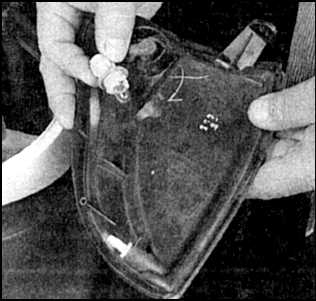

11.32 Замена ламп Toyota 4runner 4. Поверните держатель лампы против часовой стрелки и достаньте из корпуса.
11.32 Замена ламп Toyota 4runner 5. Потяните и достаньте лампу.
6. Лампа устанавливается в обратном порядке.
Лампы фронтальных указателей поворота
7. Для удобства поднимите передок автомобиля (выполнять необязательно). Найдите с тыльной стороны бампера указатель поворота.
11.32 Замена ламп Toyota 4runner 8. Поверните держатель против часовой стрелки и снимите.

Предупреждение может понадобиться снять стекло и достать лампу с передней стороны указателя.


9. Достаньте лампу, повернув ее против часовой стрелки.
10. Лампа устанавливается в обратном порядке.
Лампы сигнала торможения, задних фонарей и задних указателей поворота
11.32 Замена ламп Toyota 4runner 11. Снимите плафон заднего фонаря (стрелками указаны винты крепления плафона заднего фонаря).
12. Лампы сигнала торможения и задних указателей поворота, задних достаются путем их поворота против часовой стрелки.

Предупреждение для замены этих ламп надо снять корпус заднего фонаря и достать их с тыльной стороны.


11.32 Замена ламп Toyota 4runner 13. Чтобы снять лампу сигнала заднего хода надо извлечь перегородку.

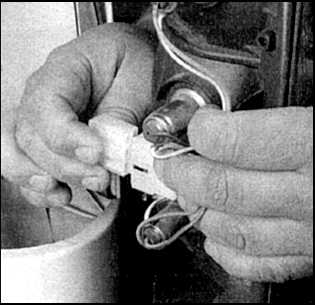

11.32 Замена ламп Toyota 4runner 14. Чтобы снять задний фонарь отсоедините разъем и снимите фонарь.
15. Лампы и фонарь устанавливаются в обратном порядке.
Лампа подсветки номерного знака
16. Отверните винты крепления плафона и достаньте лампу, потянув на себя.
17. Лампа устанавливается в обратном порядке.
Лампа подсветки панели отопителя
18. Снимите облицовку панели управления отопителем и кондиционером.

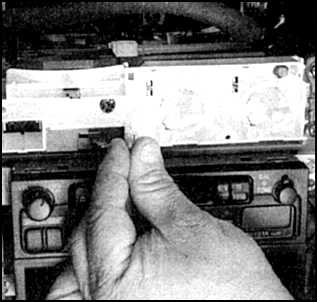

11.32 Замена ламп Toyota 4runner 19. Достаньте неисправную лампу подсветки панели отопителя.
20. Установите лампу в обратном порядке.
Лампы подсветки щитка приборов
21. Снимите щиток приборов.

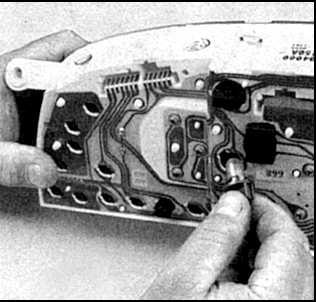

11.32 Замена ламп Toyota 4runner 22. Достаньте лампу, повернув ее против часовой стрелки и достаньте лампу из держателя, потянув на себя.
23. Установите лампу и щиток в обратном порядке.
