11.30. Регулировка фар
Предупреждение
проверять каждые 12 месяцев, при замене фары или после ремонта передней части
кузова. Следует отметить, что описываемая процедура позволяет лишь приближенно
отрегулировать фары, точная регулировка выполняется в автосервисе.

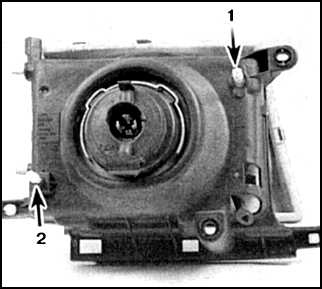

Регулировочные винты фары
|
1. Винт горизонтальной регулировки
2. Винт вертикальной регулировки |

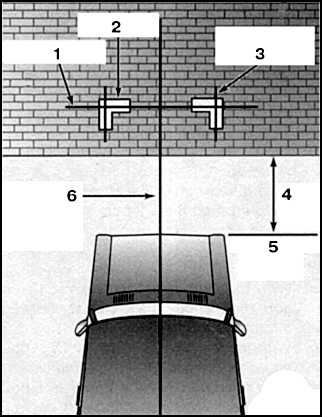

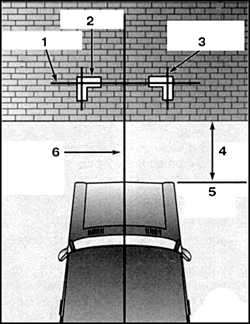

Схема регулировки фар
|
1. Линия на расстоянии от пола до центра фар
2. Область светового пятна
3. Линия на расстоянии от оси симметрии автомобиля до центра фар
4. Расстояние 7,5 м
5. Передняя плоскость фары
6. Ось симметрии автомобиля |
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. На корпусе фары предусмотрены 2 винта для
регулировки в вертикальной и горизонтальной плоскостях (см. рис. Регулировочные
винты фары). |
2. Установите автомобиль в 7,5 м от стены. |
3. Обозначьте лентой перекрестия симметрично
оси автомобиля (см. рис. Схема регулировки
фар). Для более точной разметки подъедьте к стене на расстояние
около 20 см. |
4. Регулировка выполняется при нормальной загрузке
автомобиля и полупустом баке. |
5. Установите пучок ближнего света фар так,
чтобы световое пятно располагалось на 5 см ниже горизонтали и на 5
см правее вертикали. Для подъем пучка вращайте винт по часовой стрелке
и наоборот. То же касается регулировки влево – вправо. |
6. Включите дальний свет фар и отрегулируйте
пучок так, чтобы пятно находилось строго на вертикальной линии, прямо
под горизонталью. |
Предупреждение
пучки дальнего и ближнего света таким способом может оказаться невозможным.
В этом случае старайтесь точнее отрегулировать ближний свет, с которым
приходится ездить чаще и от которого в большей степени зависит безопасность
движения.
|
7. При первой возможности отрегулируйте фары
в автосервисе. |
|
