11.11. Система пуска двигателя
| ОБЩИЕ СВЕДЕНИЯ |

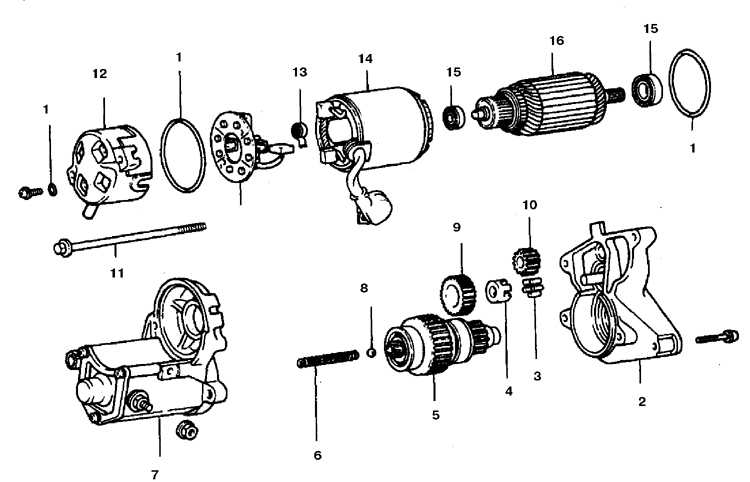

Детали стартера и тягового реле
 |
|
1. Кольцевая прокладка
2. Парадная крышка 3. Ролик 4. Ограничитель 5. Обгонная муфта в сборе 6. Пружина 7. Тяговое реле в сборе 8. Шарик |
9. Промежуточная шестерня 10. Шестерня 11. Стяжной болт 12. Задняя крышка 13. Щеткодержатель 14. Якорь 15. Подшипник 16. Ротор |
Система пуска состоит из батареи, стартера, тягового реле и соединительных
проводов. Тяговое реле смонтировано непосредственно на стартере.
Стартер в сборе с тяговым реле смонтирован в задней части двигателя, рядом картером
трансмиссии (КПП). Включение стартера допускается на время не более 15 секунд
с последующей паузой не менее 2 минут.
