Тойота 4 раннер. Детали генератора

11.10.1. Детали генератора

ОБЩИЕ СВЕДЕНИЯ

Детали генератора (типовой вариант)

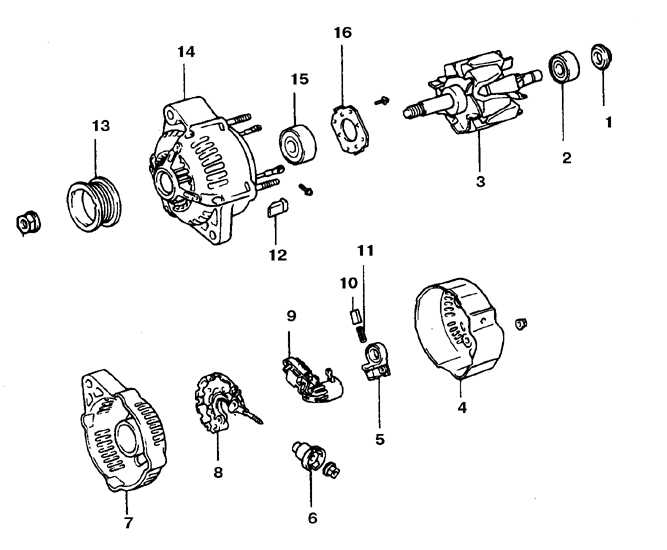

11.10.2 Детали генератора Toyota 4runner

1, 16. Крышка подшипника
2, 15. Подшипник
3. Ротор
4. Задняя крышка
5. Щеткодержатель
6. Изоляционная втулка
7. Корпус заднего подшипника

8. Контактная пластина выпрямителя
9. Регулятор напряжения
10. Щетка
11. Пружина
12. Буфер
13. Шкив
14. Передняя крышка

Проверка и замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите генератор.

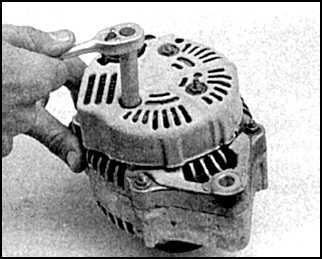

	2. Отверните гайки задней крышки.
	3. Отверните гайку вывода генератора.
4. Снимите изоляционную втулку вывода и заднюю крышку.

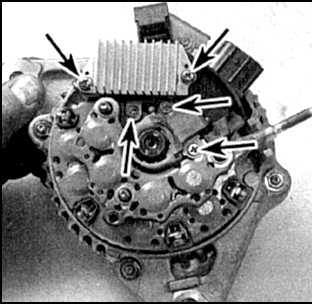

	5. Отверните винты регулятора напряжения и щеткодержателя (указаны стрелками).

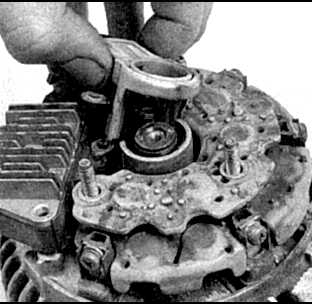

	6. Снимите щеткодержатель.

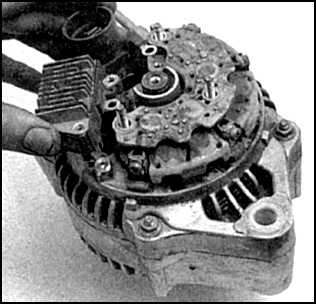

	7. Снимите регулятор напряжения.
8. Дальнейшая разборка необходима только для замены щеток.
	9. Измерьте длину выступающей части щеток.
10. Если длина щетки меньше предельно допустимой, то щеткодержатель в сборе со щетками замените. На некоторых автомобилях предусмотрена замена только щеток путем их перепаивания.
11. Убедитесь в том, что щетки свободно перемещаются в щеткодержателе.

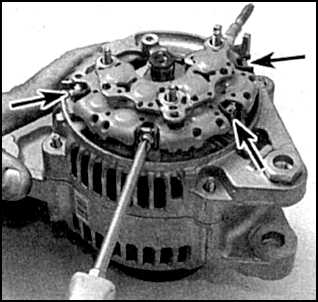

	12. Снимите выпрямитель (стрелками указаны винты крепления).
13. Снимите 4 буфера и грязеотражатель.
14. Обозначьте положение передней и задней крышек.
15. Отверните гайку и снимите шкив.
16. Отверните 4 гайки и отсоедините корпус заднего подшипника.
17. Снимите упорную шайбу и достаньте ротор.

Проверка и сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

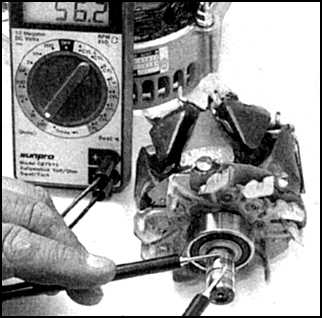

	1. Проверьте сопротивление между контактными кольцами, которое должно быть 2–4 Ом.

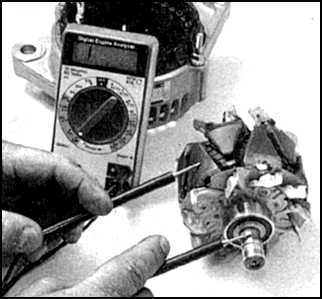

	2. Проверьте цепь между валом ротора и контактными кольцами. Омметр должен показывать бесконечное сопротивление.
3. Ротор неисправен если результаты обоих проверок неудовлетворительные, или в случае усиленного износа колец.

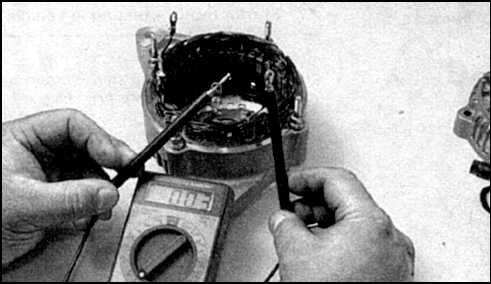

	4. Проверьте сопротивление между выводами обмотки статора.
5. Если сопротивление велико, или омметр показывает обрыв, то статор неисправен.
6. Проверьте замыкание обмоток статора на корпус (сердечник).
	7. Положительный щуп омметра приложите к выводу, а отрицательный – к массе. Прибор должен показывать замкнутую цепь (1 – положительный зонд, 2 – отрицательный зонд).
	8. При перемене полярности подключения омметра должен наблючаться разрыв (1 – положительный зонд, 2 – отрицательный зонд).

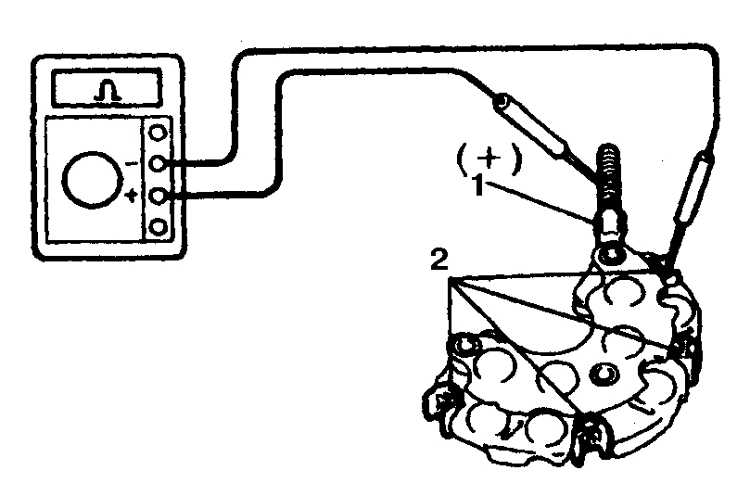

	9. Проверьте диоды положительной ветви выпрямителя (1 – положительный вывод, 2 – выводы диодов).

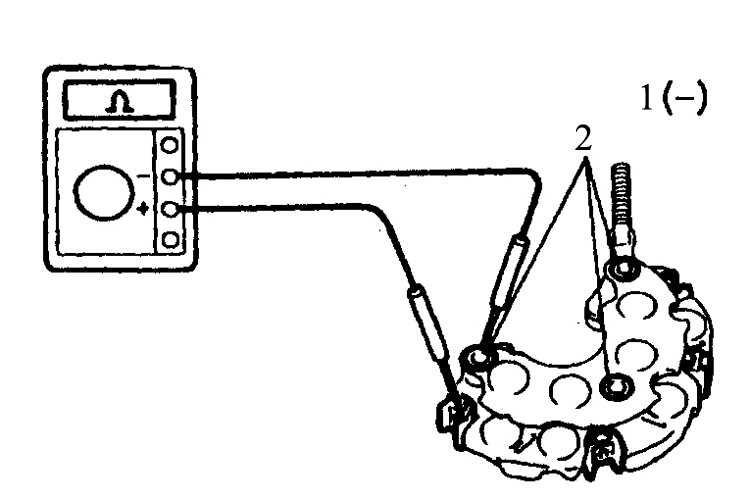

	10. Проверьте диоды отрицательной ветви выпрямителя (1 – отрицательный вывод, 2 – выводы диодов).
11. Сборка выполняется в обратном порядке.

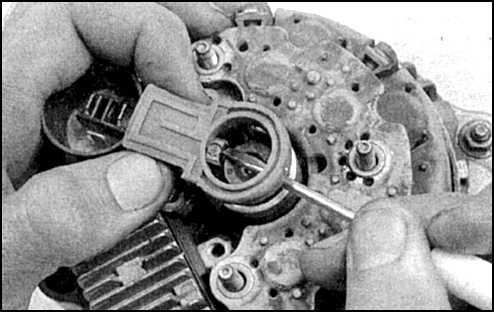

	12. При установке щеткодержателя отожмите щетки.
