Тойота 4 раннер. Панели передней облицовки салона

10.23. Панели передней облицовки салона

ОБЩИЕ СВЕДЕНИЯ

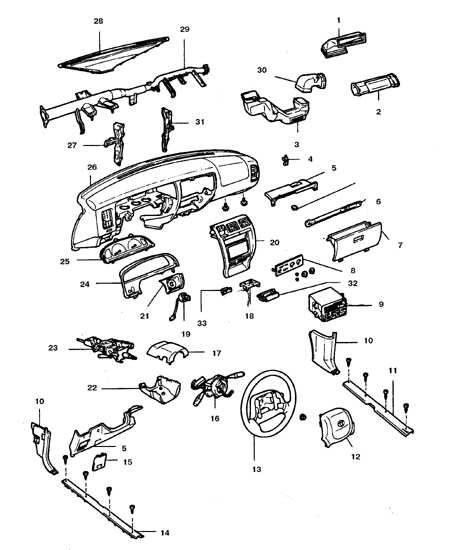

Панели передней облицовки салона

1. Центральный канал воздуховода
2. Воздуховод N4
3. Воздуховод N2
4. Боковой кронштейн
5. Нижняя облицовочная панель N2
6. Усилительная планка перчаточного ящика
7. Перчаточный ящик
8. Панель отопителя
9. Приемник
10. Раструб боковой накладки
11,14. Накладка порожка передней двери
12. Накладка руля
13. Руль
15. Крышка блока предохранителей
16. Комбинация переключателей
17. Верхняя часть кожуха рулевой колонки
18. Накладка прикуривателя

19. Лампа барабана замка зажигания
20. Центральная облицовочная панель
21. Накладка выключателя стартера
22. Нижняя часть кожуха рулевой колонки
23. Рулевая колонка в сборе
24. Облицовка щитка приборов
25. Комбинация приборов
26. Панель передней облицовки
27, 31. Кронштейн
28. Сопло размораживателя
29. Усилительная секция панели передней облицовки
30. Воздуховод N1
32. Пепельница
33. Держатель пепельницы

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.
2. Отключите подушку безопасности (см. подраздел 11.44).
3. Снимите руль.
4. Снимите кожух рулевой колонки.
	5. Снимите кронштейн верхней панели, снимите нижнюю центральную крышку.
6. Снимите воздуховод N2.

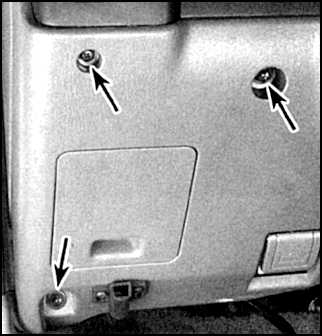

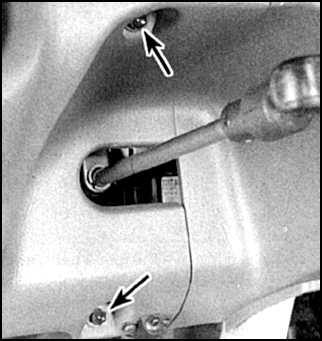

7. Отверните винты нижней левой облицовочной панели с левой (фото слева) и с правой (фото справа) стороны.
8. Достаньте панель и снимите рычаг замка капота.

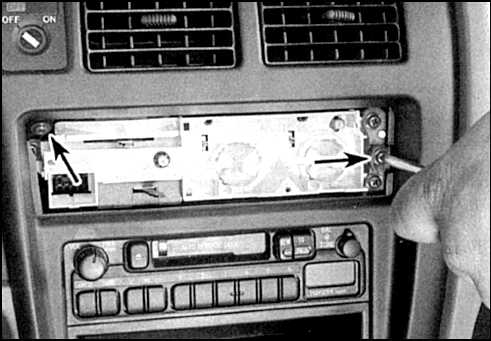

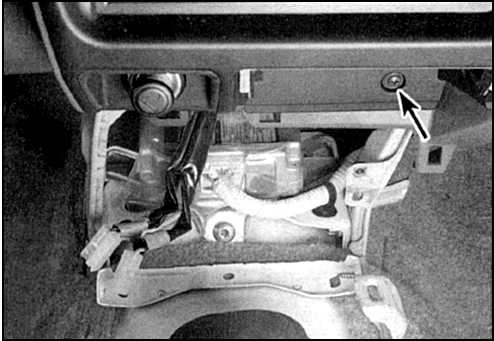

9. Отверните винты крепления средней (фото слева) и нижней (фото справа) части центральной облицовочной панели и снимите панель.
10. Отсоедините разъемы проводов.
11. Подденьте и снимите облицовку прикуривателя, снимите пепельницу и держатель.
	12. Подденьте и достаньте облицовку замка зажигания.

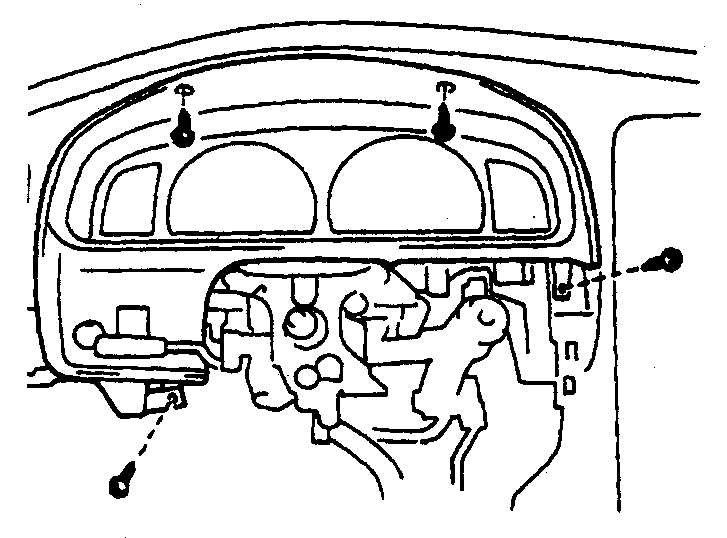

	13. Отверните винты облицовки щитка приборов.

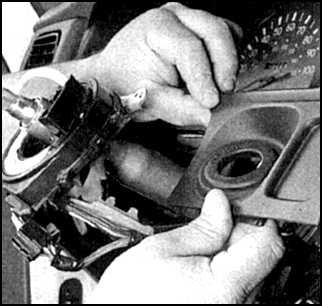

14. Подайте облицовку на себя и отсоедините разъем выключателя и регулятора света фар.
15. Снимите облицовку щитка приборов.
16. Подденьте и снимите рукоятку выключателя света фар, отверните гайку и снимите выключатель.

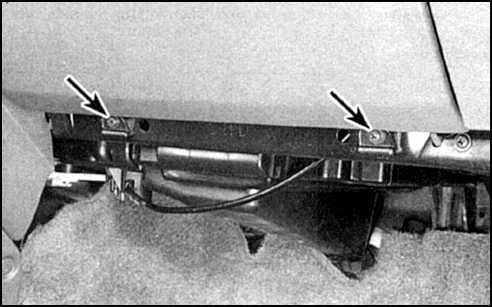

	17. Открутите винты (указаны стрелками) дверцы перчаточного ящика. Снимите дверцу.

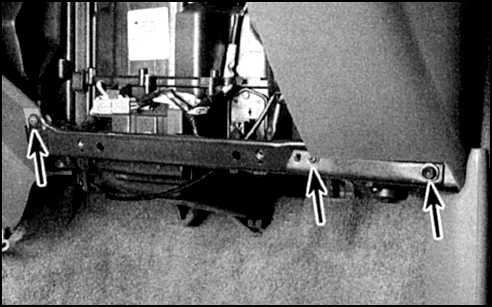

	18. Для снятия планки отверните 2 винта и болт (указаны стрелками). Снимите планку.
