| 1. Отсоедините батарею от массы. |
| 2. Откройте дверь отсека и надежно
закрепите. |
 |
|
| 3. Чтобы снять стойки двери грузового
отсека, отверните верхние (фото слева) и нижние болты (фото справа). |
 |
4. Чтобы отсоединить разъемы
проводов двери, достаньте уплотнитель. |
 |
5. Очертите контуры петель на
двери и отверните болты (указаны стрелками). |
| 6. Установка выполняется в обратном
порядке. |
| 7. Если необходимо заменить замок
двери, то снимите облицовочную панель, крышку сервисного отверстия,
окантовку стекла, стеклоподъемник и направляющие (см. подраздел
10.17). |
 |

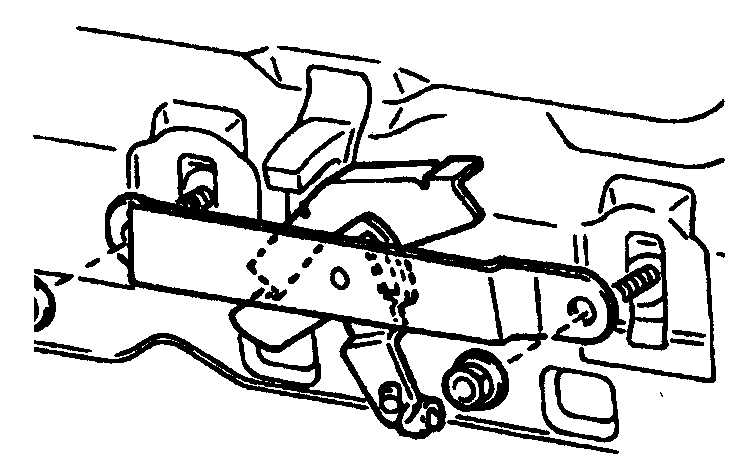

8. Для снятия выталкивателя отверните
2 гайки. |
| 9. Снимите выталкиватель и тягу
дистанционного открывания двери. |

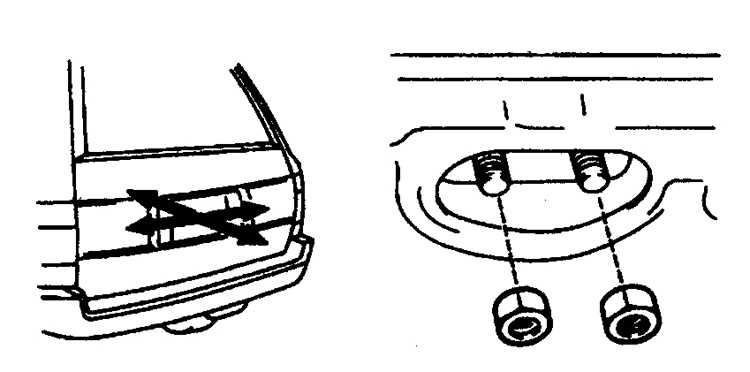

| 10. Накладка ниши номерного знака
крепится гайкой и 5 защелками. |
| 11. Отверните гайку и снимите накладку,
поддев скребком. |
| 12. Отверните гайки и снимите выключатель
замка, отсоедините разъем. |
 |
13. Затем найдите тягу замка
и отсоедините трос, после чего отсоедините тягу. |
 |
14. Отверните 3 болта (указаны
стрелками) и снимите замок. |
| 15. Установка выполняется в обратном
порядке. |
 |
16. Для регулировки двери в направлении
"назад-вперед" отпустите гайки крепления петель к кузову. |
| 17. Легкими ударами сместите петлю
в нужном направлении и затяните гайки. |
| 18. Для регулировки двери в направлениях
"влево-вправо" и "вверх-вниз" отпустите болты
крепления петель к двери, сместите дверь в нужном направлении и затяните
болты. |
 |
19. Для регулировки фиксатора
замка отпустите винты (указаны стрелками). |
| 20. Легкими ударами сместите фиксатор
до нормального зацепления с фиксатором. |
| 21. Затяните винты. |
| 22. Установка выполняется в обратном
порядке. |
