Тойота 4 раннер. Углы установки передних колес



Тойота 4 раннер. Углы установки передних колес

9.20. Углы установки передних колес

ОБЩИЕ СВЕДЕНИЯ

Углы установки передних колес

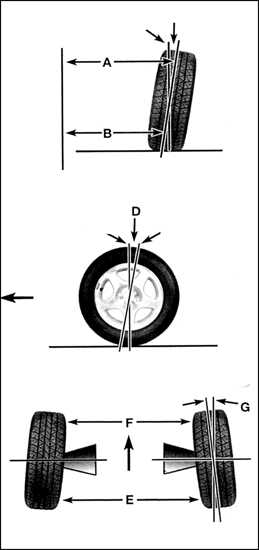

9.20 Углы установки передних колес Toyota 4runner
Развал = A – B

D – угол наклона оси поворота

Схождение = E – F

G – угол схождения колес

Регулировке подлежат развал колес, угол наклона оси поворота и схождение колес. Углы установки колес рекомендуется проверять и регулировать в автосервисе.

Развал колес и продольный угол наклона оси поворота на автомобилях "Toyota 4 Runner/ Hilux/ Surf" регулируются вращением переднего и заднего эксцентриков нижнего рычага подвески.

Схождение колес регулируется вращением наконечников рулевых тяг.
