9.18. Насос гидроусилителя

ОБЩИЕ СВЕДЕНИЯ

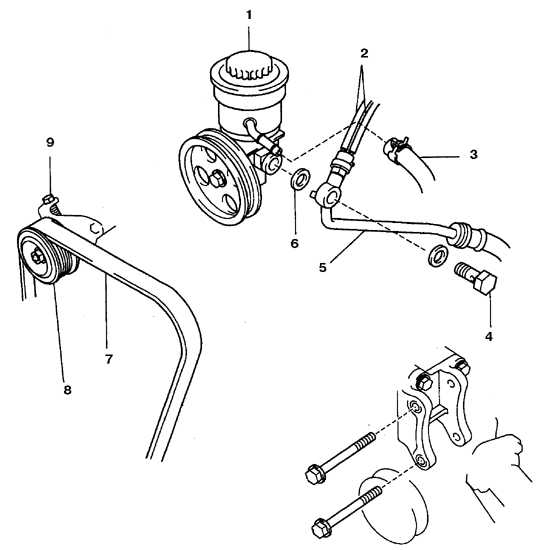

Насос гидроусилителя 4-цилиндрового двигателя

1. Насос
2. Вакуумный шланг
3. Обратный шланг
4. Болт крепления штуцера
5. Напорная трубка

6. Прокладка
7. Ремень
8. Промежуточный шкив
9. Регулировочный болт

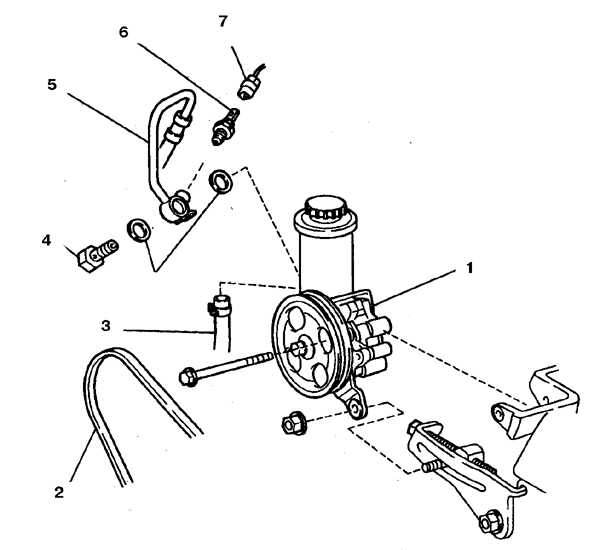

Насос гидроусилителя двигателя V6

1. Насос
2. Ремень
3. Обратный шланг
4. Болт крепления штуцера

5. Напорная трубка
6. Датчик давления
7. Разъем

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.
2. Снимите ремень насоса.

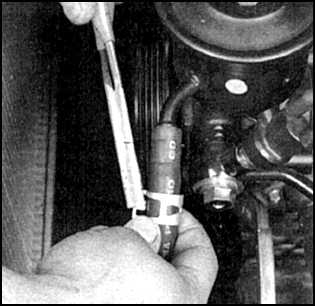

	3. Снимите хомут и отсоедините от насоса обратный шланг.

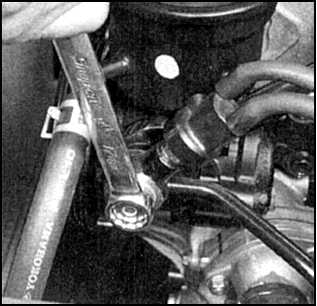

	4. Отверните болт кольцевого штуцера и отсоедините напорную трубку.
5. Если насос меняется, то рекомендуется снять шкив.

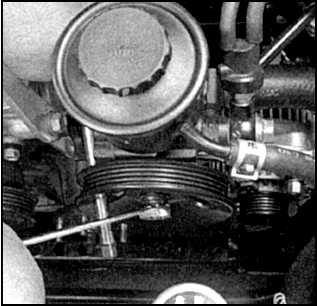

	6. Зафиксируйте шкив, отверните гайку и снимите шкив.
7. Отверните болты (гайки) и осторожно снимите насос.
8. Установка выполняется в обратном порядке.
9. Удалите воздух из гидроусилителя.
