Тойота 4 раннер. Регулировка педали тормоза



Тойота 4 раннер. Регулировка педали тормоза

8.15. Регулировка педали тормоза

ОБЩИЕ СВЕДЕНИЯ

Высота педали тормоза

8.15 Регулировка педали тормоза Toyota 4runner
1. Выключатель сигнала торможения


2. Толкатель


3. Высота педали

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте расстояние педали от пола.
2. При необходимости регулировки отсоедините разъем, отверните контргайку и снимите выключатель сигнала торможения.
3. Отпустите контргайку толкателя усилителя тормозов.
4. Вращая толкатель, отрегулируйте высоту педали. Затяните контргайку.

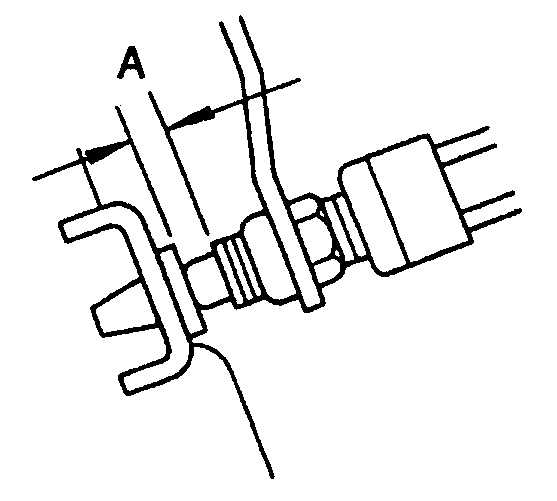

8.15 Регулировка педали тормоза Toyota 4runner 5. Установите выключатель сигнала торможения и отрегулируйте. Для этого отверните верхнюю гайку так, чтобы плунжер выключателя соприкоснулся с ограничителем педали. Заверните верхнюю гайку на 1 оборот и проверьте зазор А. При необходимости установите нормативный зазор и затяните контргайку. Присоедините разъем.
6. Проверьте загорание ламп сигнала торможения.

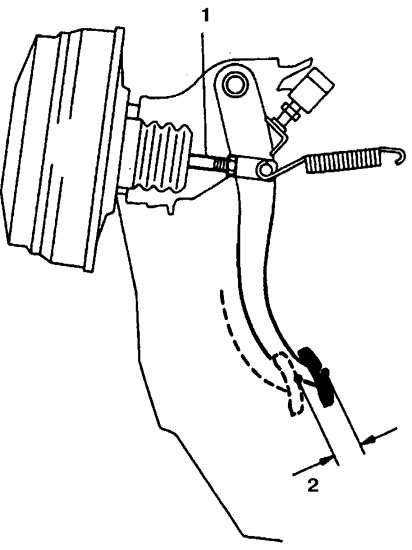

8.15 Регулировка педали тормоза Toyota 4runner 7. Проверьте свободный ход педали (1 – толкатель, 2 – свободный ход педали), т.е. расстояние от положения полностью отпущенной педали до места, в котором начинает ощущаться сопротивление ее ходу. Если ход не соответствует норме, то повторите регулировку выключателя.

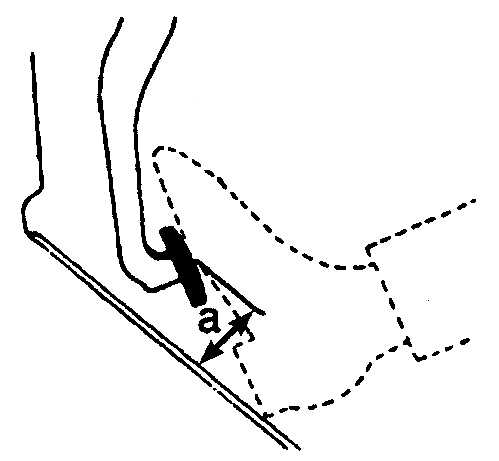

8.15 Регулировка педали тормоза Toyota 4runner 8. Проверьте высоту (а) нажатой педали на работающем двигателе.
9. Если высота нажатой педали не соответствует норме, то тормоза неисправны (имеется течь).
