Тойота 4 раннер. Передний редуктор



Тойота 4 раннер. Передний редуктор

7.11. Передний редуктор

ОБЩИЕ СВЕДЕНИЯ

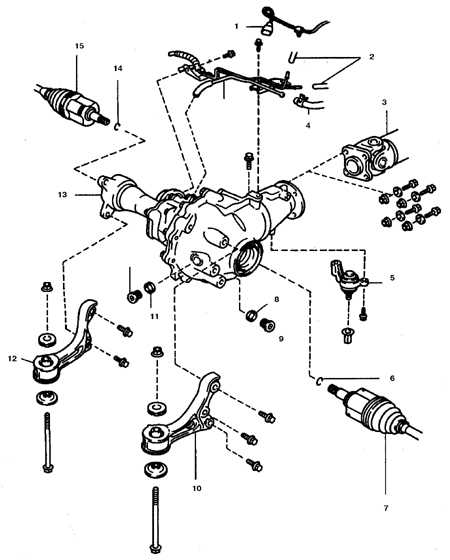

Передний редуктор

7.11 Передний редуктор Toyota 4runner
1. Разъем переключателя привода
2. Вакуумные шланги
3. Передний карданный вал
4. Шланг сапуна
5. Задняя опора
6, 14. Стопорное кольцо
7. Левая полуось

8, 11 Прокладка
9. Сливная пробка
10. Левая передняя опора
12. Правая передняя опора
13. Редуктор
15. Правая полуось

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите автомобиль и снимите колеса.
2. Снимите нижний щиток двигателя.
3. Слейте масло из редуктора.
4. Отсоедините карданный вал.
5. Снимите полуоси.
6. Отсоедините шланг сапуна, отверните 2 болта держателя и отсоедините разъем и вакуумные шланги электромагнитного привода передней ведущей оси.
7. Установите под редуктор тележку с домкратом.
7.11 Передний редуктор Toyota 4runner
7.11 Передний редуктор Toyota 4runner

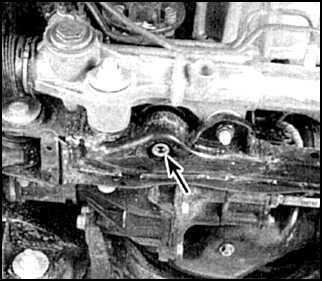

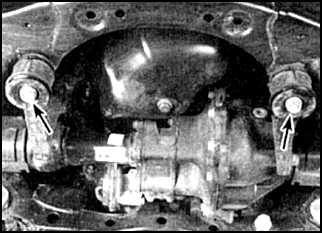

8. Отверните гайку задней опоры (фото слева) и гайки двух передних опор (фото справа). Опустите редуктор.
9. Установка выполняется в обратном порядке.
