Тойота 4 раннер. Карданный(е) вал(ы) и карданные шарниры



Тойота 4 раннер. Карданный(е) вал(ы) и карданные шарниры

7.3. Карданный(е) вал(ы) и карданные шарниры

ОБЩИЕ СВЕДЕНИЯ

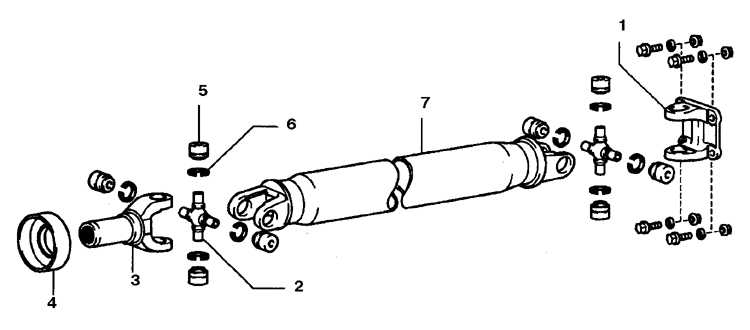

Односекционный карданный вал заднеприводных автомобилей "Toyota 4 Runner/ Hilux/ Surf"

7.3.1 Карданный(е) вал(ы) и карданные шарниры Toyota 4runner
1. Вилка с фланцем
2. Крестовина
3. Вилка скользящего соединения
4. Грязеотражатель

5. Подшипник
6. Стопорное кольцо
7. Карданный вал

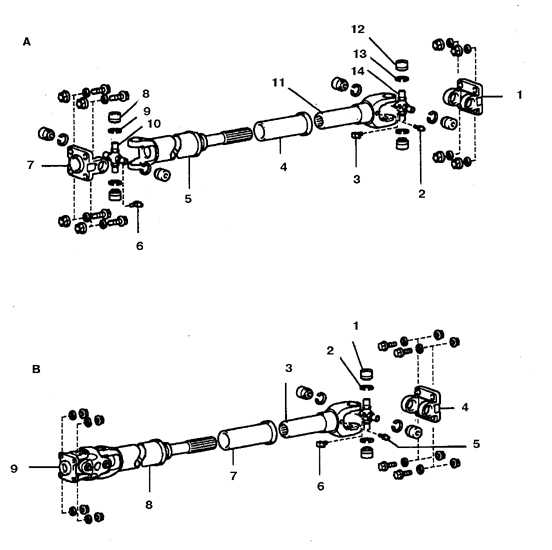

Передний и задний карданные валы полноприводных автомобилей "Toyota 4 Runner/ Hilux/ Surf"

7.3.1 Карданный(е) вал(ы) и карданные шарниры Toyota 4runner
А:
1, 7. Вилка с фланцем
2, 3, 6. Масленка
4. Кожух
5. Передний карданный вал
8, 12. Подшипник
9, 13. Стопорное кольцо
10, 14 Крестовина
11. Вилка скользящего соединения
В:
1. Подшипник
2. Стопорное кольцо
3. Вилка скользящего соединения
4. Вилка с фланцем
5, 6. Масленка
7. Кожух
8. Задний карданный вал
9. Вилка с фланцем

На автомобили "Toyota 4 Runner/ Hilux/ Surf" устанавливается односекционный задний карданный вал с 2 карданными шарнирами. Передний вал (на полноприводных автомобилях) и задний вал оборудованы скользящим шлицевым соединением. Это соединение выполнено заодно с вилкой шарнира и является частью карданного вала.

Со стороны раздаточной коробки (на полноприводных автомобилях) валы крепятся через фланец, уплотняемый 2 сальниками (см. подраздел 6.3.2).

При эксплуатации уход за карданными валами сводится к проверке состояния, проверке наличия балансировочных противовесов и их фиксации, а также к очистке.

Смазки шарниров как правило не требуется.
