Тойота 4 раннер. Автоматическая трансмиссия



Тойота 4 раннер. Автоматическая трансмиссия

6.2. Автоматическая трансмиссия

ОБЩИЕ СВЕДЕНИЯ

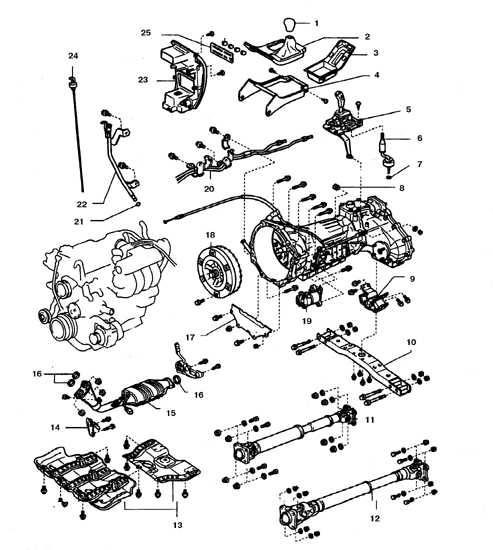

Автоматическая трансмиссия (тип А340) полноприводных автомобилей

6.2.1 Автоматическая трансмиссия Toyota 4runner
1. Рукоятка рычага раздаточной коробки
2. Верхняя панель передней секции
3. Верхняя панель задней секции
4. Коробка передней секции
5. Механизм управления трансмиссией в сборе
6. Рычаг управления раздаточной коробкой
7. Стопорное кольцо
8. Заглушка
9. Задняя опора
10. Поперечина
11. Передний карданный вал
12. Задний карданный вал
13. Нижние щитки двигателя
14. Стойка
15. Передняя выхлопная труба
16. Прокладка
17. Усилительная пластина
18. Гидротрансформатор
19. Стартер
20. Трубки охлаждения трансмиссионной жидкости
21. Кольцо
22. Заправочный потрубок
23. Средняя секция передней панели
24. Щуп
25. Панель управления отопителем

На автомобили устанавливаются 4-скоростные трансмиссии (3 передачи вперед и 1 задняя) типа A43D или A340F(или А340Е, в зависимости от колесной формулы).

Все автомобили оборудованы блокируемым гидротрансформатором (ТСС), обеспечивающим прямое сцепление двигателя с колесами.

Управление трансмиссиями типов A43D или A340F осуществляется от бортового процессорного блока, который включает и выключает электромагнитные клапаны.

Ремонт трансмиссии с полной разборкой выполняется только в автосервисе.

Самостоятельно можно снять и установить трансмиссию, а также выполнить определенные виды работ по уходу, регулировке и диагностике.
