Тойота 4 раннер. Уравнительная камера



Тойота 4 раннер. Уравнительная камера

5.11.5. Уравнительная камера

ОБЩИЕ СВЕДЕНИЯ

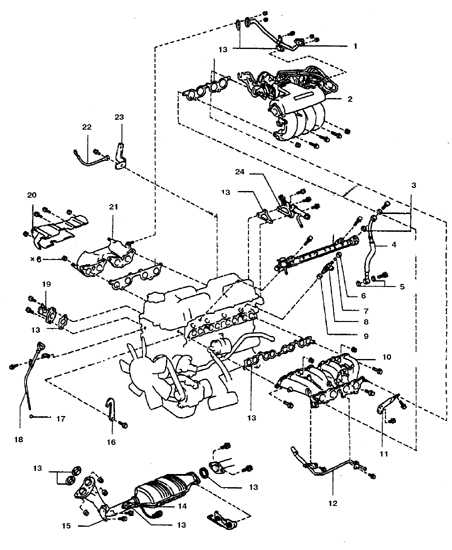

Уравнительная камера и смежные детали (4-цилиндровые двигатели)

5.11.5 Уравнительная камера Toyota 4runner

1. Трубка рециркуляции
2. Уравнительная камера
3, 13. Прокладка
4. Бензопровод
5. Гребенка
6. Уплотнитель
7, 17. Кольцо
8. Форсунка
9. Изолятор
10. Коллектор
11. Стойка

12. Обратный бензопровод
14. Нейтрализатор
15. Передняя выхлопная труба
16. Крюк
18. Патрубок маслоуказателя
19. Выпускной патрубок
20. Тепловой экран
21. Коллектор выпускной
22. Шина соединения с массой
23. Кронштейн проводки
24. Задняя крышка

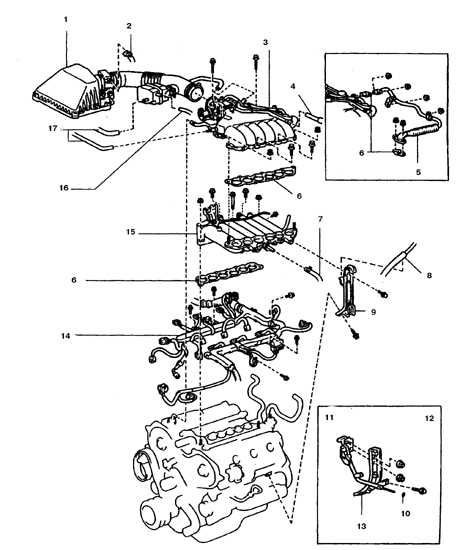

Уравнительная камера и смежные детали (двигатели V6 3,4 л)

5.11.5 Уравнительная камера Toyota 4runner
1. Датчик скорости потока, резонатор и воздушный фильтр
2. Разъем измерителя скорости потока
3. Уравнительная камера
4. Шланг бачка с поглотителем
5. Трубка рециркуляции
6. Прокладка
7. Шланг усилителя тормозов
8. Бензопровод
9. Стойка
10. Кольцо
11. Для а/м с автоматической трансмиссией
12. Патрубок для заправки жидкости
13. Хомут троса дроссельной заслонки
14. Жгут
15. Всасывающий коллектор
16. Воздушный шланг
17. Шланг гидроусилителя руля

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Отсоедините разъемы от клапана рециркуляции, регулятора холостого хода, датчика заслонки и клапана бачка с поглотителем.
3. Отсоедините от корпуса заслонки тяги и тросы.
4. Отсоедините трубку рециркуляции от клапана.
5. Обозначьте и отсоедините все вакуумные шланги.
6. Отсоедините от камеры шланг вентиляции картера.
7. Снимите шину соединяющую с массой.
8. Отсоедините и заглушите шланги охлаждения от корпуса заслонки.
9. Отверните болты и снимите камеру в сборе с корпусом заслонки.
10. Очистите разъемные плоскости, установите новую прокладку и уравнительную камеру. Далее сборка выполняется в обратном порядке.
