5.11. Агрегаты системы впрыска топлива

5.11.1. Корпус дроссельной заслонки

ОБЩИЕ СВЕДЕНИЯ

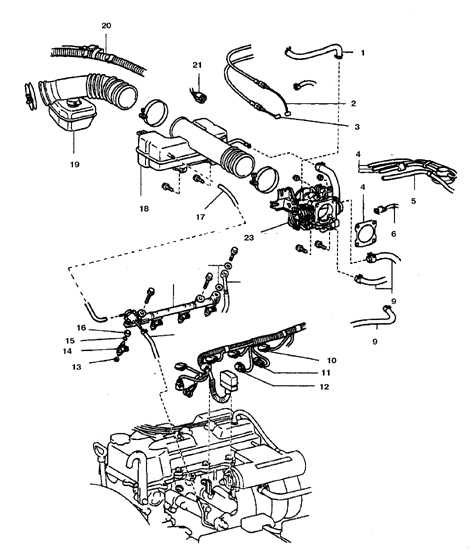

Корпус дроссельной заслонки 4-цилиндрового двигателя

5.11.1 Агрегаты системы впрыска топлива Toyota 4runner

1. Золотник вентиляции картера
2. Трос разгона на пониженной передаче
3. Трос заслонки
4. Вакуумный шланг
5. Шланг бачка с поглотителем
6. Разъем регулятора холостого хода
7. Прокладка
8. Шланг охлаждения
9, 21. Воздушный шланг
10. Разъем форсунки
11. Разъем датчика детонации

12. Разъем датчика вращения коленвала
13. Изолятор
14. Форсунка
15. Кольцо
16. Уплотнитель
17. Вакуумный шланг
18. Разъем датчика скорости потока
19. Шланг воздухозаборника
20. Жгут двигателя
23. Корпус заслонки

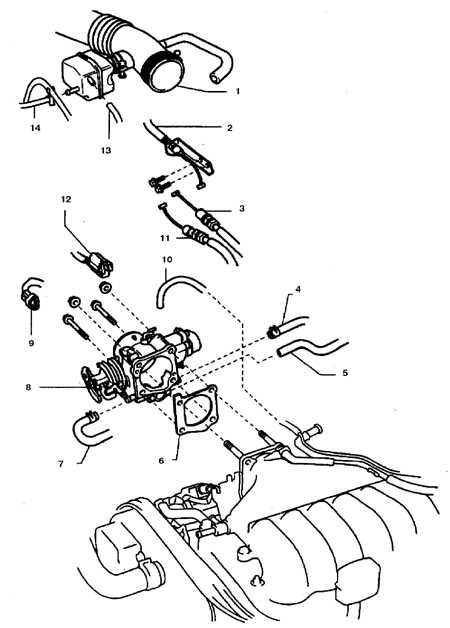

Корпус дроссельной заслонки двигателя V6

1. Шланг воздухозаборника
2. Трос круиз-контроля
3. Трос заслонки
4, 7. Шланг охлаждающей жидкости
5, 13. Воздушный шланг
6. Прокладка

8. Корпус заслонки
9. Разъем регулятора холостого хода
10. Вакуумный шланг
11. Трос разгона на пониженной передаче
12. Разъем датчика заслонки
14. Шланг насоса гидроусилителя руля

Проверка

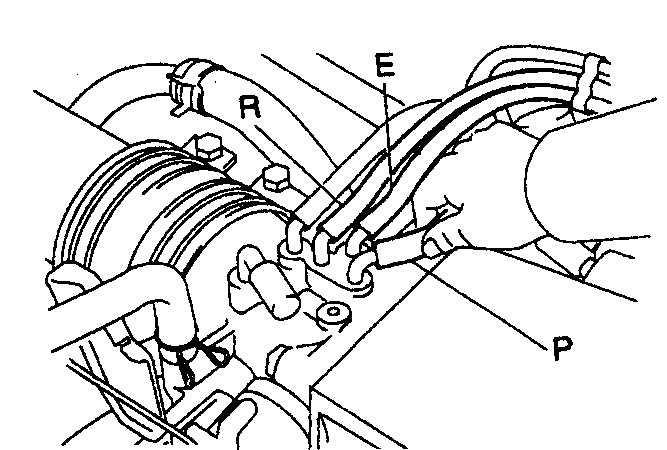

Вакуумный шланг корпуса заслонки

Таблица режимов и результатов проверки

Обозначение штуцера вакуумного шланга	На холостом ходу	При 3500 об/мин
P	Разрежение есть	Разрежение есть
E	Разрежения нет	Разрежение есть
R	Разрежения нет	Разрежение есть

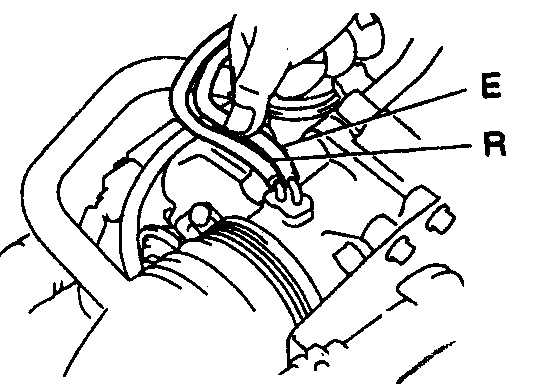

Вакуумный шланг корпуса заслонки (а/м 1997-98 гг.)

Таблица режимов и результатов проверки (для а/м 1997-98 гг.)

Обозначение штуцера вакуумного шланга	На холостом ходу	При 3500 об/мин
Е	Разрежения нет	Разрежение есть
R	Разрежения нет	Разрежение есть

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Убедитесь в плавности хода тяги дроссельной заслонки.

2. Запустите двигатель, отсоедините вакуумный шланг, вакуумметром проверьте разрежение и сравните с табличными данными.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.

2. Снимите воздуховод, ослабив хомуты.

3. Отсоедините трос от заслонки, снимите кронштейн троса и отведите в сторону.

4. Если автомобиль оборудован автоматической трансмиссией, то отсоедините трос дросселя трансмиссии, снимите кронштейн и отведите в сторону.

5. Обозначьте и отсоедините от камеры дроссельной заслонки все вакуумные шланги.

6. Отсоедините от корпуса разъем и отверните болты.

7. Снимите корпус заслонки и прокладку. Очистите корпус, продуйте все каналы сжатым воздухом. Протирать датчик заслонки растворителем запрещается.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка выполняется в обратном порядке.

2. Затяните болты крепления с заданным моментом.
