Тойота 4 раннер. Балансирные валы

Балансирные валы (на двигателях 2,7 л) установлены по обеим сторонам блока цилиндров и имеют привод от отдельной цепи (см. рис. Детали передней части двигателя).

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

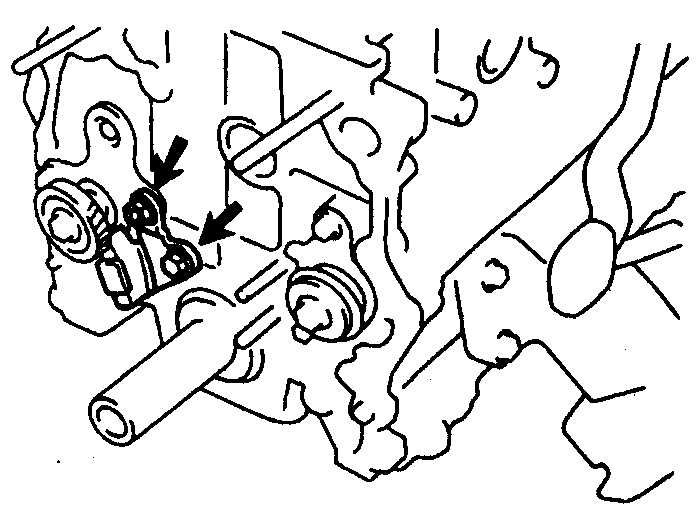

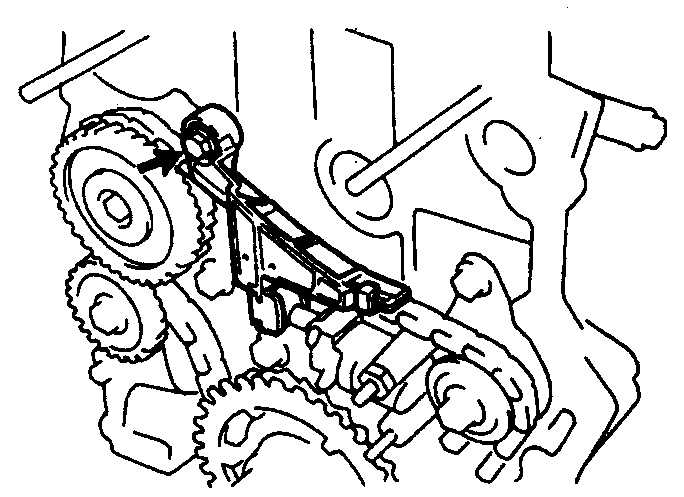

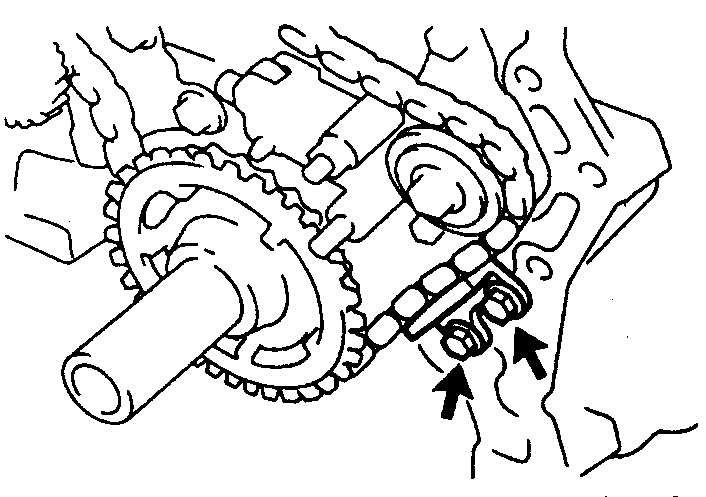

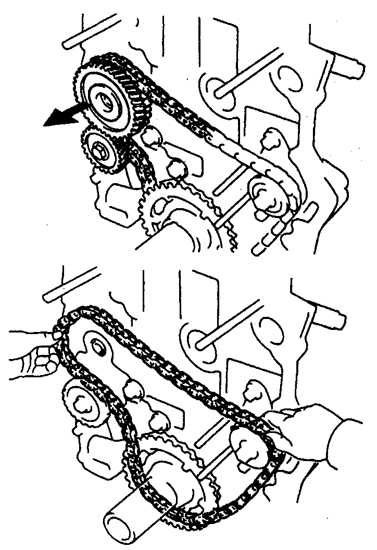

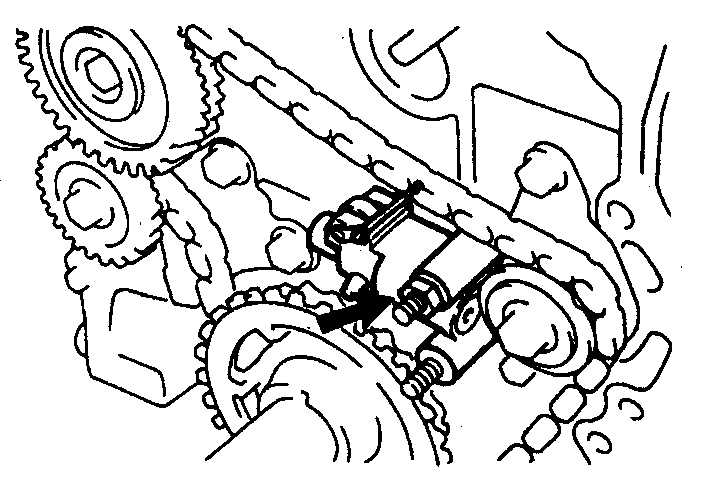

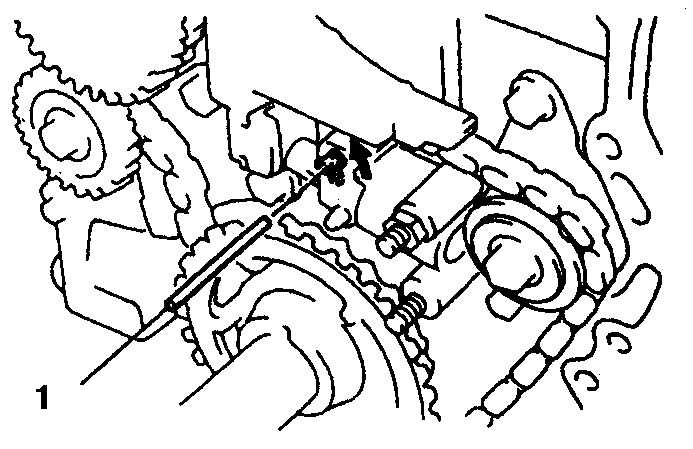

1. Снимите натяжитель цепи N1, направляющую, звездочку N1 и цепь распредвала. 2. Зафиксируйте плунжер натяжителя цепи балансирного вала с помощью штыря (1). 3. Отверните болт и снимите успокоитель N2. 4. Отверните болты (указаны стрелками) и снимите успокоитель N3. 5. Отверните гайку (указана стрелкой) и снимите натяжитель цепи. 6. Отверните болт и снимите ведущую шестерню верхнего вала и цепь. 7. Отверните болты (указаны стрелками) и снимите успокоитель N4.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

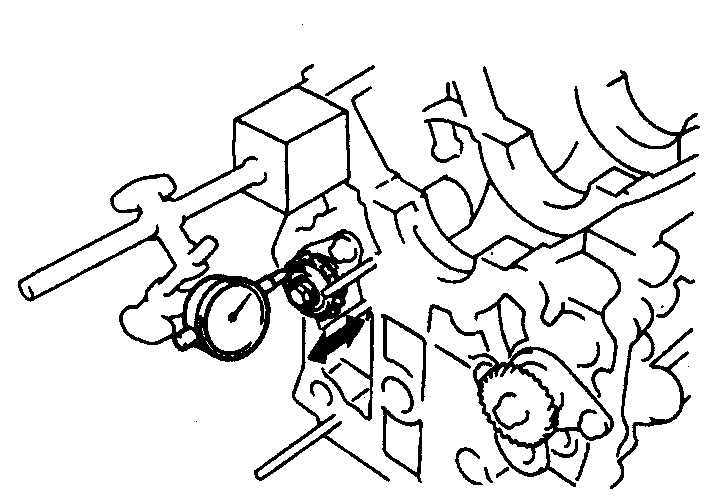

Цепь и шестерни 1. Цепь и шестерни меняются в комплекте. Шестерня спрессовывается с вала. Очистите детали. 2. Проверьте состояние деталей. При обнаружении следов износа замените. 3. Цепь следует менять по истечении пробега или при заметных повреждениях, а также при наличии люфта звеньев. Балансирный вал 4. Проверьте осевой люфт вала, сместив его назад и выдвинув. 5. Достаньте оба вала. 6. Тщательно проверьте состояние валов (при необходимости обратитесь в автосервис).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

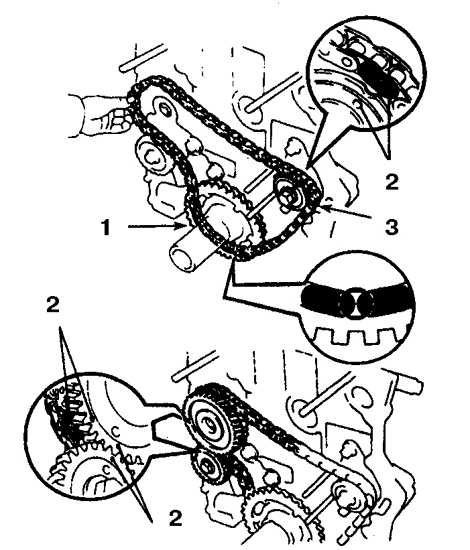

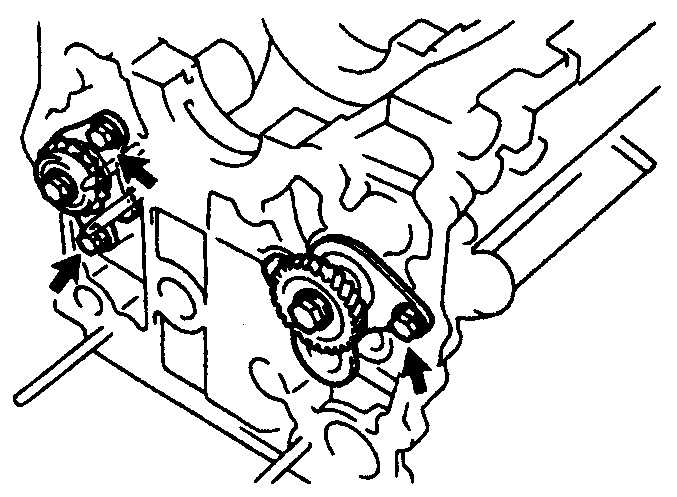

1. Установите валы и затяните болты крышек. 2. Установите успокоитель. 3. Установите балансирную цепь, совместив метки (2) на звездочке коленвала (1) и на шестерне балансирного вала (3) с отличительными звеньями цепи. Еще одно отличительное звено расположите напротив большой установочной метки ведущей шестерни балансирного вала. Вставьте валик ведущей шестерни в отверстие в упорной пластине балансирного вала. Совместите малые метки ведущей шестерни с метками на шестерне балансирного вала. 4. Затяните болт ведущей шестерни с заданным моментом. 5. Установите успокоитель N3, затем успокоитель N2, затянув болты. Достаньте из плунжера штырь.
