Тойота 4 раннер. Проверка износа тормозов



Тойота 4 раннер. Проверка износа тормозов

2.27. Проверка износа тормозов

ОБЩИЕ СВЕДЕНИЯ

Поднимите автомобиль и снимите колеса.

ДИСКОВЫЕ ТОРМОЗА

ПОРЯДОК ВЫПОЛНЕНИЯ

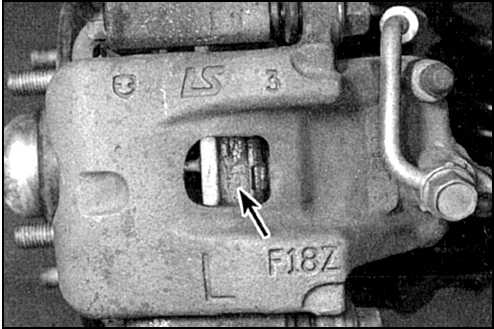

2.27 Проверка износа тормозов Toyota 4runner 1. Колодки можно проверить через окно в суппорте (указано стрелкой).

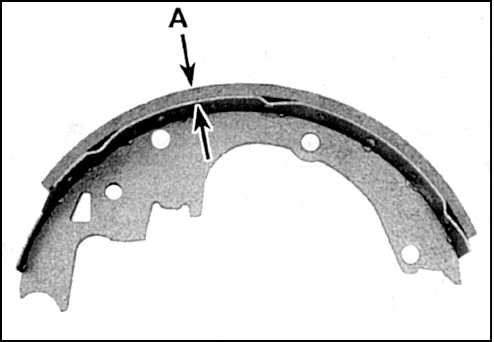

2.27 Проверка износа тормозов Toyota 4runner 2. Измерьте толщину (А) фрикционных накладок, и если толщина меньше указанной в подразделе 2.1, то замените колодки.
4. Если есть какие-либо сомнения относительно нормального состояния накладок, то колодки следует снять.
5. Заодно проверьте состояние диска. Измерьте толщину диска и проверьте состояние поверхности. Если толщина меньше нормы, то диск замените. Незначительные дефекты поверхности удаляются шлифовкой, сильно изношенный диск замените.

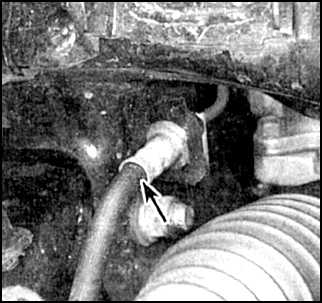

2.27 Проверка износа тормозов Toyota 4runner 6. Проверьте подтекание жидкости из шланга в указанном месте (стрелка) и трубок гидропривода тормозов. Проверьте надежность затяжки соединений. Все обнаруженные дефекты немедленно устраняйте.

БАРАБАННЫЕ ТОРМОЗА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите барабаны (см. подраздел 8.6).
2. Проверьте толщину фрикционных накладок. Если их толщина (или расстояние до головок заклепок) меньше 1,6 мм, или имеются следы замасливания или серьезные повреждения, то колодки замените.
3. Проверьте состояние пружин и регулятора зазора между колодками и барабанами.

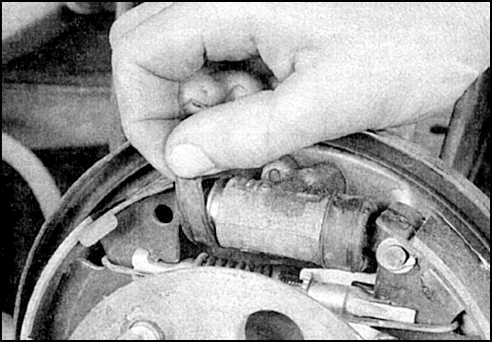

2.27 Проверка износа тормозов Toyota 4runner 4. Проверьте подтекание жидкости из колесного цилиндра, отогнув пылезащитный чехол. При обнаружении течи цилиндр замените.
5. Проверьте состояние барабанов. Мелкие дефекты зашлифуйте шкуркой, при необходимости барабаны проточите.
6. Установите все снятые детали и опустите автомобиль. Колесные гайки затяните с заданным моментом.

ПРОВЕРКА ВАКУУМНОГО УСИЛИТЕЛЯ


ПОРЯДОК ВЫПОЛНЕНИЯ
1. На неработающем двигателе нажмите несколько раз на педаль тормоза, ход педали тормоза при этом измениться не должен.
2. Нажмите на педаль и запустите двигатель, все время. После пуска двигателя педаль должна немного сместиться вперед.
3. Нажмите на педаль тормоза и остановите двигатель. В течение примерно 30 секунд, педаль должна сохранять свое положение.
4. Снова запустите двигатель, спустя 1 мин остановите и нажмите несколько раз на педаль. Ход педали с каждым нажатием должен уменьшаться.
5. Если работа вакуумного усилителя отличается от описанной выше, то вакуумный усилитель в этом случае подлежит замене (см. подраздел 8.13).

ПРОВЕРКА И РЕГУЛИРОВКА РУЧНОГО ТОРМОЗА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Переведите рычаг трансмиссии в нейтральное положение. Приложив умеренное усилие к рычагу ручного тормоза, подсчитайте количество щелчков полного хода рычага. Если количество щелчков не соответствует норме, то ручной тормоз надо отрегулировать.
2. Проверьте работу ручного тормоза, установив автомобиль на крутом склоне. Порядок регулировки описан в подразделe 8.11.
