11.15. Фары

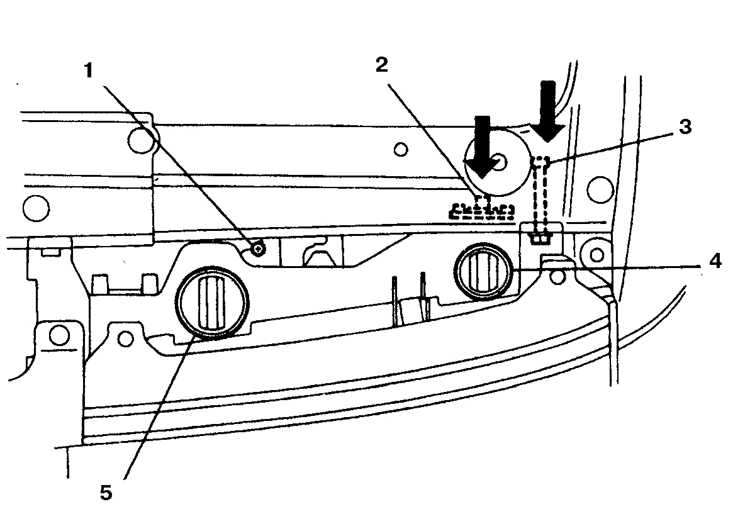

Винты для регулировки
пучка галогенной лампы
1. Болт А для горизонтальной регулировки
2. Болт С для вертикальной регулировки
3. Болт В для горизонтальной регулировки |
4. Уровень горизонтальной регулировки
5. Уровень вертикальной регулировки |

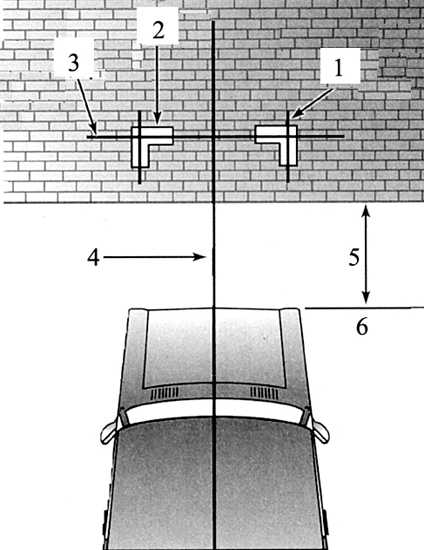

Разметка экрана для регулировки
пучка света фар
|
1. Линия на расстоянии от пола до центра фар
2. Область светового пятна
3. Линия на расстоянии от оси симметрии автомобиля до центра фар
4. Ось симметрии автомобиля
5. Расстояние 7,5 м
6. Передняя плоскость фары
|
Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините батарею от массы. |
Фары с неразборным оптическим элементом |
|

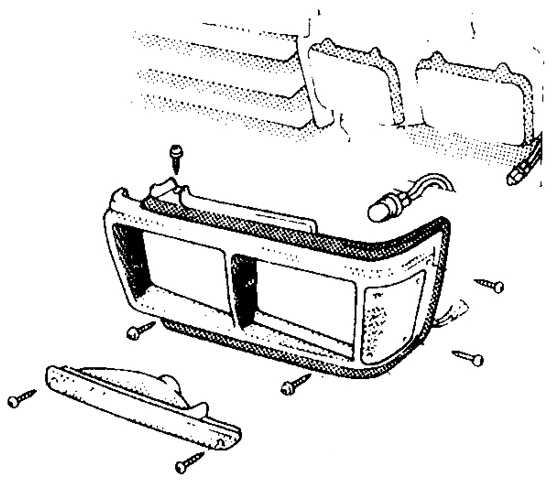

2. Снимите облицовку фары. На
автомобилях FJ62 снимите плафон указателя поворота. |
3. При снятии фары запрещается
вращать подпружиненные винты регулировки пучка. |
|

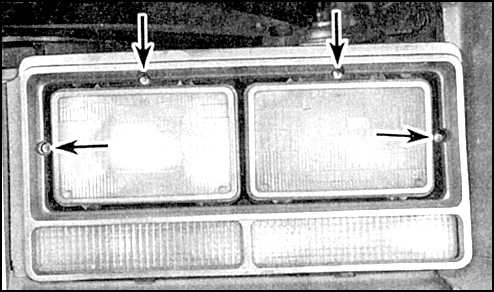

4. Отверните винты крепления
рамки и снимите рамку оптического элемента, удерживая фару. |
|

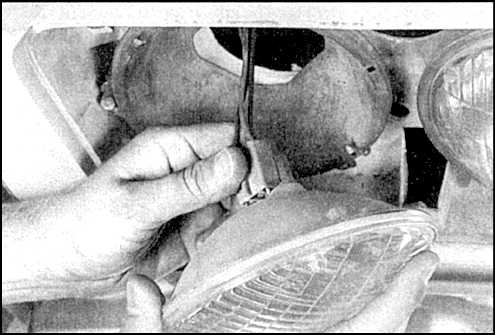

5. Подайте фару наружу и отсоедините
разъем. Снимите фару. |
6. Присоедините разъем, сориентировав
новый элемент так, чтобы отлитые цифры на линзе были обращены вверх. |
7. Установите рамку, затяните винты,
вставьте пружину. |
8. Проверьте регулировку пучка (если
регулировочный винт вращался). |
Галогенные фары |
Предупреждение
лампы газонаполненные, под давлением. Запрещается браться за баллон
лампы. Загрязненную лампу протрите чистой салфеткой, смоченной спиртом.
|
9. Отсоедините разъем с тыльной
стороны фары. |
|

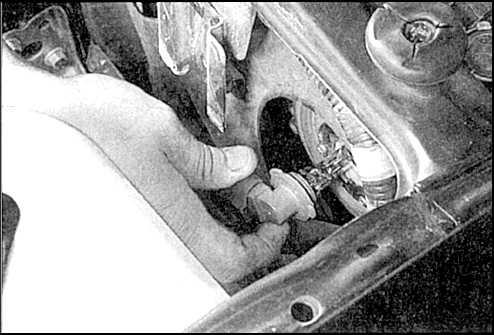

10. Поверните держатель против
часовой стрелки и достаньте из корпуса. |
11. Потяните лампу и достаньте из
держателя. Вставьте новую лампу, не касаясь баллона. |
12. Присоедините разъем и проверьте
работу фары. |
|
Регулировка
Предупреждение
проверять каждые 12 месяцев, при замене фары или после ремонта передней части
кузова. Следует отметить, что описываемая процедура позволяет лишь приближенно
отрегулировать фары, точная регулировка выполняется в автосервисе.
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. На корпусе фары с неразборным
оптическим элементом предусмотрены 2 подпружиненных винта для регулировки
в вертикальной (сверху) и горизонтальной (сбоку) плоскостях. |
2. Регулировка галогенной фары обеспечивается
винтами на корпусе (см. рис. Винты для регулировки пучка галогенной лампы). Вращением винтов регулируется
центральное положение указателя уровня, расположенного в верхней части
фары. |
3. Простейший способ регулировки
заключается в установке пучка по разметке на экране (стене). |
4. Обозначьте лентой перекрестия
симметрично оси автомобиля (см. рис. Разметка
экрана для регулировки пучка света фар). Для более точной разметки
подъедьте к стене на расстояние около 20 см. |
5. Установите автомобиль в 7,5 м
от стены. |
6. Регулировка выполняется при нормальной
загрузке автомобиля и полупустом баке. Установите пучок ближнего света
фар так, чтобы световое пятно располагалось на 5 см ниже горизонтали
и на 5 см правее вертикали. Для подъем пучка вращайте винт по часовой
стрелке и наоборот. То же касается регулировки влево-вправо. |
7. Включите дальний свет фар и отрегулируйте
пучок так, чтобы пятно находилось строго на вертикальной линии, прямо
под горизонталью. |
Предупреждение
пучки дальнего и ближнего света таким способом может оказаться невозможным.
В этом случае старайтесь точнее отрегулировать ближний свет, с которым
приходится ездить чаще и от которого в большей степени зависит безопасность
движения.
|
8. При первой возможности отрегулируйте
фары в автосервисе. |
|
