Тойота Ленд Крузер (1980 года). Суппорт тормоза



Тойота Ленд Крузер (1980 года). Суппорт тормоза

8.4. Суппорт тормоза

ОБЩИЕ СВЕДЕНИЯ

Предупреждение (например, при подтекании жидкости) суппорт рекомендуется заменить. Суппорты меняются в паре на одну ось.


Описываемая ниже процедура применима как к 4-цилиндровым, так и к 1-цилиндровым суппортам (эти операции оговорены особо) для передних и для задних тормозов.

Снятие, разборка и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отверните болт штуцера и отсоедините шланг тормоза.

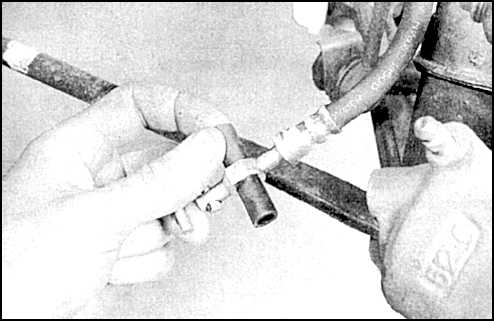

8.4 Суппорт тормоза Toyota Land Cruiser 2. Заглушите шланг, закрыв отверстия штуцера отрезком резинового шланга.

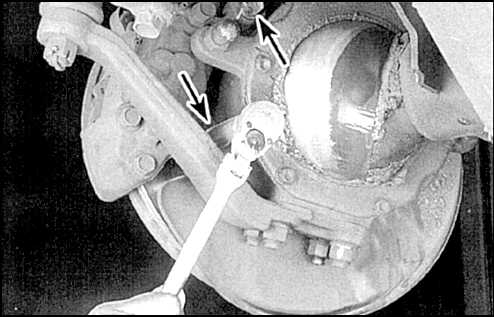

8.4 Суппорт тормоза Toyota Land Cruiser 3. Слегка утопите поршни, отверните болты крепления (указаны стрелками) и снимите суппорт (см. пп. 6–22 подраздела 8.3).
8.4 Суппорт тормоза Toyota Land Cruiser 4. Снимите кольцо крепления чехла и чехол поршня.

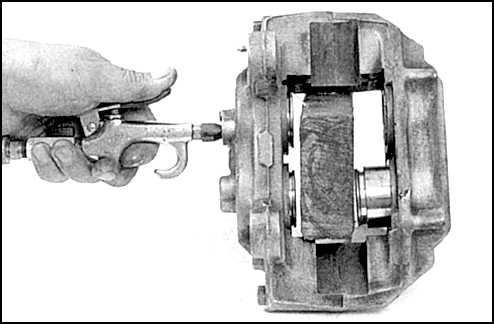

8.4 Суппорт тормоза Toyota Land Cruiser 5. Осторожно удалите поршни сжатым воздухом.

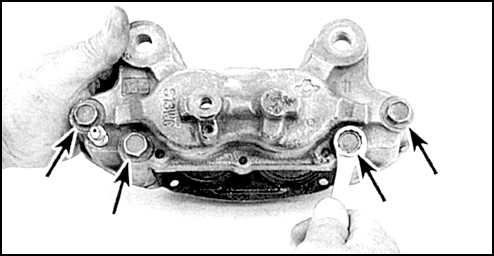

8.4 Суппорт тормоза Toyota Land Cruiser 6. На 4-цилиндровых суппортах отверните стяжные болты (указаны стрелками).

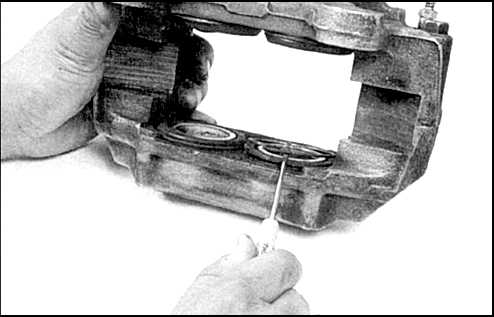

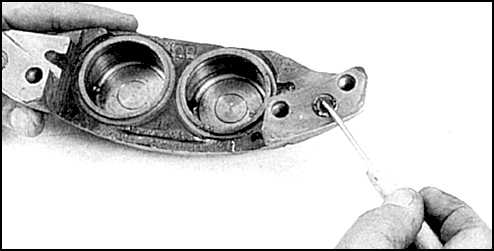

8.4 Суппорт тормоза Toyota Land Cruiser 7. Удалите сальники.
8. Осмотрите поршни и поверхность цилиндров.
9. При обнаружении повреждений поверхности (ржавчины, выбоин, царапин и др.) замените суппорт и поршень.

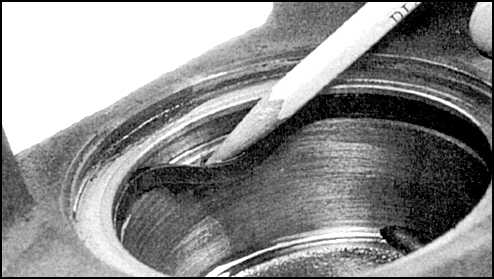

8.4 Суппорт тормоза Toyota Land Cruiser 10. Если поверхность в удовлетворительном состоянии, то достаньте уплотнительное кольцо пластмассовым пинцетом.

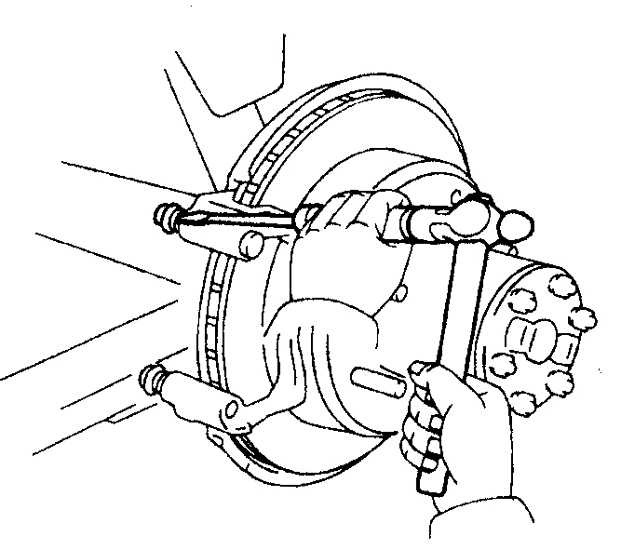

8.4 Суппорт тормоза Toyota Land Cruiser 11. На одноцилиндровом суппорте выбейте из кронштейна втулки и снимите пылезащитные чехлы.
8.4 Суппорт тормоза Toyota Land Cruiser 12. Промойте все детали чистой тормозной жидкостью.
13. Установите в суппорт резиновые кольца поршней и поршни, окунув их в тормозную жидкость. Поршень должен зайти без перекоса под действием умеренного усилия.
14. Установите чехлы поршней и обжимные кольца.
15. На 4-цилиндровых суппортах вставьте в отверстия сальники, окунув их в тормозную жидкость, затяните стяжные болты половин суппорта с заданным моментом.

Предупреждение половин проследите, чтобы сальники не выпадали из отверстий.


16. На одноцилиндровом суппорте смажьте пальцы, втулки и отверстия в кронштейне силиконовой смазкой.
17. Установите чехлы.
18. Установите суппорт в обратном порядке.
19. Замените медные прокладки штуцера тормозного шланга (поставляются в ремкомплекте).
20. Удалите воздух из гидропривода.
21. Перед первым выездом проверьте работу тормозов.
