7.4.4. Передняя полуось и сальник

ОБЩИЕ СВЕДЕНИЯ

Ориентация обоймы и направляющей ШРУСа при сборке

7.4.4 Передняя полуось и сальник Toyota Land Cruiser

1. Большое окно

2. Выступающая часть

3. Плоская сторона

4. Расширенная часть

5. Узкая часть

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите ступицу.
2. Снимите подшипники переднего колеса (см. подраздел 2.39).

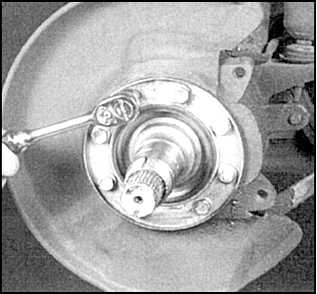

	3. Отверните болты крепления и снимите щит тормоза.
4. Если передние тормоза барабанные, то снимите тормоз в сборе, отведите в сторону и закрепите, не допуская провисания на шланге.

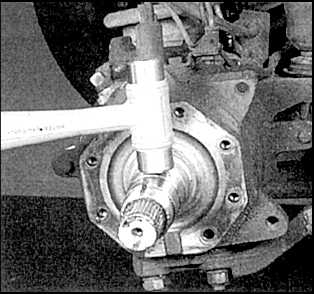

	5. Ударами мягкого молотка отделите цапфу от поворотного кулака.

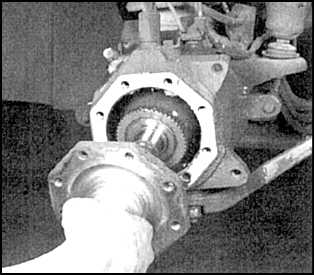

	6. Снимите цапфу.

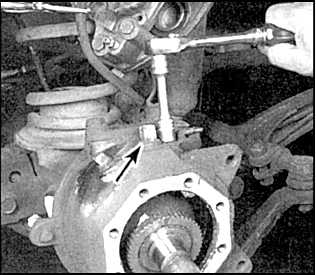

	7. Отсоедините разъем (указан стрелкой) и снимите датчик скорости (на автомобилях с антиблокировочной системой).

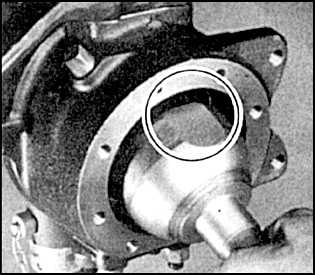

	8. Проверните полуось так, чтобы лыска на корпусе ШРУСа была обращена вверх.
9. Осторожно, чтобы не повредить сальник, достаньте полуось.

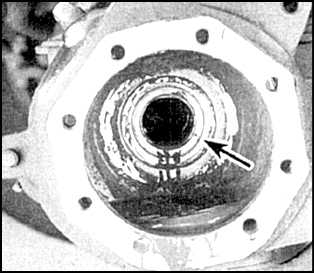

	10. При необходимости достаньте сальник (указан стрелкой) с помощью ударного съемника.

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Зажмите полуось в тиски через мягкую прокладку.
	2. Выбейте ШРУС с наружной осью ударами по латунной оправке.

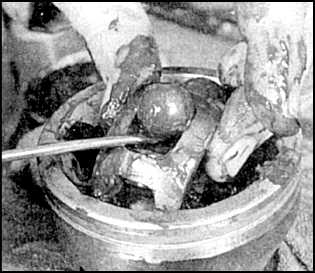

	3. Наклоните внутреннюю обойму и по одному достаньте шарики шарнира.

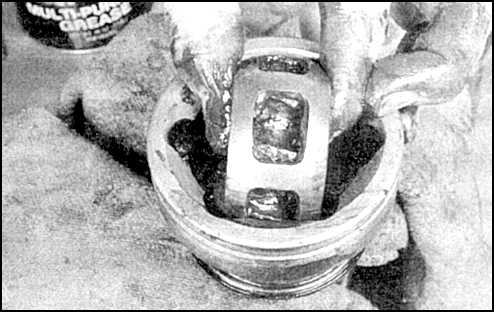

	4. Достаньте обойму в сборе с внутренней направляющей из корпуса ШРУСа, для чего поверните обойму шариков на 90° и совместите окна в обойме с выемками в корпусе.
	5. Достаньте из обоймы внутреннюю направляющую, для чего сориентируйте эти детали.
6. Очистите ШРУС от смазки и осмотрите. Поврежденные детали замените.
7. При сборке смажьте внутренние поверхности ШРУСа и наружного вала молибденовой смазкой.
8. Вставьте направляющую в обойму в обратном порядке.
9. Сориентируйте выступающую часть направляющей в сторону более широкой части обоймы (см. рис. Ориентация обоймы и направляющей ШРУСа при сборке).
10. Установите обойму и направляющую на вал полуоси.
Предупреждение выступающая часть направляющей и более широкая часть обоймы должны быть обращены наружу.
11. Установите на внутренний вал новые стопорные кольца.
	12. Зажмите полуось в тиски и установите наружный вал, закрепив стопорным кольцом.
13. Убедитесь в прочности крепления наружной и внутренней секций полуоси в ШРУСе.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите новый сальник (при необходимости) и смажьте шлицы внутреннего вала.

2. Держа вал навесу, осторожно вставьте его в дифференциал.

3. Далее установка выполняется в обратном порядке.
