4.16. Испаритель и расширительный клапан

ОБЩИЕ СВЕДЕНИЯ

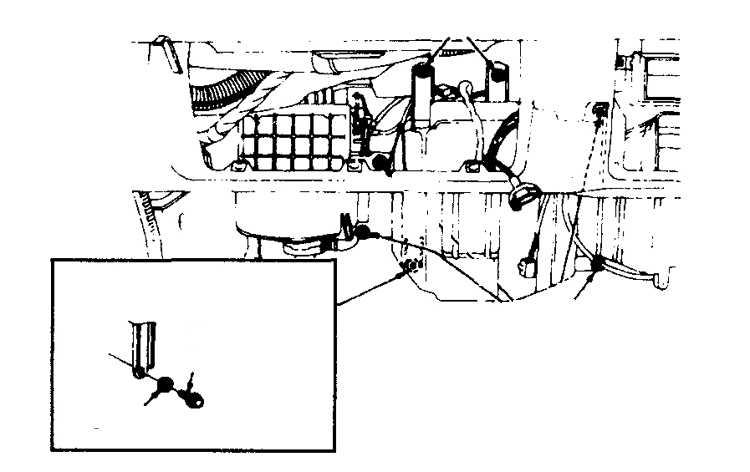

Крепление испарителя на автомобилях серии 60, 62

4.16 Испаритель и расширительный клапан Toyota Land Cruiser

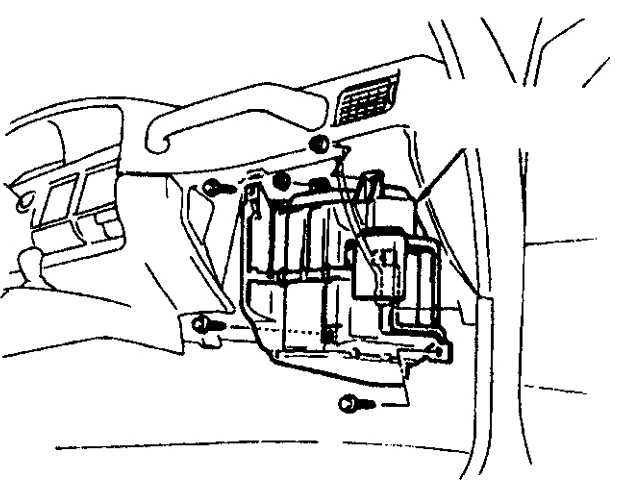

Крепление испарителя на автомобилх серии 80

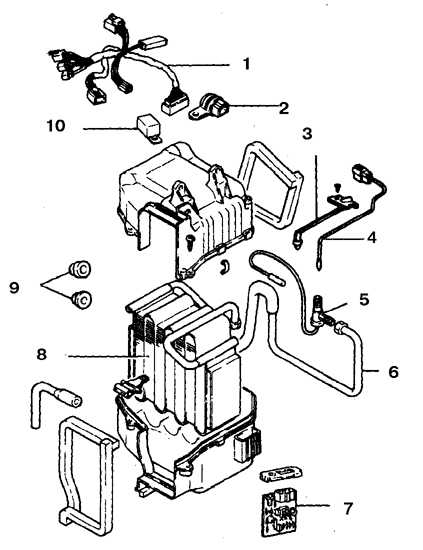

Детали испарителя автомобилей серии 60, 62

1. Провода
2. Реле муфты
3. Держатель
4. Терморезистор
5. Расширительный клапан

6. Трубка с жидким хладагентом
7. Усилитель
8. Испаритель
9. Сквозные уплотнитель
10. Реле кондиционирования задней части салона

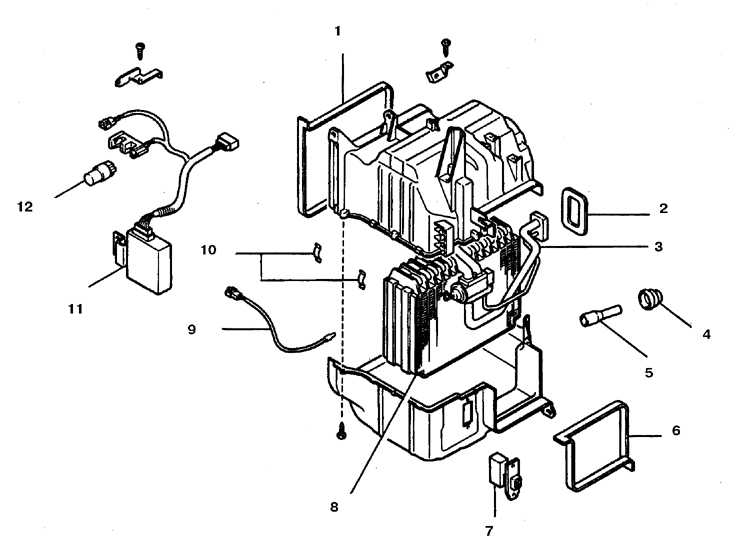

Детали испарителя автомобилей серии 80

1, 2, 6. Уплотнитель
3. Расширительный клапан
4. Сквозные уплотнители
5. Сливной шланг
7. Резистор

8. Испаритель
9. Терморезистор
10. Скоба
11. Усилитель
12. Отсечное реле

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Разгерметизируйте кондиционер и удалите хладагент автосервисе.
2. Снимите перчаточный ящик.

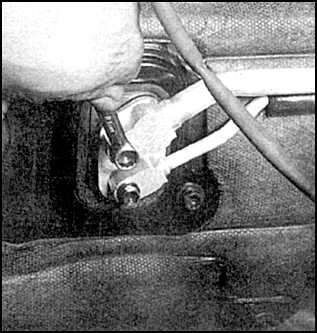

	3. Отсоедините трубки кондиционера на перегородке моторного отсека. Отворачивайте штуцера, удерживая ключом ответную часть, чтобы не свернуть трубку.
4. На автомобилях с двигателем 1FZ-FE снимите процессорный блок.
5. Отверните гайки и болты крепления и снимите испаритель.
6. Установите испаритель на стол, отверните винты, снимите защелки, снимите верхнюю и нижнюю половины корпуса испарителя и достаньте испаритель.
7. Достаньте из испарителя терморезистор, отверните болты крепления расширительного клапана и двух коротких трубок подачи и отвода хладагента (см. рис. Болты крепления конденсатора).
8. Очистите испаритель специальной гребенкой и продуйте сжатым воздухом.
9. Если устанавливается новый испаритель, то введите около 40 г свежего масла, рекомендуемого для вашего кондиционера.
10. Далее установка выполняется в обратном порядке.
11. Замените уплотнительное кольцо и прокладки расширительного клапана.
12. Заправьте кондиционер хладагентом в той же мастерской, в которой выполнялись разгерметизация и удаление хладагента.
