Тойота Ленд Крузер (1980 года). Насос системы охлаждения



Тойота Ленд Крузер (1980 года). Насос системы охлаждения

4.7. Насос системы охлаждения

ОБЩИЕ СВЕДЕНИЯ

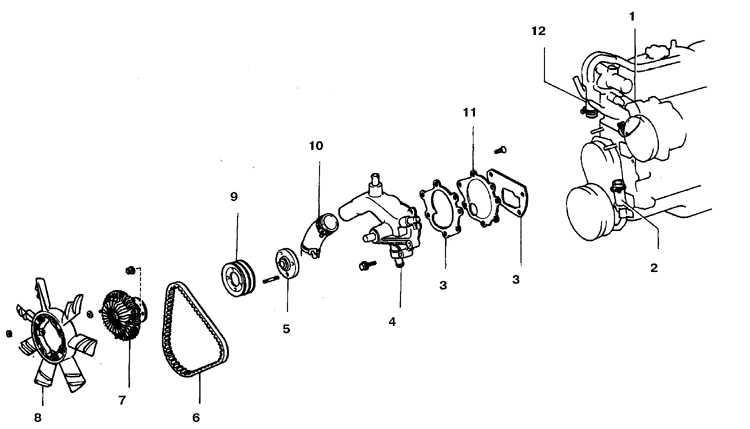

Насос охлаждающей жидкости двигателя 3F-E

4.7 Насос системы охлаждения Toyota Land Cruiser
1. Перепускной шланг
2. Шланг маслоохладителя
3. Прокладка
4. Насос
5. Фланец шкива
6. Ремень привода
7. Гидромуфта
8. Крыльчатка
9. Шкив
10. Впускной шланг
11. Пластина насоса
12. Шланг отопителя

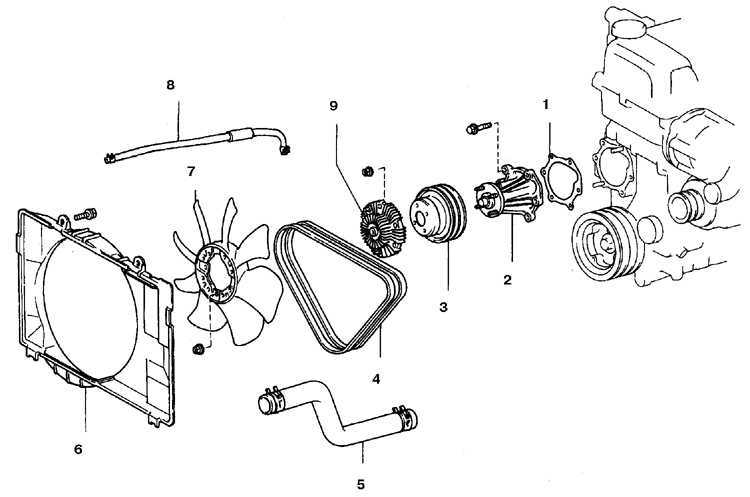

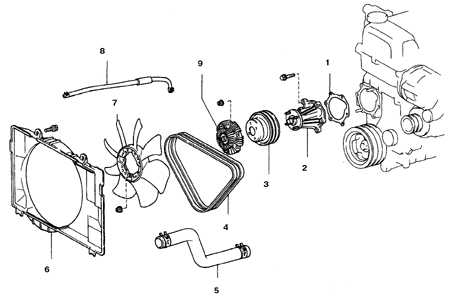

Насос охлаждающей жидкости двигателя 1FZ-FE

4.7 Насос системы охлаждения Toyota Land Cruiser
1. Прокладка
2. Насос
3. Шкив
4. Ремень привода
5. Впускной шланг
6. Кожух
7. Крыльчатка
8. Перепускной шланг
9. Гидромуфта

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. На работающем прогретом двигателе осторожно пережмите верхний шланг радиатора и постепенно отпускайте. При исправном насосе в шланге должен ощущаться напор жидкости.

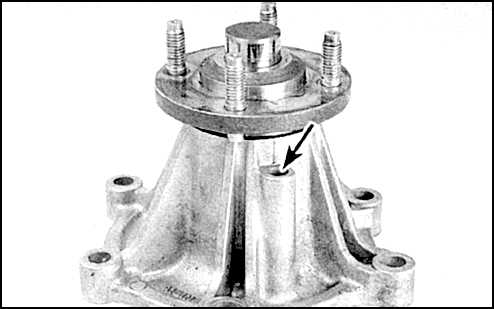

4.7 Насос системы охлаждения Toyota Land Cruiser 2. В насосе предусмотрено контрольное отверстие для стока жидкости. При выходе из строя сальника насоса через контрольное отверстие вытекает охлаждающая жидкость. Чтобы найти это отверстие, надо подсветить пространство за ведомым фланцем насоса, прямо под валом.
3. Износ подшипников можно определить, покачивая насос вверх и вниз, и по характерному завыванию в передней части двигателя.
4. Близкий по тональности звук может издавать и проскальзывающий ремень привода, поэтому можно сделать ошибочный вывод о неисправности насоса.
5. Чтобы исключить звук от ремня, нанесите распылением специальный состав для автомобильных ремней.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы и слейте охлаждающую жидкость (см. подраздел 2.38).
2. Снимите все ремни навесных агрегатов.
3. На автомобилях до 1992 г. снимите ролик натяжителя ремня кондиционера и кронштейн, а также скобу крепления генератора.
4. Снимите кожух вентилятора и вентилятор (см. подраздел 4.4).
5. Снимите с насоса шкив и отсоедините шланги.

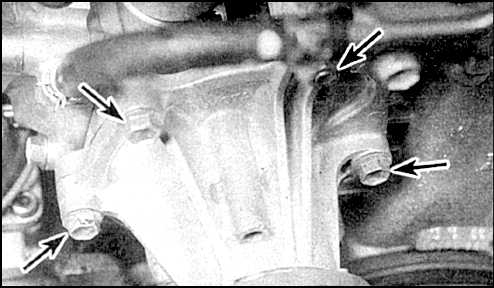

4.7 Насос системы охлаждения Toyota Land Cruiser 6. Отверните болты (указаны стрелками) и снимите насос.
4.7 Насос системы охлаждения Toyota Land Cruiser 7. Разберите насос и замените прокладки.
8. Тщательно очистите разъемную плоскость крышки от остатков прокладки.
9. Установка выполняется в обратном порядке.
10. Болты затяните с заданным моментом.
