4.6. Маслоохладитель

ОБЩИЕ СВЕДЕНИЯ

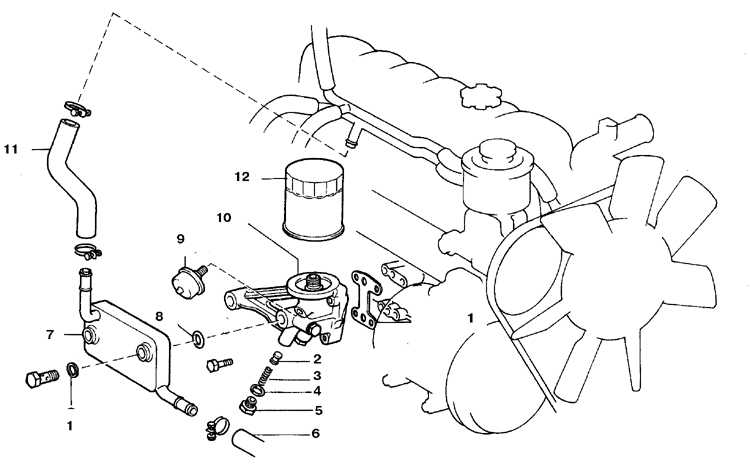

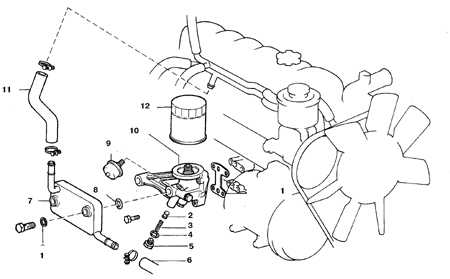

Маслоохладитель двигателя 3F-E

1, 4. Прокладка
2. Редукционный клапан
3. Пружина
5. Заглушка
6, 11. Шланг охлаждающей жидкости

7. Маслоохладитель
8. Кольцо
9. Датчик давления масла
10. Кронштейн
12. Масляный фильтр

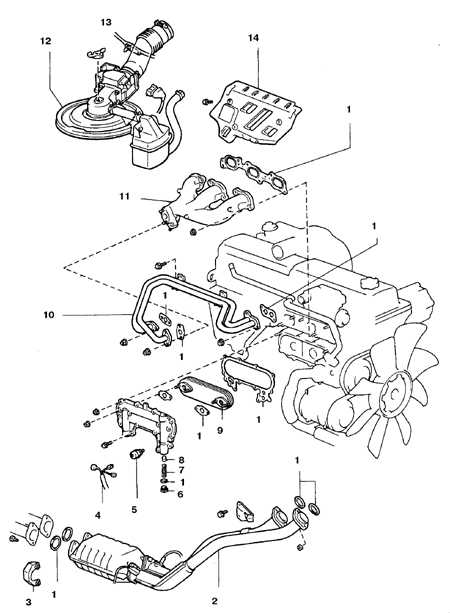

Маслоохладитель двигателя 1FZ-FE

1. Прокладка
2. Передняя выхлопная труба
3. Держатель
4. Проводка
5. Датчик давления масла
6. Заглушка
7. Пружина

8. Редукционный клапан
9. Маслоохладитель
10. Воздушная трубка
11. Выпускной коллектор 1
12. Измеритель потока и резонатор
13. Крышка воздушного фильтра
14. Тепловой щиток

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.

2. Слейте жидкость.

3. Снимите воздушный фильтр.

4. Отсоедините от коллектора переднюю выхлопную трубу.

5. Отсоедините воздушную трубку импульсной PAIR-системы (если предусмотрена).

6. На автомобилях выпуска после 1993 г. снимите выпускной коллектор.

7. Выверните датчик давления масла.

8. Отсоедините шланги.

9. Отверните болты и снимите маслоохладитель.

10. Установка выполняется в обратном порядке
