3.4.14. Тяговое реле стартера (а/м 1980-87 гг. выпуска)

ОБЩИЕ СВЕДЕНИЯ

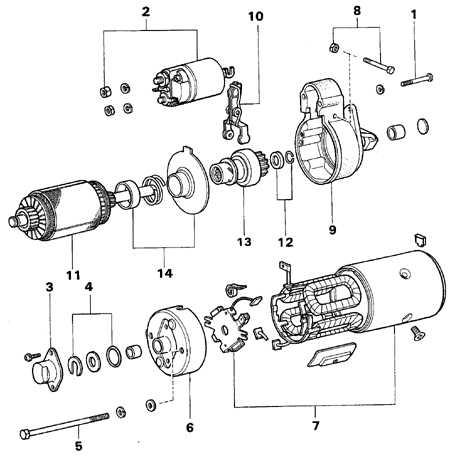

Детали стартера автомобилей 1980-87 гг.

3.4.14 Тяговое реле стартера (а/м 1980-87 гг. выпуска) Toyota Land Cruiser
1, 5, 8. Болт
2. Тяговое реле
3. Корпус подшипника
4. Стопорная шайба, кольцо и резиновая шайба
6. Задняя крышка
7. Ярмо и щеткодержатель
9. Передняя крышка
10. Рычаг
11. Якорь
12. Пружинное кольцо и ограничитель
13. Обгонная муфта
14. Пружина, фланец и подшипник

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Снимите стартер с тяговым реле.
3. Снимите тяговое реле.
4. Установка выполняется в обратном порядке.
