Тойота Ленд Крузер (1980 года). Головка цилиндров



Тойота Ленд Крузер (1980 года). Головка цилиндров

3.2.7. Головка цилиндров

ОБЩИЕ СВЕДЕНИЯ
Предупреждение двигателе.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Слейте охлаждающую жидкость.
3. Слейте из двигателя масло и снимите масляный фильтр.
4. Снимите корпус заслонки, распределитель топлива и форсунки.
5. Снимите всасывающий коллектор.
6. Снимите выпускной коллектор.
Предупреждение коллектор и выпускной коллекторы можно снять вместе с головкой цилиндров, не отделяя их, для окончательной разборки на стенде.
7. Снимите генератор и распределитель зажигания.
8. Снимите шестерню распредвала с цепью, временно оперев ее на успокоитель цепи.
9. Снимите распредвалы и толкатели.
10. Отверните болты крепления насоса гидроусилителя и отведите насос в сторону, не отсоединяя шлангов.

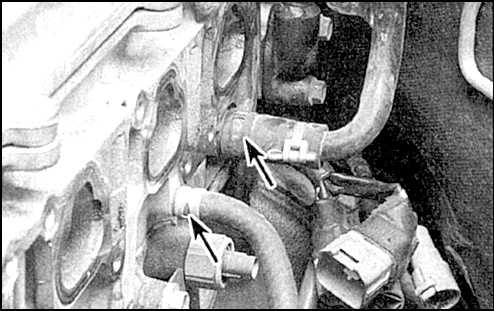

3.2.7 Головка цилиндров Toyota Land Cruiser 11. Обозначьте и отсоедините остальные детали: патрубки системы охлаждения, тросы, шланги и проводку (стрелками указаны вакуумные шланги и шланги системы охлаждения).
12. Снимите патрубки охлаждающей жидкости по обеим сторонам головки цилиндров.

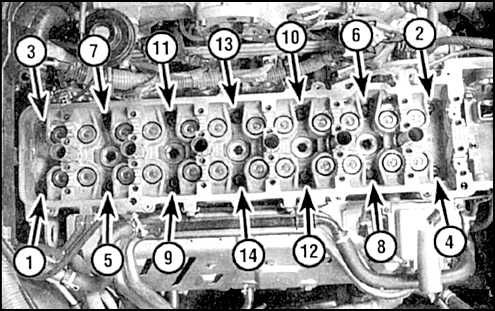

3.2.7 Головка цилиндров Toyota Land Cruiser 13. Отверните 2 болта передней крышки, затем отпустите болты головки цилиндров, отворачивая каждый болт на 1/4 оборота за один прием. Отпускайте болты в указанной последовательности. Осмотрите болты, при обнаружении деформаций или повреждений резьбы болты замените.

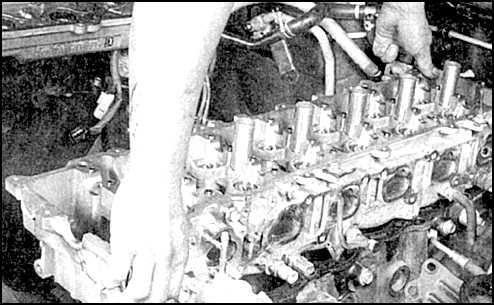

3.2.7 Головка цилиндров Toyota Land Cruiser 14. Снимите головку цилиндров (головку можно поддеть со стороны трансмиссии).
15. Снимите с головки остальные детали, что необходимо для осмотра и тщательной очистки. Процедуры ремонта головки цилиндров описаны в подразделе 3.3.7.1.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Очистите разъемные поверхности головки и блока цилиндров.

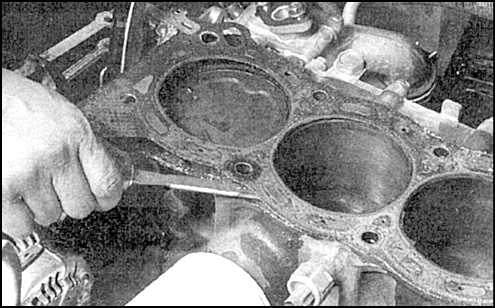

3.2.7 Головка цилиндров Toyota Land Cruiser 2. Аккуратно (приняв меры, чтобы грязь не попала в отверстия) соскребите нагар и остатки материала прокладки.
3. Проверьте наличие на разъемных плоскостях головки и блока цилиндров задиров, сколов, выбоин и других повреждений. Незначительные повреждения можно устранить надфилем, при серьезных повреждениях головка или блок подлежат перешлифовке.
4. Прогоните все резьбы на головке, продуйте сжатым воздухом все каналы и отверстия.
5. Прогоните резьбу каждого болта.
6. Установите на место все детали, снятые при разборке головки.

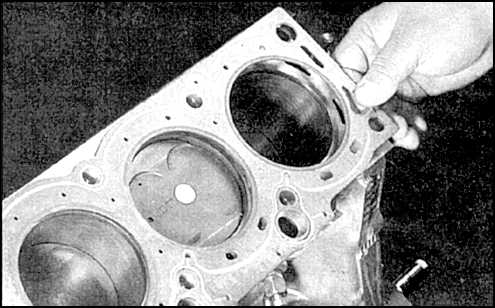

3.2.7 Головка цилиндров Toyota Land Cruiser 7. Положите на блок цилиндров новую прокладку, ориентируя по штифтам.
8. Осторожно установите головку на блок цилиндров, не нарушая положения прокладки.
9. Смажьте упорные поверхности головок болтов маслом для двигателя.

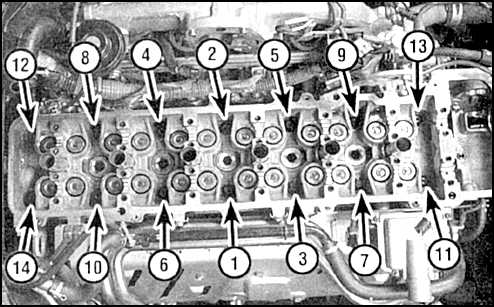

3.2.7 Головка цилиндров Toyota Land Cruiser 10. Заверните от руки болты головки цилиндров на их прежние места. Короткие болты заверните на стороне впускных клапанов, а длинные – со стороны выпускных. Затяните болты с заданным моментом в указанной последовательности. На 2 и 3-м этапах затяжки болты доворачиваются на 1/4 оборота (90°).
11. Далее сборка выполняется в обратном порядке. Отрегулируйте клапаны. Заправьте систему охлаждения жидкостью, залейте масло. Запустите двигатель, убедитесь в отсутствии течи. Проверьте ходовые качества автомобиля.
