Предупреждение
можно снять без демонтажа головки цилиндров. Для этого клапан надо
удерживать сжатым воздухом или приспособлением.
|
| 1. Снимите крышку головки цилиндров. |
| 2. Выверните свечу зажигания из
того цилиндра, на котором будут меняться детали клапанного механизма,
или все свечи. |
| 3. Установите поршень 1-го цилиндра
в ВМТ такта сжатия. Если будут меняться все маслосъемные колпачки,
то начните замену с 1-го цилиндра и далее меняйте последовательно,
устанавливая каждый цилиндр в ВМТ в соответствии с порядком работы
двигателя. |
 |

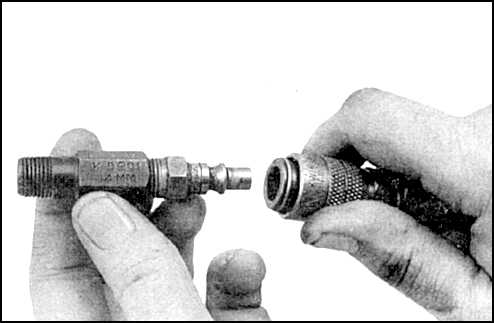

4. Вверните в отверстие для свечи
переходник. |
| 5. Снимите валик(и) и коромысло(а),
достаньте штангу(и) толкателя(ей). |
| 6. Подайте в цилиндр, находящийся
в ВМТ, сжатый воздух, придерживая коленвал ключом. |
| 7. Клапаны должны прижаться к седлам. |
| 8. При отсутствии сжатого воздуха
введите в отверстие отрезок толстой капроновой веревки перед тем как
поршень достигнет ВМТ. Затем доверните коленвал до ощущения сопротивления
вытаскиванию веревки. |
 |

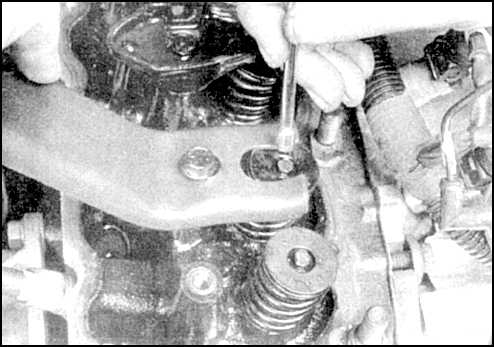

9. Заглушите ветошью все отверстия в головке
цилиндров и сожмите пружину приспособлением. Снимите сухари. |
| 10. Снимите приспособление, стакан
маслоотражателя, пружину и колпачок. |
Предупреждение
этапе обнаружится утечка воздуха (если применяется), то головку
цилиндров следует снять для разборки и ремонта.
|
| 11. Сбросьте давление воздуха, обмотав
клапан лентой, или слегка поверните коленвал в направлении нормального
вращения. |
| 12. Проверьте состояние стержня
клапана и его деформацию, провернув клапан во втулке. |
| 13. Проверьте свободу поступательного
перемещения клапана во втулке. Если клапан заедает, то либо погнут
клапан, либо повреждена втулка. Головку цилиндров в этом случае следует
снять для разборки и ремонта. |
| 14. Снова зафиксируйте клапан (подав
воздух или просунув отрезок веревки). |
| 15. Смажьте стержень и оденьте новый
колпачок. |
 |

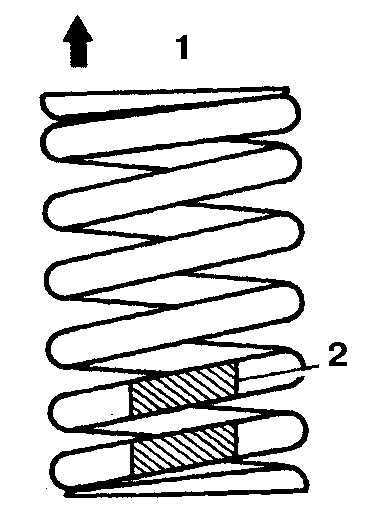

16. Установите пружину (она должна быть обращена
вниз цветовой маркировкой (2)) и стакан (1 – вверх). |
 |

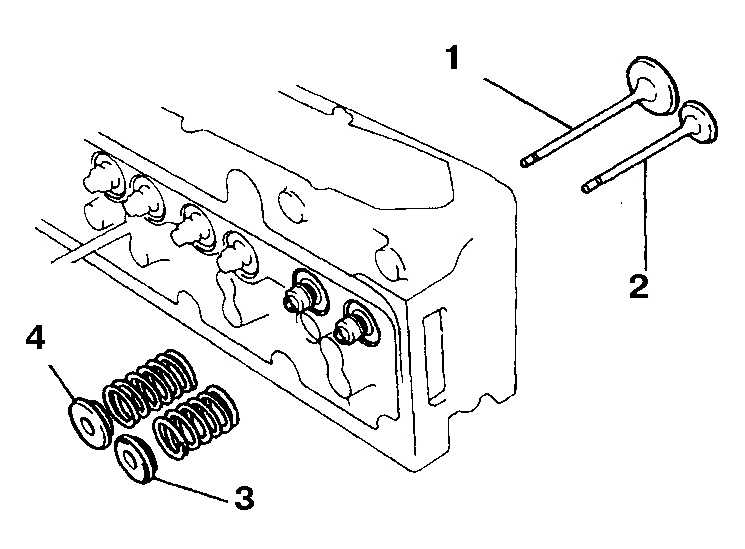

17. На выпускные клапаны (2) устанавливается
ротатор (3), на стержнях этих клапанов имеется одна канавка. На впускные
клапаны (1) устанавливается тарелка (4), на стержнях этих клапанов
имеются 2 канавки (двигатель 3F-E). |
|
|
|
| 18. Установите сухари (рисунок слева,
1 – сухарь впускного клапана, 2 – сухарь выпускного клапана), зафиксировав
их смазкой (фото справа). |
| 19. Снимите приспособление установите
все снятые детали в обратном порядке. |
| 20. Запустите двигатель, убедитесь
в отсутствии течи и прослушайте работу клапанного механизма. |
