2.3. Расположение агрегатов в моторном отсеке

ОБЩИЕ СВЕДЕНИЯ

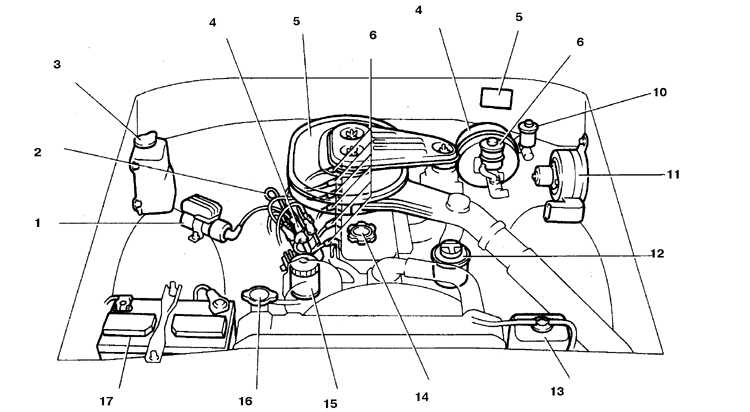

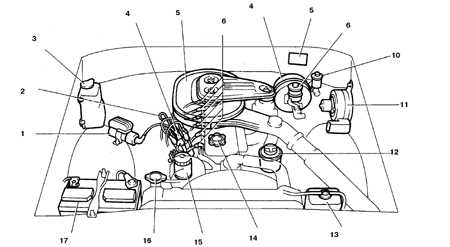

Расположение агрегатов в моторном отсеке двигателя 2F

2.3 Расположение агрегатов в моторном отсеке Toyota Land Cruiser
1. Катушка зажигания
2. Щуп маслоуказателя
3. Бачок стекломывателя
4. Распределитель зажигания
5. Воздушный фильтр
6. Свечи
7. Усилитель тормозов
8. Табличка сертификата изготовителя
9. Бачок главного цилиндра тормозов
10. Бачок гидропривода сцепления
11. Вентилятор
12. Бачок гидроусилителя
13. Бачок охлаждающей жидкости
14. Пробка заливной горловины двигателя
15. Масляный фильтр
16. Пробка радиатора
17. Батарея

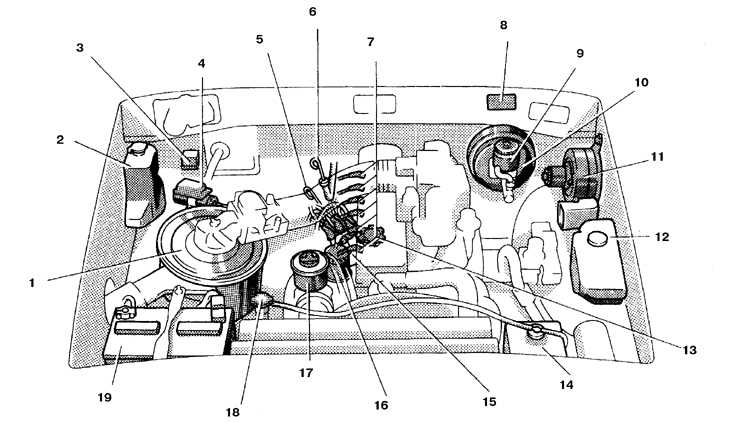

Расположение агрегатов в моторном отсеке двигателя 3F-Е

2.3 Расположение агрегатов в моторном отсеке Toyota Land Cruiser
1. Воздушный фильтр
2. Бачок стеклоомывателя
3. Соединительная коробка
4. Катушка зажигания
5. Щуп маслоуказателя
6. Щуп автоматической трансмиссии
7. Свечи
8. Табличка сертификата изготовителя
9. Бачок главного цилиндра тормозов
10. Усилитель тормозов
11. Вентилятор
12. Бачок омывателя фар
13. Пробка заливной горловины двигателя
14. Бачок охлаждающей жидкости
15. Распределитель зажигания
16. Масляный фильтр
17. Бачок гидроусилителя
18. Пробка радиатора
19. Батарея

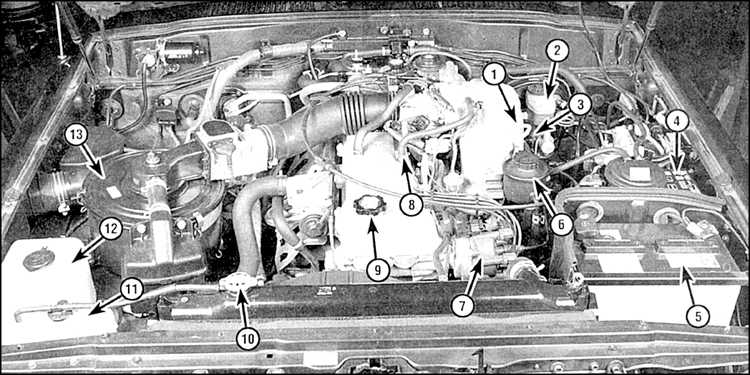

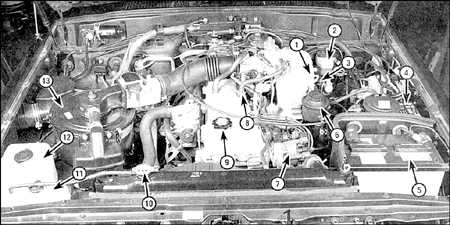

Расположение агрегатов в моторном отсеке двигателя 1FZ-FЕ

2.3 Расположение агрегатов в моторном отсеке Toyota Land Cruiser
1. Щуп маслоуказателя
2. Бачок главного цилиндра тормозов
3. Щуп автоматической трансмиссии
4. Блок предохранителей
5. Батарея
6. Бачок гидроусилителя
7. Распределитель зажигания
8. Клапан вентиляции картера
9. Пробка заливной горловины двигателя
10. Пробка радиатора
11. Бачок охлаждающей жидкости
12. Бачок стеклоомывателя
13. Воздушный фильтр

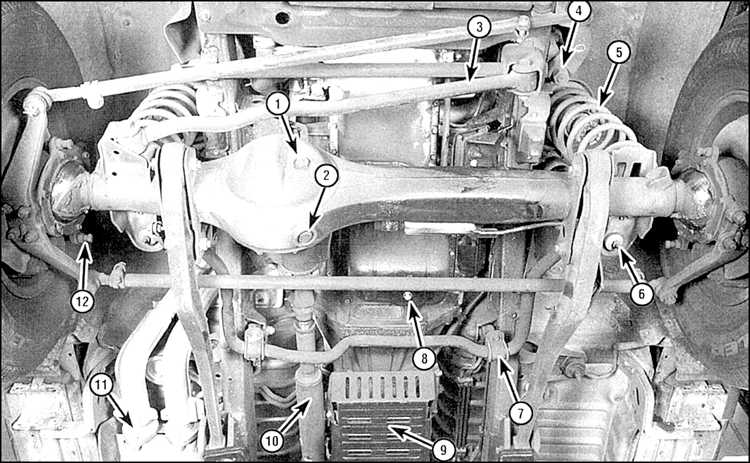

Вид снизу передней части автомобиля

2.3 Расположение агрегатов в моторном отсеке Toyota Land Cruiser
1. Пробка контрольно-заливного отверстия переднего редуктора
2. Сливная пробка переднего редуктора
3. Поперечная штанга
4. Редуктор рулевого управления
5. Пружина
6. Амортизатор
7. Кронштейн стабилизатора поперечной устойчивости
8. Сливная пробка двигателя
9. Поддон автоматической трансмисии
10. Передний карданный вал
11. Выхлопная труба
12. Ограничитель поворота колеса

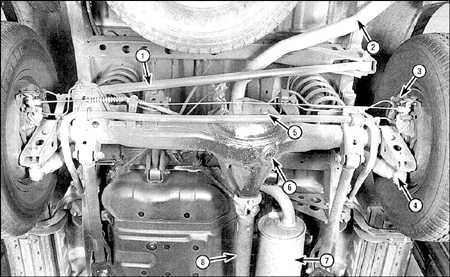

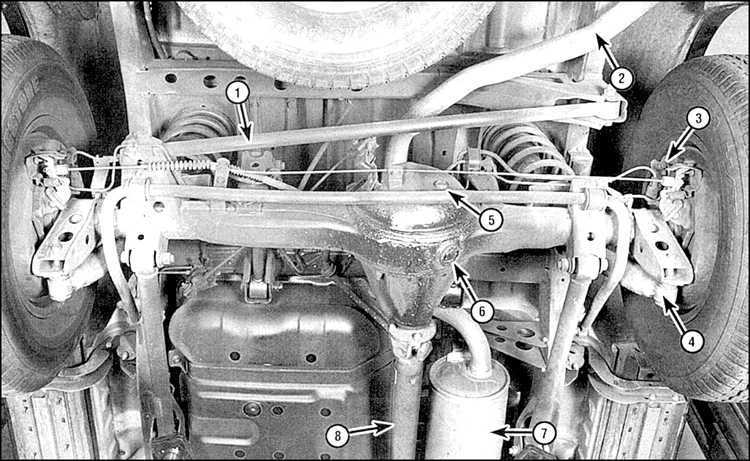

Вид снизу задней части автомобиля

2.3 Расположение агрегатов в моторном отсеке Toyota Land Cruiser
1. Поперечная штанга
2. Выхлопная труба
3. Суппорт
4. Амортизатор
5. Пробка контрольно-заливного отверстия заднего редуктора
6. Сливная пробка заднего редуктора
7. Глушитель
8. Задний карданный вал
