1.7. Расположение элементов
| ОБЩИЕ СВЕДЕНИЯ |

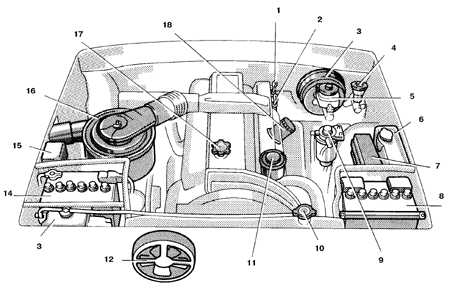

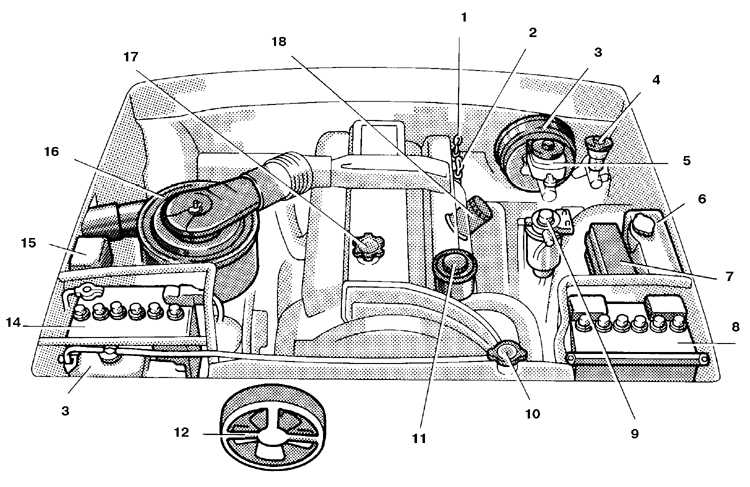

Расположение элементов (двигатель 3F-E)
 |
| 1. Усилительный клапан тормозного привода 2. Бачок с тормозной жидкостью 3. Блок плавких предохранителей 4. Бачок с жидкостью для омывателей 5. Залив масла 6. Радиатор 7. Бачок для жидкости гидравлического привода сцепления 8. Топливный фильтр 9. Вентилятор |
10. Бачок для жидкости охлаждения
двигателя 11. Аккумулятор 12. Блок с клеммами 13. Воздушный фильтр 14. Катушка зажигания 15. Указатель уровня масла в двигателе 16. Указатель уровня масла в АКПП 17. Распределитель зажигания 18. Свечи зажигания |

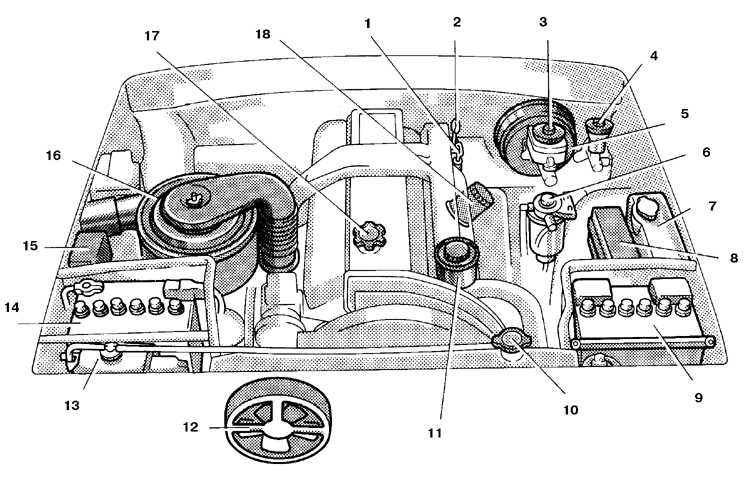

Расположение элементов (двигатель 1HZ)
 |
| 1. Указатель уровня масла в АКПП 2. Указатель уровня масла в двигателе 3. Усилительный клапан тормозного привода 4. Бачок с жидкостью КП 5. Бачок с тормозной жидкостью 6. Бачок с жидкостью для омывателей 7. Блок плавких предохранителей 8. Аккумулятор 9. Топливный фильтр 10. Радиатор |
11. Бачок для жидкости гидравлического привода сцепления |

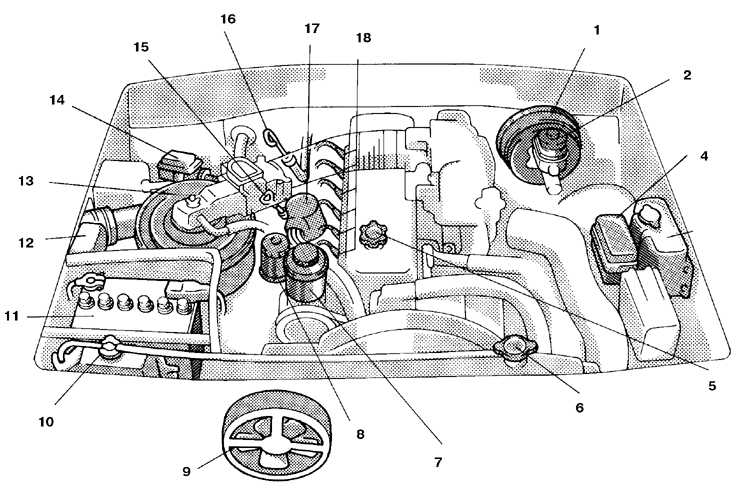

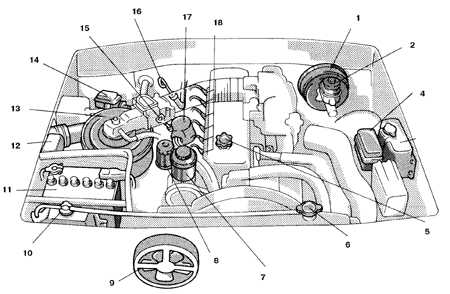

Расположение элементов (двигатель 1HD-T)
 |
| 1. Указатель уровня масла в двигателе 2. Указатель уровня масла в АКПП 3. Бачок с тормозной жидкостью 4. Бачок с жидкостью КП 5. Бачок с тормозной жидкостью 6. Топливный фильтр 7. Бачок с жидкостью для омывателей 8. Блок плавких предохранителей 9. Аккумулятор 10. Радиатор |
11. Бачок для жидкости гидравлического
привода сцепления 12. Вентилятор 13. Бачок для жидкости охлаждения двигателя 14. Аккумулятор 15. Блок с клеммами 16. Воздушный фильтр 17. Залив масла 18. Масляный фильтр |
