1.3. Органы управления и контрольно-измерительные приборы
| ОБЩИЕ СВЕДЕНИЯ |

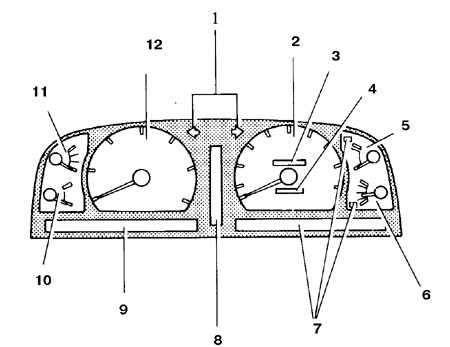

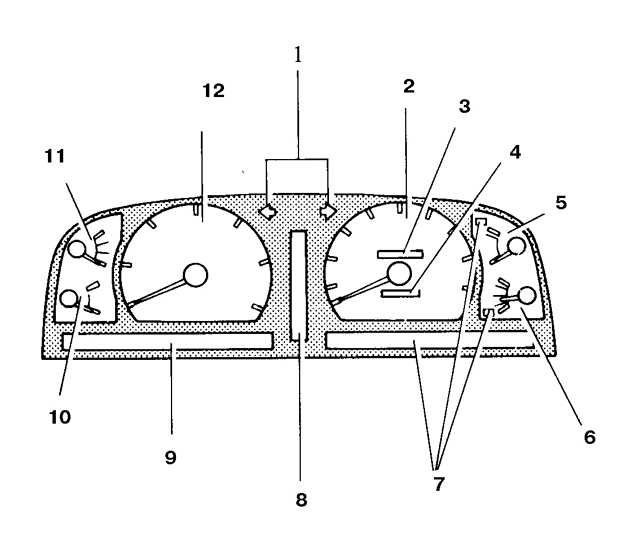

Комбинация приборов (с тахометром)
 |
| 1. Повторители указателей поворота 2. Спидометр 3. Счетчик суммарно пройденного пути 4. Счетчик пройденного пути за сутки 5. Вольтметр 6. Указатель уровня топлива 7. Контрольные лампы |
8. Контрольные лампы КП 9. Контрольные лампы 10. Указатель температуры охлаждающей жидкости 11. Указатель давления масла 12. Тахометр |

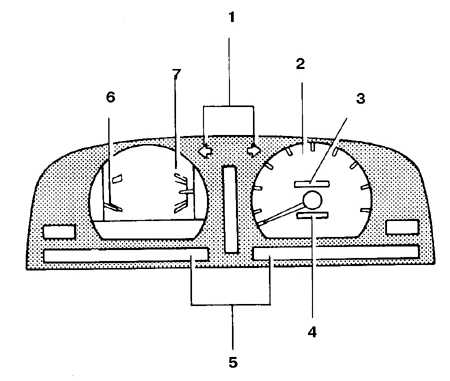

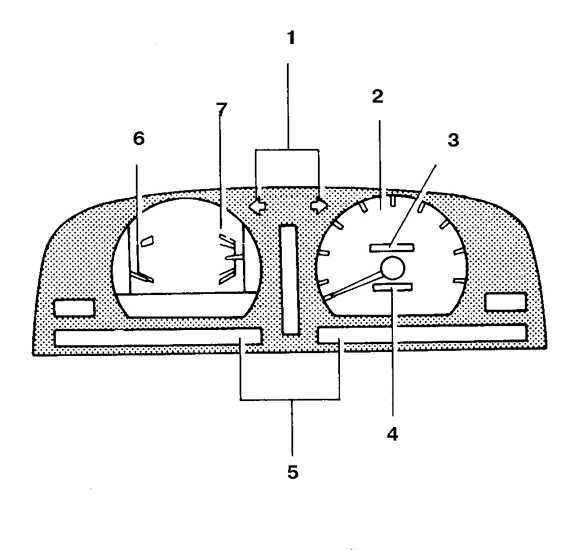

Комбинация приборов (без тахометра)
 |
| 1. Повторители указателей поворота 2. Спидометр 3. Счетчик суммарно пройденного пути 4. Счетчик пройденного пути за сутки |
5. Контрольные лампы 6. Указатель температуры охлаждающей жидкости 7. Указатель уровня топлива |
Контрольные лампы
| Контрольная лампа неисправности тормозов |
| Контрольная лампа разряда аккумуляторной батареи |
| Контрольная лампа аварийного давления масла |
| Контрольная лампа отказа систем двигателя |
| Контрольная лампа неисправности антиблокировочной системы |
| Контрольная лампа неплотного закрытия двери |
| Контрольная лампа подушки безопасности |
| Световой указатель засорения топливного фильтра |
| Повторители указателей поворота |
| Контрольная лампа дальнего света фар |
| Контрольная лампа 4-ой передачи автоматической трансмиссии |
| Контрольная лампа сигнала аварийной остановки |
| Контрольная лампа включения обогревателя заднего стекла |
| Контрольная лампа задних противотуманных фар |
| Контрольная лампа включения свечи предпускового подогрева |
| Контрольная лампа центрального замка |
