Снятие и установка крышек головок цилиндров
Снятие
|
|
1. Отсоедините отрицательный провод от батареи.
|
|
Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
правильной комбинацией для ввода аудиосистемы в действие!
|
2. Отверните четыре болта крепления катушек зажигания к клапанной
крышке нанесите маркировку и снимите катушки.
3. С водительской стороны:
- Снятию крышки может мешать щуп измерения уровня двигательного
масла – выньте его и отложите в сторону.
- Переместите топливные магистрали и шланги вентиляции угольного
адсорбера, чтобы не мешали. Потребности в их отсоединении возникнуть
не должно.
- Отсоедините шланг вентиляции картера.
4. С пассажирской стороны (справа):
- Отсоедините Г-образный шланг вентиляции картера.
- Открепите вакуумный шланг ГУР, ведущий к впускному трубопроводу,
и отведите его в сторону.
5. Отдайте девять болтов крепления крышки головки цилиндров и аккуратно
снимите ее. Будьте аккуратны: алюминиевую крышку легко по вредить.
Если крышка «прикипела» и не поддается снятию, обстучите ее по периметру
молотком через деревянный брусок, в случае необходимости воспользуйтесь
шпателем или ножом с тонким лезвием для разрезания слоя засохшего
герметика.
|
|
Во избежание
развития утечек, ни в коем случае не поддевайте крышку рычагом
под сопрягаемую поверхность!
|
|
|
Установка
|
|
1. Сопрягаемые поверхности головок цилиндров и их
крышек должны быть абсолютно чистыми и сухими. При помощи скребка
удалите все следы старого герметика и фрагменты разрушенной прокладки,
затем протрите поверхности смоченной в ацетоне ветошью. Присутствие
на сопрягаемых поверхностях следов масла может привести к развитию
утечек.
|
2. Заправьте в свои посадочные
пазы сегментные резиновые пробки, удостоверившись в их пригодности.

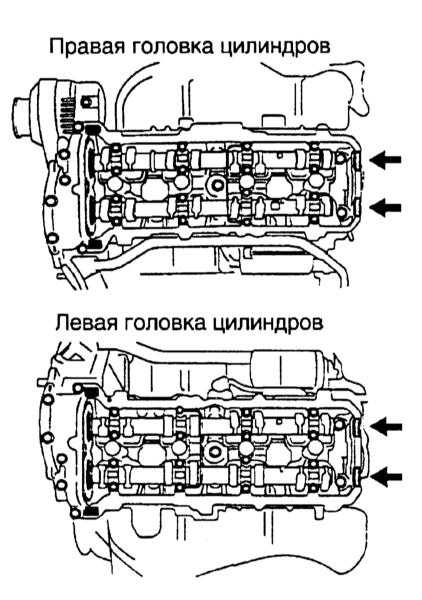

Смажьте их герметиком FIPG (Toyota № 08826-00080), тем же герметиком
заполните две точки в головке цилиндров сразу за крышками ремня
привода ГРМ (обратитесь к сопроводительной иллюстрации). Отметьте
положение этих точек перед очисткой, чтобы нанести новый герметик
туда же.
|
3. Плотно посадите в приемную канавку уплотнительную прокладку и прижмите
крышку к головке цилиндров. Установите уплотнительные шайбы, вверните
крепеж.
4. В три-четыре этапа затяните крепеж с требуемым усилием (6 Нм).
5. Установка оставшихся компонентов производится в порядке, обратном
порядку их демонтажа.
|
|
