8.2.2. Выжимной подшипник и вилка выключения сцепления
Предупреждение
в результате износа фрикционного материла сцепления, и откладывающая на элементах
сцепления, опасна для здоровья – не вдыхайте ее.
Снятие и проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините провод отрицательной
клеммы аккумулятора. |
Предупреждение
вашего автомобиля имеет систему кодировки, проверьте, знаете ли
вы код активации проигрывателя перед отсоединением аккумулятора.
|
| 2. Снимите коробку передач (см.
подраздел 7.1.5 и подраздел
7.2.8). |
|

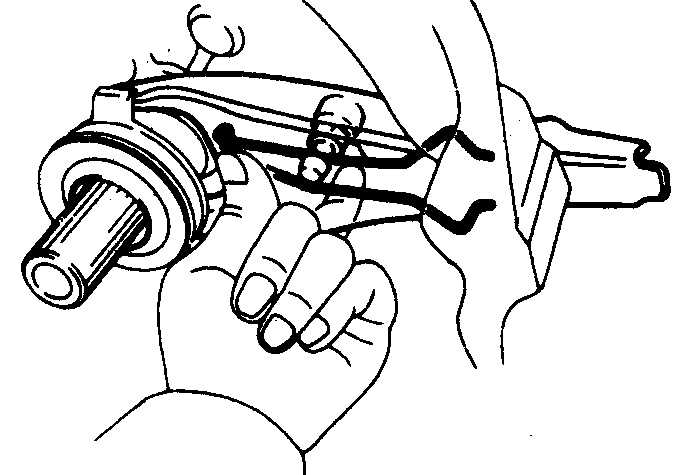

3. Снимите вилку выключения
сцепления с оси с шаровой головкой, затем снимите выжимной подшипник
с вилки. |
|
|

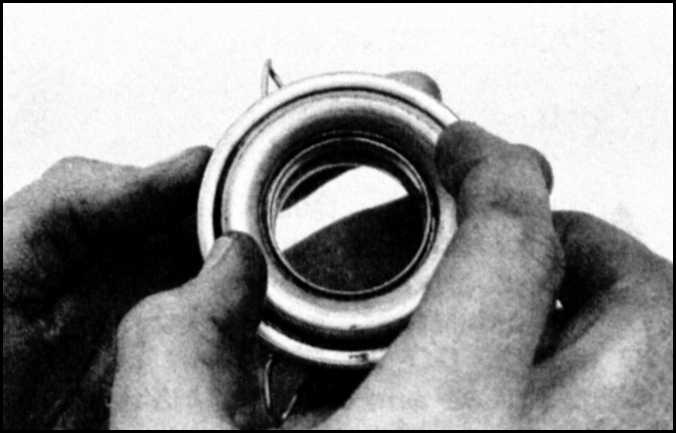

4. Возьмите подшипник за внешнюю дорожку
качения и вращайте внутреннюю обойму, надавив на нее. Если подшипник
не вращается легко или работает с шумом, замените его. Вытрите подшипник
чистой тряпкой и осмотрите его на наличие повреждений, трещин или
следов износа. |
| 5. Не погружайте подшипник в растворитель
– для его герметизации использовался герметик и, если опустить подшипник
в растворитель, герметик растворится, и подшипник выйдет из строя.
Также, проверьте вилку выключения сцепления на наличие трещин и деформации.
|
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|

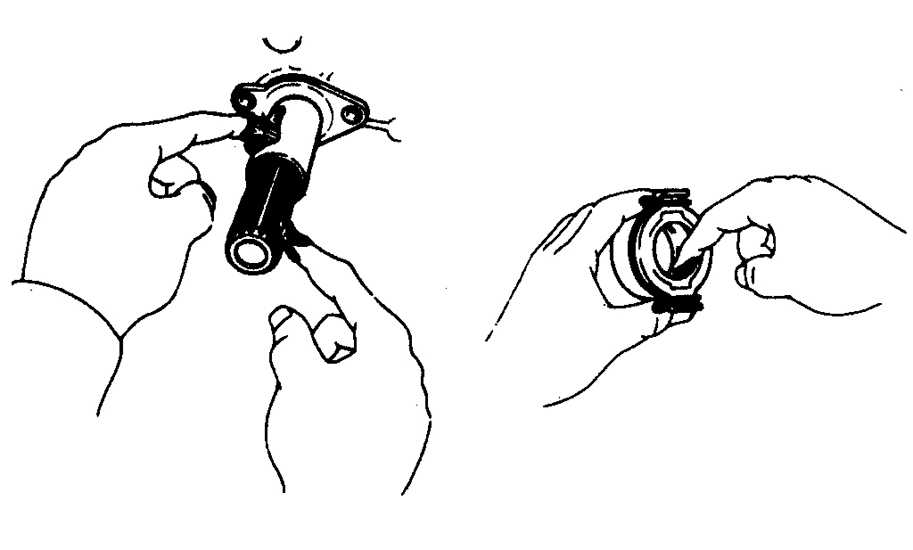

1. Заполните внутреннюю канавку
выжимного подшипника высокотемпературной смазкой. Также, нанесите
тонкий слой этой же смазки на шлицы входного вала коробки передач
и место установки подшипника. |
 |

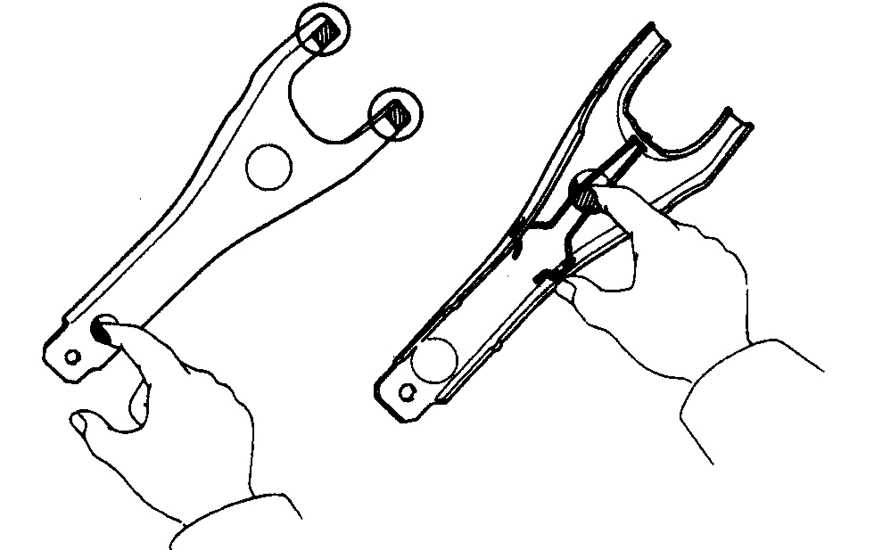

2. Смажьте гнездо вилки выключения сцепления,
в которое устанавливается шаровая головка оси вилки, концы вилки и
конец штока рабочего цилиндра высокотемпературной смазкой. |
| 3. Установите выжимной подшипник
в гнездо вилки выключения сцепления. |
| 4. Наденьте выжимной подшипник на
входной вал коробки передач, вставив вилку выключения сцепления в
отверстие картера сцепления. Установите вилку на ось с шаровой головкой. |
| 5. Нанесите тонкий слой высокотемпературной
смазки на поверхность выжимного подшипника в том месте, где он касается
пластинок диафрагменной пружины нажимного диска. |
| 6. Далее установка проводится в
обратном порядке снятия. |
|
