4.10. Панель управления отопителем и кондиционером

ОБЩИЕ СВЕДЕНИЯ

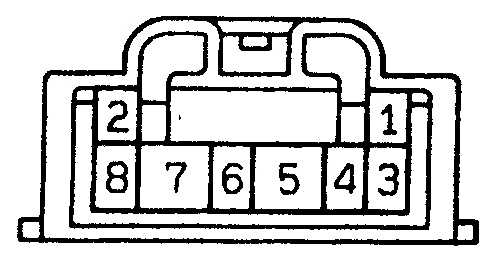

Схема проверки замыкания контактов переключателя скорости вращения вентилятора

4.10.1 Панель управления отопителем и кондиционером Toyota Corolla
Переключатель находится в положении "Low" – замкнуты контакты 3 и 7
В положении "М1" – замкнуты контакты 3, 7 и 8
В положении "М2" – замкнуты контакты 3, 6 и 7
В положении "HI" – замкнуты контакты 3, 7 и 8

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Снимите декоративные накладки средних панелей управления (см. подраздел 11.21).
3. Достаньте головки регуляторов.

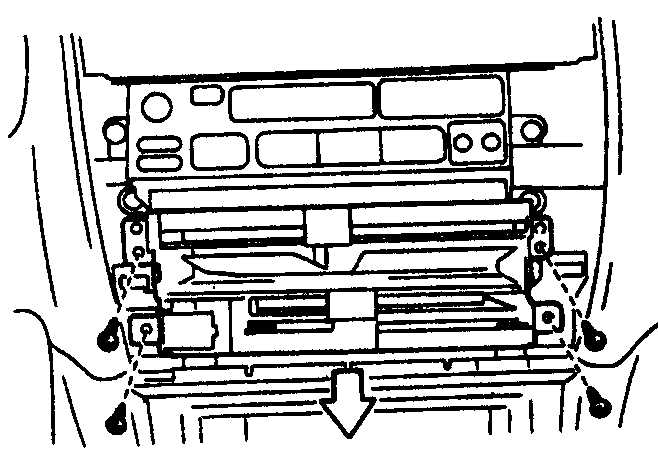

4.10.1 Панель управления отопителем и кондиционером Toyota Corolla 4. Отверните винты крепления с лицевой стороны панели управления. Отсоедините разъемы.

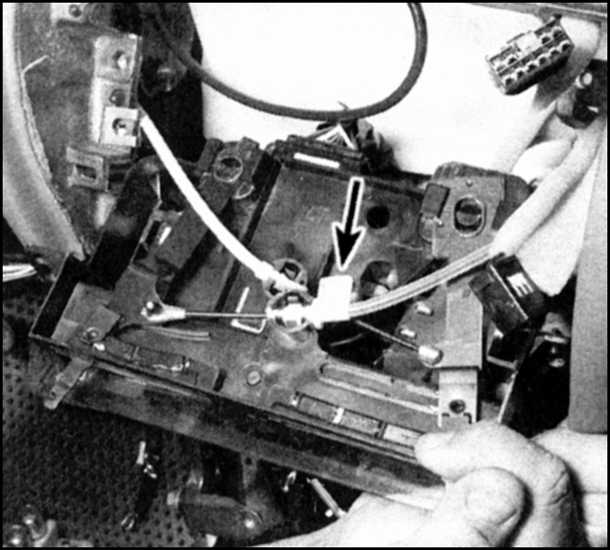

4.10.1 Панель управления отопителем и кондиционером Toyota Corolla 5. Немного подайте панель на себя. Поверните флажки (указан стрелкой) в местах крепления оболочек тросов управления. Снимите тросы с панели управления. Отсоедините разъемы.
6. Установка выполняется в обратном порядке.
7. Запустите двигатель, проверьте наличие течей и работу систем отопления и кондиционирования (если имеется).

Регулировка троса управления

ПОРЯДОК ВЫПОЛНЕНИЯ
1. После закрепления тросов на панели управления и после монтажа самой панели управления необходимо отрегулировать натяжения тросов. Рукоятки управления переведите в положения RECIRC, COOL и DEF.

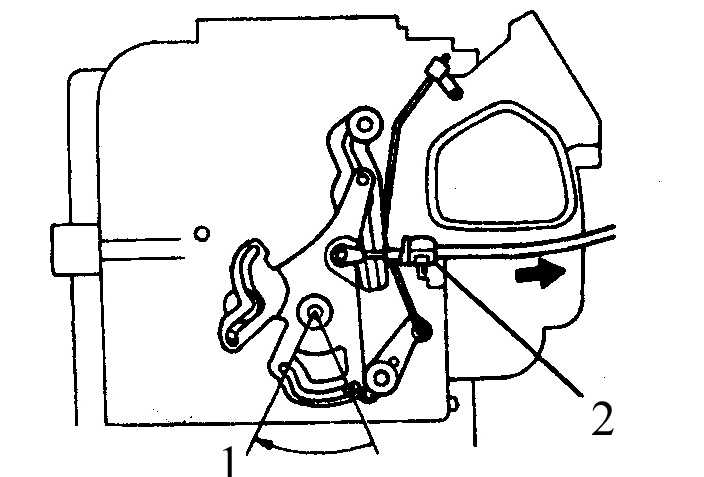

4.10.1 Панель управления отопителем и кондиционером Toyota Corolla 2. Для регулировки троса управления заслонкой воздухозаборника переведите рычаг управления заслонкой в положение RECIRC (2). Закрепите по месту серьгу троса и хомут (1) оболочки троса.

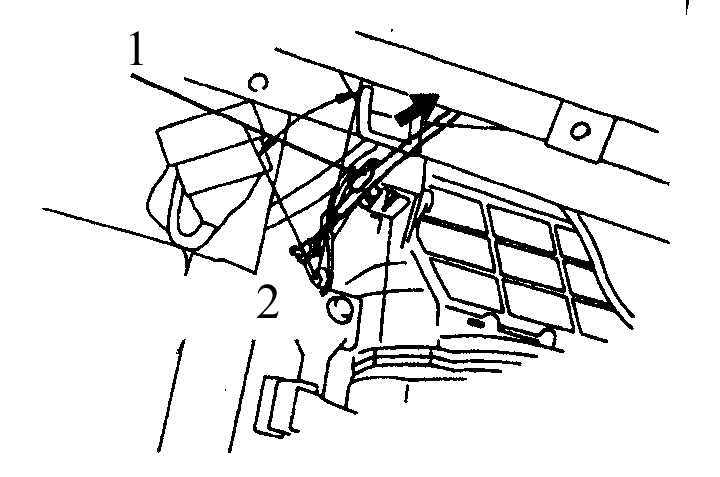

4.10.1 Панель управления отопителем и кондиционером Toyota Corolla 3. Для регулировки троса управления заслонкой регулятора температуры воздуха переведите заслонку в положение COOL (2). Закрепите по месту серьгу троса и хомут (1) оболочки троса, слегка натягивая оболочку.

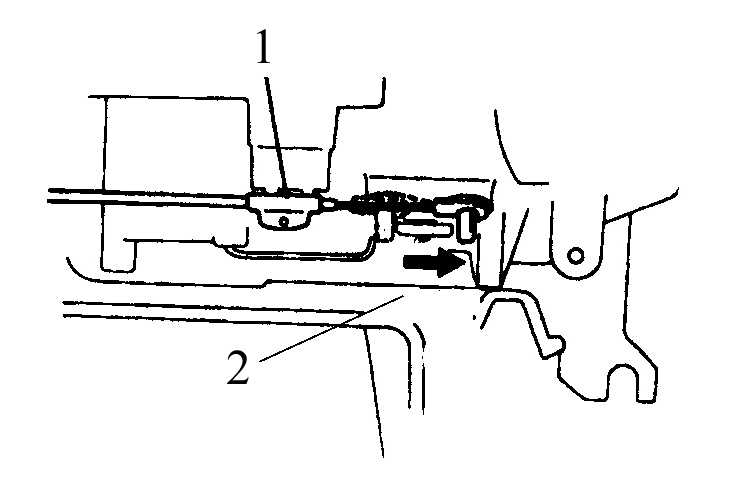

4.10.1 Панель управления отопителем и кондиционером Toyota Corolla 4. Для регулировки троса управления делительной заслонкой установите заслонку в положение DEF (1). Закрепите серьгу троса и хомут (2) оболочки троса.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
4.10.1 Панель управления отопителем и кондиционером Toyota Corolla 1. Проверьте переключатель кондиционера. При нажатии на кнопку переключателя (включение) контакты 5 и 6, а также 1 и 3 должны быть замкнуты накоротко.
2. Проверьте исправность переключателя скорости вращения вентилятора (см. рис. Схема проверки замыкания контактов переключателя скорости вращения вентилятора). Если контакты переключателя не замыкаются в соответствии с прилагаемой схемой, то замените панель управления в сборе.
