3.3.8. Блок электронного зажигания

Замена

БЛОК ЭЛЕКТРОННОГО ЗАЖИГАНИЯ ВНЕШНЕГО МОНТАЖА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Отсоедините разъем от блока электронного зажигания.

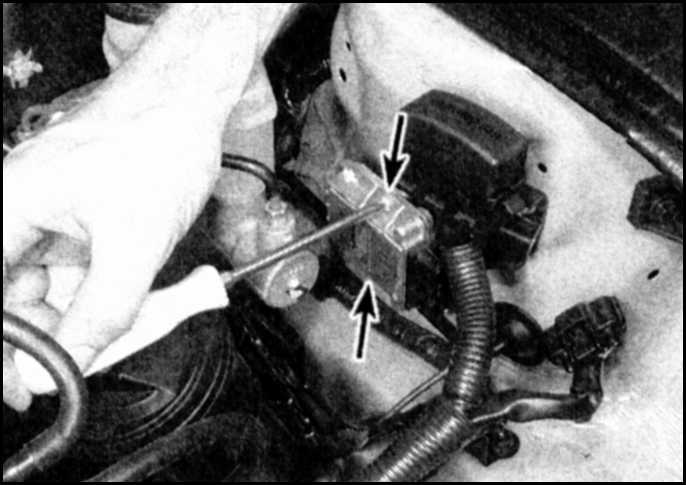

3.3.8 Блок электронного зажигания Toyota Corolla 3. Отверните винты крепления кронштейна (указаны стрелками), достаньте блок электронного зажигания в сборе с кронштейном из моторного отсека.
4. Блок устанавливается в обратном порядке.

БЛОК ЭЛЕКТРОННОГО ЗАЖИГАНИЯ ВСТРОЕННЫЙ В РАСПРЕДЕЛИТЕЛЬ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Снимите катушку зажигания (см. подраздел 3.3.5 ).
3. Отсоедините разъем от блока электронного зажигания.
3.3.8 Блок электронного зажигания Toyota Corolla 4. Отверните винты крепления (указаны стрелками) блока зажигания, достаньте блок с кронштейном из моторного отсека
4. Блок устанавливается в обратном порядке.
