Тойота Королла. АМ-УКВ-магнитола с электронной настройкой



Тойота Королла. АМ-УКВ-магнитола с электронной настройкой

1.5.40. АМ-УКВ-магнитола с электронной настройкой

ОБЩИЕ СВЕДЕНИЯ

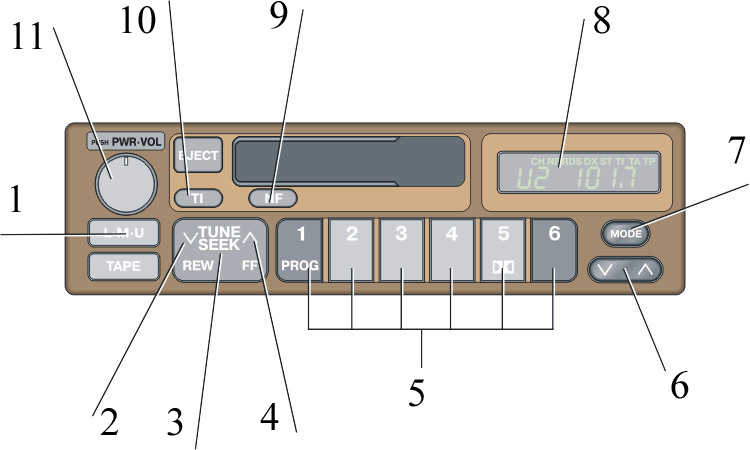

Приемник

1.5.40 АМ-УКВ-магнитола с электронной настройкой Toyota Corolla
1. Кнопка включения приемника и выбора АМ- или УКВ-приема
2. Сторона кнопки для настройки с понижением частоты
3. Кнопка для настройки на станцию
4. Сторона кнопки для настройки с повышением частоты
5. Кнопки выбора станции
6. Кнопка регулировки тембра или баланса
7. Кнопка выбора регулировки тембра или баланса
8. Дисплей
9. Кнопка NF автоматического поиска системы RDS по всему диапазону сетевого вещания
10. Кнопки для настройки приемника и выбора IT-режима (приема дорожной информации)
11. Ручка регулировки звука

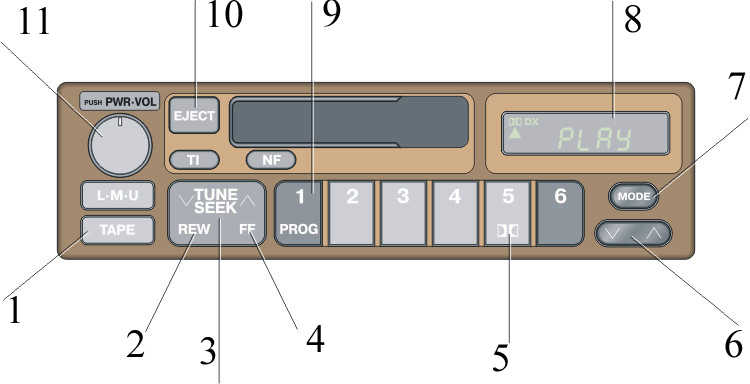

Кассетный плейер

1.5.40 АМ-УКВ-магнитола с электронной настройкой Toyota Corolla

1. Кнопка включения плейера
2. Сторона кнопки для перемотки назад
3. Кнопка для перемотки кассеты в обоих направлениях
4. Сторна кнопки для перемотки вперед
5. Кнопка шумоподавителя Долби
6. Кнопка регулировки тембра или баланса

7. Кнопка выбора регулировки тембра или баланса
8. Дисплей
9. Кнопка выбора стороны кассеты для воспроизведения
10. Кнопка для остановки и удаления кассеты
11. Ручка регулировки звука

Пользование приемником

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Включите приемник, нажав на кнопку L.M.U, выберите режим стерео- или монофонического приема или нажмите на кнопку TI для приема станции вещания дорожной информации. На дисплее появятся символы L, М или U. Приемник можно также включить нажатием на ручку «PWR.VOL».
2. Отрегулируйте громкость, поворачивая ручку «PWR.VOL».
3. Настройтесь на нужную станцию. При настройке на УКВ-станцию приемник автоматически переключится в режим стереоприема. На дисплее появится символ ST. Если сигнал слабый, то произойдет автоматическое сужение полосы приема с целью снижения шумов. Если сигнал очень слабый, то произойдет автоматическое переключение приемника на монофонический режим приема.
4.  Настройте тембр и баланс.
5. Чтобы выключить приемник, нажмите на ручку «PWR.VOL».

Настройка на станцию

Настройтесь на нужную станцию с помощью одного из предложенных ниже способов. На дисплее появится значение частоты настройки.

ПОРЯДОК ВЫПОЛНЕНИЯ
Настройка в программном режиме
1. Применяйте программный режим для настройки на заранее запрограммированную станцию.
2. Нажмите несколько раз на кнопку LMU, пока на дисплее не появится выбранная информация.
3. Нажмите кнопку с номером, который был заранее присвоен нужной станции. Происходит настройка на нужную станцию, а на дисплее появится номер кнопки нужной станции.
Режим непрерывного поиска
4. Нажмите одновременно на обе стороны кнопки TUNE SEEK и дождитесь непрерывного звукового сигнала. Приемник начнет автоматически осуществлять поиск ближайшей станции с более высокой или более низкой частотой вещания. После уверенного приема настройка прекращается. При каждом последующем нажатии кнопки поиск продолжится до уверенного приема следующей станции.
5. Если из-за слишком слабого сигнала настроиться не удается после однократного сканирования по всему диапазону частот, то поиск продолжится, но при повышенной чувствительности, а на дисплее появится символ DX. После приема станции настройка автоматически прекращается.
Ручная настройка
6. Нажмите одновременно на обе стороны кнопки TUNE SEEK на время, не превышающее 0,5 с. При каждом нажатии кнопки происходит перескок к частоте, на которой возможно вещание.

 Программирование настройки

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Нажмите несколько раз на кнопку LMU, пока на дисплее не появится обозначение выбранного диапазона L, М или U. Вы можете установить до шести станций в каждом выбранном диапазоне (на каждой нажатой кнопке). При установке станции проверьте те диапазоны, в которых нужная настройка уже есть.
2. Настройтесь на нужную станцию.
3. Нажмите на одну из кнопок выбора станции и дождитесь звукового сигнала. При этом станция автоматически будет включаться при нажатии на данную кнопку, номер которой появится на дисплее. Чтобы занести в память настройку на новую станцию, повторите описанную выше процедуру. Настройка на запрограммированную станцию стирается при отключении питания (отсоединении батареи, перегорании предохранителя и т.д.).

Получение дорожной информации от системы RDS (радиоданных)

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Приемник автоматически переключится в режим приема станции, вещающей RDS-информацию при переключении на УКВ-диапазон. При переключении на дисплее появится название соответствующей радиостанции и символ RDS.
2. Если настроиться на новую УКВ-станцию, вещающую RDS-информацию, то на дисплее появится значение частоты, а через 5 с появится название соответствующей радиостанции.
Настройка путем программирования, автоматического поиска и вручную
3. Порядок настройки описан выше.
Настройка путем сканирования по всему диапазону
4. Когда на дисплее появляется символ ТР (Traffic Program), то это означает, что данная станция будет транслировать дорожную информацию и данные EON.
5. Приемник переключается на диапазон TI нажатием кнопки TI. При этом на дисплее появится символ TI. Если спустя 20 c после нажатия кнопки TI приемник не обнаружит станцию, то начнется поиск станции на основе списка альтернативных частот (списка AF), который заканчивается при обнаружении станции. О переходе приемника на такой режим предупреждает звуковой сигнал и символ SEARCH на дисплее.
Если настроиться на станцию после однократного сканирования по всему диапазону не удастся по причине слабого сигнала, то сканирование повторится, но при повышенной чувствительности, о чем будет свидетельствовать символ DX на дисплее. Если сигнал слишком слабый, то приемник прекратит поиск и на дисплее на 2 с появится NOTHING. Если в течение еще 20 с приемник не настраивается на станцию TI-диапазона, то сканирование начнется сначала. Когда на дисплее появится TI, приемник будет принимать станцию TI только в том случае, если настройка производится путем поиска в автоматическом режиме.
6. Если требуется получение дорожной информации, а станция, на которую настроен приемник, вещает другую программу, то нажмите кнопку TI и удерживайте до тех пор, пока на дисплее не появится символ ТА (Traffic Announcement). При появлении этого символа приемник перестает принимать все программы, кроме дорожной, или если передача дорожной информации на данный момент отсутствуе, и в плейер вставлена кассета, то включается плейер, который автоматически выключается в момент начала вещания дорожной информации. После окончания передачи или если сигнал становится слабым, включается предыдущая программа.
7. Для того чтобы возвратиться из режима приема дорожной информации к обычному режиму, нажмите на кнопку TI и удерживайте до тех пор, пока с дисплея не исчезнет символ ТА.
Настройка на режим слежения по сети (IMF–режим)
8. Настройка на режим слежения по сети (IMF-режим) используется для поиска RDS-станции по всей полосе частот. Нажмите на кнопку NF и удерживайте более 2 с, при этом приемник будет настраиваться на RDS-станцию, а принимаемая программа не прервется. На дисплее появится символ NF. При ухудшении условий приема настройка на станцию, которая вещает такую же программу, будет производиться на основе списка альтернативных частот, полученных от RDS-станции.
9. Если RDS-станция (с данными EON (Enhanced Other Network)), которую вы слушаете, не передает дорожную информацию в режимах TI и ТА, то приемник автоматически переключится на программу, вещающую дорожную информацию на основе списка альтернативных частот EON. После окончания передачи aвтоматически включается предыдущая программа. В начале и после nepeключения раздаются звуковые сигналы.
10. Для отмены NF-режима нажмите на кнопку NF и удерживайте не менее 2 с. Когда на дисплее появится символ REGON, приемник настроится на такую RDS-станцию, которая имеет идентичный код идентификации программы (РI-код). Когда на дисплее появится символ REG OFF, приемник настроится на такую RDS-станцию, которая имеет идентичный трехразрядный РI-код.
11. Если в течение 60 с приемник не обнаружит RDS-станцию, то происходит глушение всех программ и начинается поиск станции с одинаковым РI-кодом на основе списка альтернативных частот (списка АF). Если по причине слабого сигнала найти станцию не удается, то снова начнется поиск всех станций УКВ-диапазона. О переходе приемника на такой режим предупреждает звуковой сигнал и символ SEARСН на дисплее. Если настроиться не удастся по причине очень слабого сигнала, то поиск прекращается и на дисплее на 2 с появится символ NOTHING.
12. Для отмены NF-режима дважды нажмите на кнопку NF. Символ NF исчезнет с дисплея.

 Регулировка тембра

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для регулировки воспроизведения в области нижних частот нажмите несколько раз на кнопку MODE, до тех пор пока на дисплее не появится BASS О. Затем нажмите на кнопку уровня с любой стороны и установите нужный тембр. Диапазон регулировки от BASS –10 до BASS +10, уровень тембра отображается на дисплее.
2. Для регулировки воспроизведения в области верхних частот нажмите несколько раз на кнопку MODE, до тех пор пока на дисплее не появится TREB О. Затем нажмите на кнопку уровня с любой стороны и установите нужный тембр. Диапазон регулировки от TREB –10 до TREB +10, уровень тембра отображается на дисплее.

Регулировка баланса

ПОРЯДОК ВЫПОЛНЕНИЯ
Два динамика
1. Нажмите несколько раз на кнопку MODE, пока на дисплее не появится BAL О. Затем нажмите на кнопку уровня с любой стороны и установите нужный баланс. Диапазон регулировки баланса для левого и правого динамиков от BAL L14 до BAL R14, уровень баланса отображается на дисплее.
Четыре динамика
2. Для настройки баланса между левым и правым динамиком нажмите несколько раз на кнопку MODE, пока на дисплее не появится BAL О. Затем нажмите на кнопку уровня с любой стороны и установите нужный баланс. Диапазон регулировки баланса от BAL L14 до BAL +R14, уровень баланса отображается на дисплее. Для настройки баланса между передним и задним динамиками нажмите несколько раз на кнопку MODE, пока на дисплее не появится FADE О. Затем нажмите на кнопку уровня с любой стороны и установите нужный баланс. Диапазон регулировки баланса переднего и заднего динамиков – от FADE F14 до FADE R14, уровень баланса отображается на дисплее.
