12.1.20. Звуковой сигнал
Предупреждение
проверьте предохранители.
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините от сигнала разъем.
|
| 2. Напрямую подключите к сигналу
батарею. При отсутствии звука сигнал замените. |
 |
3. Если звук есть, то проверьте
напряжение на выводе при нажатии на кнопку сигнала (правая стрелка).
При наличии напряжения проверьте соединение с массой. |
| 4. Если напряжения нет, то проверьте
реле. Следует учитывать, что реле звукового сигнала в основном имеют
4 или 3 вывода (3-выводные реле имеют соединение с массой через корпус).
|
| 5. Если реле исправно, то проверьте
напряжение на выводах реле. Если напряжения нет, то проверьте провода
от предохранителя до реле. |
| 6. Если на выводах реле напряжение
есть, то нажмите на кнопку сигнала и проверьте цепь соединения с массой
между реле и кнопкой. Если обрыва нет, то замените кнопку сигнала.
|
| 7. Если через кнопку цепь на массу
замыкается, то проверьте наличие в цепи от реле на кнопку обрыва или
короткого замыкания. |
|
Замена
| ПОРЯДОК ВЫПОЛНЕНИЯ |

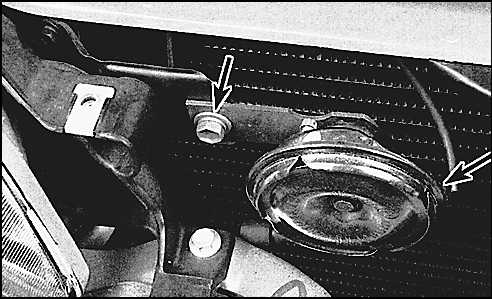

| 1. Для замены звукового сигнала отсоедините
разъем и отверните болт. |
| 2. Установка выполняется в обратном порядке.
|
|
