12.1.14. Приемник и динамики
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините батарею от массы.
|
|
ПРИЕМНИК
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 2. Снимите центральную облицовку
панели приборов (см. подраздел 11.23.). |
 |
|

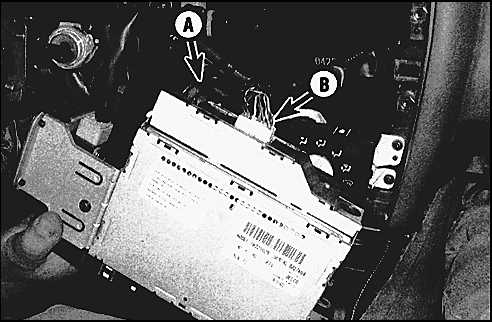

| 3. Отверните винты (стрелки) и подайте
приемник на себя, отсоедините штеккер антенны (А) и разъем (В). Снимите
приемник.
|
| 4. Установите приемник в обратном
порядке.
|
|
ДВЕРНЫЕ ДИНАМИКИ
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 2. Снимите облицовочную панель
двери. На моделях Avalon, в отличие от других, динамики установлены
в передних и задних дверях, крепление их одинаково.
|
 |

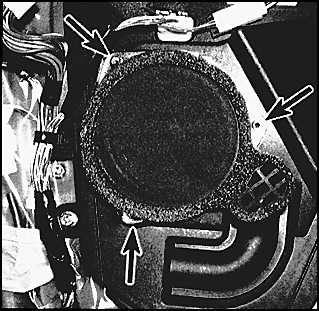

3. Отверните винты крепления,
отсоедините разъем и снимите динамик.
|
| 4. Установка выполняется в обратном
порядке.
|
|
ЗАДНИЙ ДИНАМИК, ВМОНТИРОВАННЫЙ В ВЕЩЕВОЙ ЛОТОК
| ПОРЯДОК ВЫПОЛНЕНИЯ |
2. Снимите вещевой лоток.
Предупреждение
Solara и Camry динамики расположены по бокам вещевого лотка, на
части моделей Avalon на лотке установлен один динамик низкой частоты.
|
| 3. Отверните винты. Со стороны багажника отсоедините
разъем и снимите динамик.
|
| 4. Установите динамик в обратном порядке.
|
|
ДИНАМИКИ ВЫСОКОЙ ЧАСТОТЫ
Эти дополнительные динамики предусмотрены на части автомобилей и смонтированы
в передней двери.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 2. Подденьте динамик отверткой, достаньте
и отсоедините разъем. |
| 3. Установите динамик в обратном порядке.
|
|
