12.1.10. Переключатели панели приборов

ОБЩИЕ СВЕДЕНИЯ

ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СВЕТОВОЙ СИГНАЛИЗАЦИИ

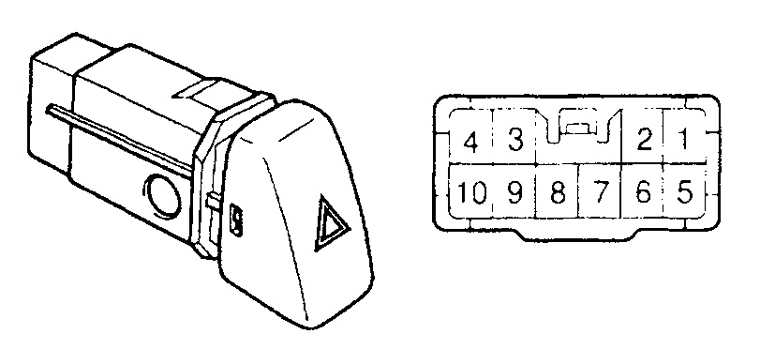

Выключатель аварийной световой сигнализации и диаграмма для его проверки

12.1.10 Переключатели панели приборов Toyota Camry

Положение выключателя
Тестируемые выводы
Наличие цепи
OFF (выключен)
7 – 10
Есть цепь
ON (включен)
5 – 6 – 9
7 – 8
Есть цепь
Цепь освещения
2 – 3
Есть цепь

Выключатель смонтирован в центральной части панели приборов.

Проверка


Проверьте наличие цепи между указанными выводами. Замените выключатель, если результаты хотя бы одной из проверок отрицательные.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Удалите облицовку в центральной части панели приборов.
12.1.10 Переключатели панели приборов Toyota Camry 2. Подайте выключатель вверх и отсоедините разъем, нажмите на защелку (указана стрелкой) и достаньте выключатель.

ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ЗЕРКАЛА

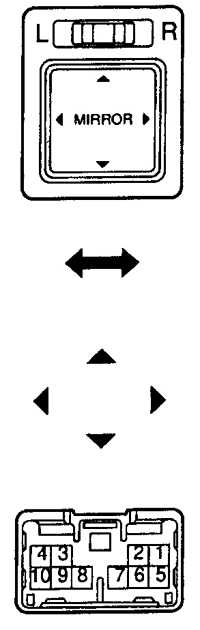

Переключатель электропривода зеркала (Camry, Solara)

12.1.10 Переключатели панели приборов Toyota Camry
Положение переключателя
Тестируемые выводы
Наличие цепи
Выкл.
Нет цепи
Вверх
1 – 9, 6 – 10
Есть цепь
Вниз
1 – 10, 6 – 9
Есть цепь
Влево
5 – 9, 6 – 10
Есть цепь
Вправо
5 – 10, 6 – 9
Есть цепь




Положение переключателя
Тестируемые выводы
Наличие цепи
Выкл.
Нет цепи
Вверх
6 – 10, 7– 9
Есть цепь
Вниз
6 – 9, 7– 10
Есть цепь
Влево
6 – 10, 8– 9
Есть цепь
Вправо
6 – 9, 8– 10
Есть цепь

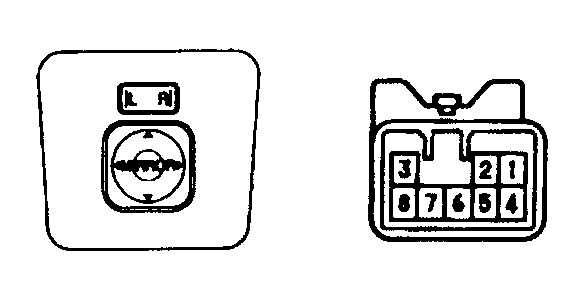

Переключатель электропривода зеркала (Avalon)
12.1.10 Переключатели панели приборов Toyota Camry

ЛЕВАЯ СТОРОНА
Положение переключателя
Тестируемые выводы
Наличие цепи
Выкл.
Нет цепи
Вверх
2 – 6, 1 – 3 – 8
Есть цепь
Вниз
3 – 6, 1 – 2 – 8
Есть цепь
Влево
1 – 3 – 6, 2 – 8
Есть цепь
Вправо
1 – 2 – 6, 3 – 8
Есть цепь

ПРАВАЯ СТОРОНА
Положение переключателя
Тестируемые выводы
Наличие цепи
Выкл.
Нет цепи
Вверх
2 – 5, 1 – 3 – 7
Есть цепь
Вниз
3 – 5, 1 – 2 – 7
Есть цепь
Влево
1 – 3 – 5, 2 – 7
Есть цепь
Вправо
3 – 7, 1 – 2 – 5
Есть цепь

Переключатель смонтирован на панели приборов с левой стороны – под вентиляционным соплом на моделях Camry и Avalon, или справа от сопла на моделях Solara.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте наличие цепи между указанными выводами. Замените переключатель если результаты хотя бы одной из проверок отрицательные.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Осторожно подденьте и достаньте переключатель.
2. Отсоедините разъем и снимите переключатель.
3. Установите переключатель в обратном порядке.

ПЕРЕКЛЮЧАТЕЛЬ КОНТРОЛЯ ТЯГИ

Переключатель контроля тяги работает совместно с ABS-системой для того, чтобы улучшить тягу в некоторых дорожных условиях. Переключатель смонтирован на панели слева от руля.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте наличие цепи между выводами переключателя, достав его. При нажатии контакты должны замкнуться, а при отпускании – разомкнуться. В противном случае выключатель замените.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Осторожно подденьте и достаньте переключатель.
2. Отсоедините разъем и снимите переключатель.
3. Установите переключатель в обратном порядке.

ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ НА ПАНЕЛИ ПРИБОРОВ

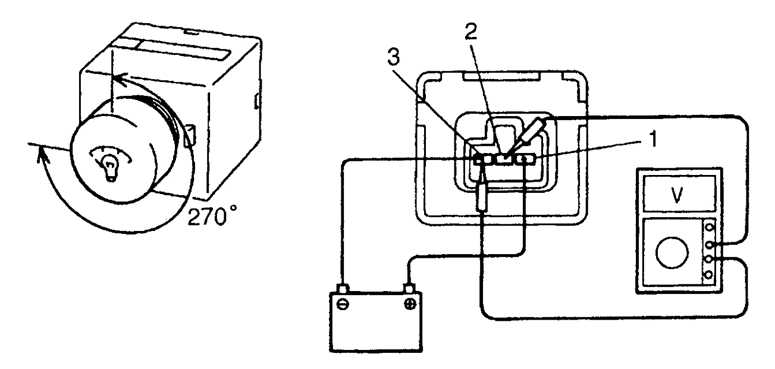

Проверка выключателя освещения на панели приборов

12.1.10 Переключатели панели приборов Toyota Camry
При вращении рукоятки напряжение между выводами 2 и 3 должно меняться.

На рассматриваемых автомобилях применяется либо дисковый выключатель освещения, который смонтирован в верхней левой части панели приборов, либо выключатель с вынесенной рукояткой, расположенный под левым вентиляционным соплом на панели приборов. Выключатели обоих типов совмещены с реостатом, который предназначен для регулировки освещения.

Проверка


ПОРЯДОК ВЫПОЛНЕНИЯ
1. На снятом выключателе проверьте реостат, для чего выполните подключения по схеме (см. рис. Проверка выключателя освещения на панели приборов). При вращении рукоятки напряжение между выводами 2 и 3 должно меняться. В противном случае выключатель замените.

Замена

На автомобилях с реостатом освещения под левым соплом подденьте и достаньте выключатель. Для замены дискового выключателя надо снять щиток приборов.
