Тойота Камри (96+ года). Декоративные панели передней части облицовки салона



Тойота Камри (96+ года). Декоративные панели передней части облицовки салона

11.23. Декоративные панели передней части облицовки салона

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы

ОБЛИЦОВКА ЩИТКА ПРИБОРОВ

ПОРЯДОК ВЫПОЛНЕНИЯ
2. На автомобилях с регулируемой рулевой колонкой полностью опустите колонку вниз.

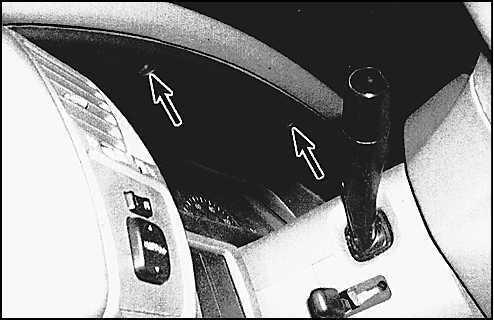

11.23 Декоративные панели передней части облицовки салона Toyota Camry 3. На моделях Camry отверните два винта в верхней части облицовки щитка приборов, подайте облицовку на себя и выведите из зацепления с защелками (на моделях Avalon предусмотрено 4 винта).
4. Лезвием отвертки осторожно подденьте нижнюю часть облицовки и выведите из зацепления с защелками.
5. Установка выполняется в обратном порядке.

КОЛЕННЫЙ БУФЕР

ПОРЯДОК ВЫПОЛНЕНИЯ
2. Отверните винты крепления рычага замка капота к коленному буферу.
3. Надавите на боковину ящика для мелочей (если предусмотрен) и снимите его с коленного буфера.

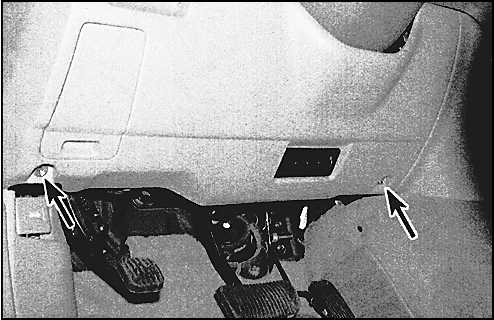

11.23 Декоративные панели передней части облицовки салона Toyota Camry 4. Отверните два болта крепления коленного буфера, подайте буфер на себя и снимите с защелок. На моделях Avalon снимите предварительно крышку блока предохранителей, смонтированного со стороны водителя.

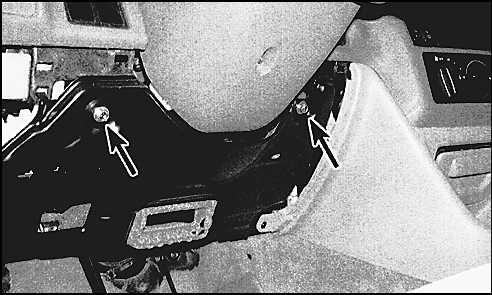

11.23 Декоративные панели передней части облицовки салона Toyota Camry 5. Если необходим доступ к пространству под передней панелью, то отверните болты крепления подколенного буфера, которые одновременно крепят и усилительную пластину. Подайте на себя нижний край усилительной пластины буфера и снимите.
6. Установка выполняется в обратном порядке.

ЦЕНТРАЛЬНАЯ ОБЛИЦОВОЧНАЯ ПАНЕЛЬ

ПОРЯДОК ВЫПОЛНЕНИЯ

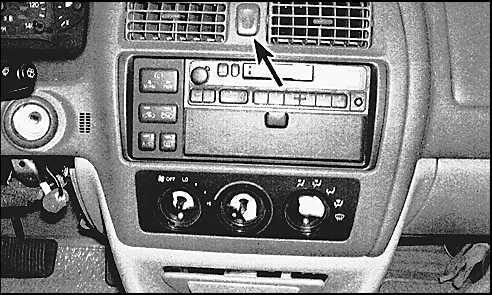

11.23 Декоративные панели передней части облицовки салона Toyota Camry 2. Подденьте и снимите с защелок центральную облицовочную панель. На моделях Avalon подайте на себя панель и отсоедините разъем от выключателя аварийной сигнализации (стрелка).
3. Установите панель в обратном порядке.

НИЖНЯЯ ОБЛИЦОВОЧНАЯ ПАНЕЛЬ СО СТОРОНЫ ПАССАЖИРА И ПЕРЧАТОЧНЫЙ ЯЩИК

ПОРЯДОК ВЫПОЛНЕНИЯ
2. Нижняя облицовочная панель со стороны пассажира крепится защелками. Подденьте панель и снимите с защелок.
3. На моделях Camry откройте перчаточный ящик и подайте внутрь боковины ящика, затем отверните винты крепления. На моделях Solara отверните два нижних винта, откройте перчаточный ящик и отверните верхние винты. Снимите ящик вместе с облицовочной панелью.

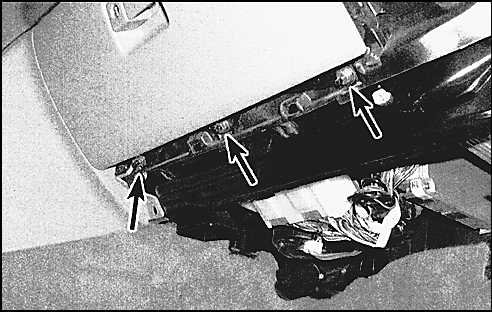

11.23 Декоративные панели передней части облицовки салона Toyota Camry 4. На моделях Avalon отверните три гайки под дверцей ящика и снимите дверцу.
