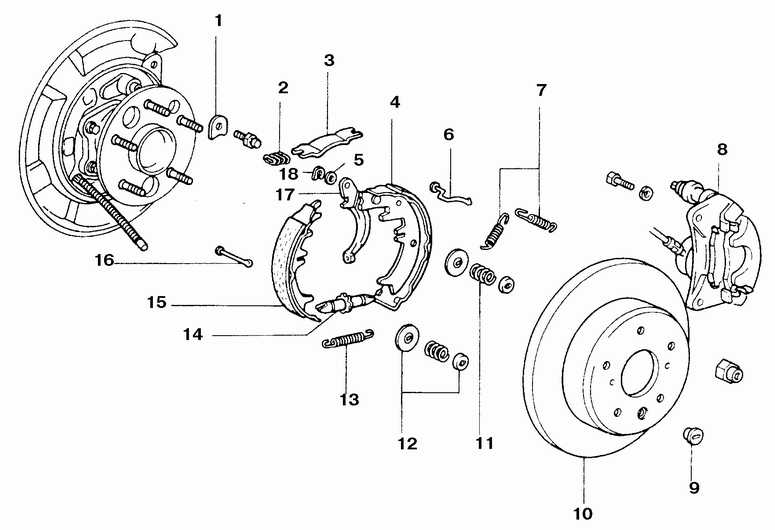

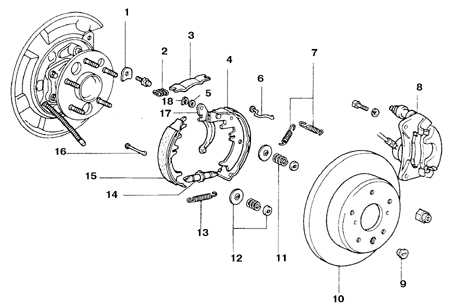

| 1. Снимите диск тормоза (см. подраздел
10.6.). |
| 2. Проверьте остаточную толщину
фрикционных накладок. Колодки подлежат замене, если толщина материала
менее 0,8 мм. |

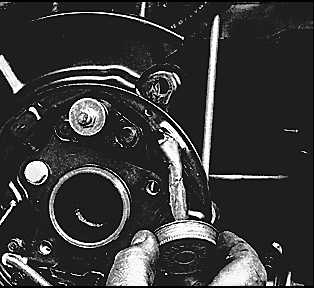

| 3. Снимите ступицу с подшипниками
(см. раздел 9.1.14.). |
 |
4. Очистите детали тормоза специальным
составом. |
 |
|

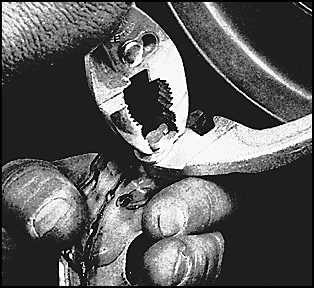

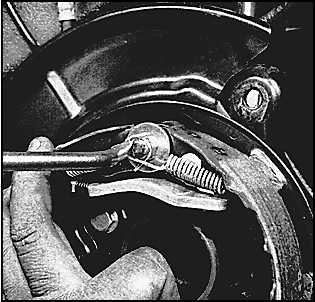

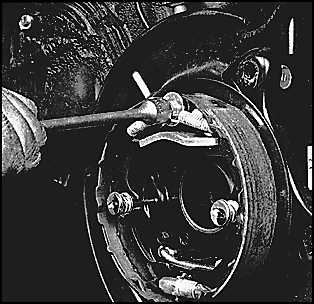

| 5. Снимите стягивающую пружину задней
колодки стояночного тормоза с оси и отцепите пружину от задней колодки. |
 |
|
| 6. Снимите стягивающую пружину передней
колодки стояночного тормоза с оси и отцепите пружину от передней колодки. |
 |

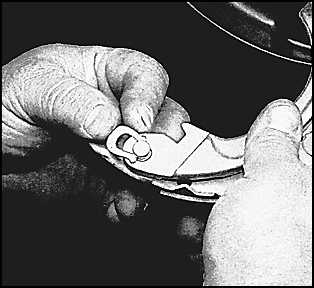

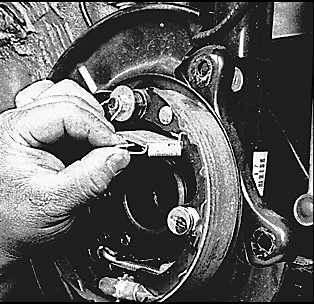

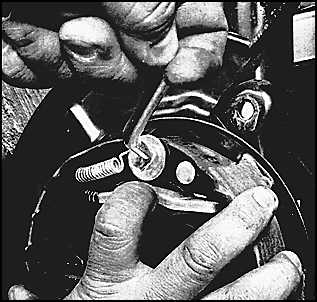

7. Снимите прижимную пружину
задней колодки и достаньте ось. |
 |
8. Снимите распорку. |
 |
9. Снимите прижимную пружину передней колодки
и достаньте ось. |
 |

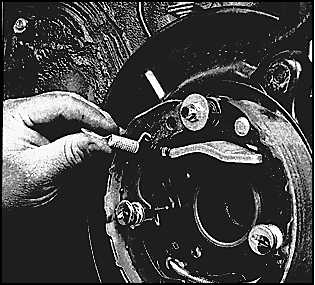

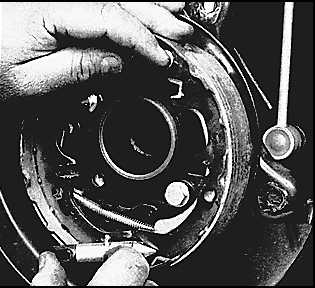

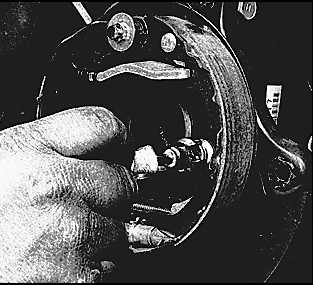

10. Снимите регулятор зазора между колодками
и барабаном диска (стягивающая пружина находится за регулятором и
на снимке не видна). |
 |
|

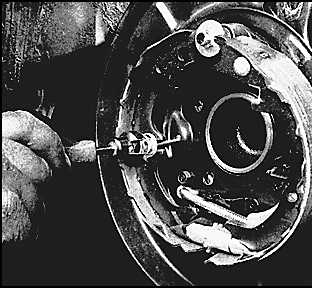

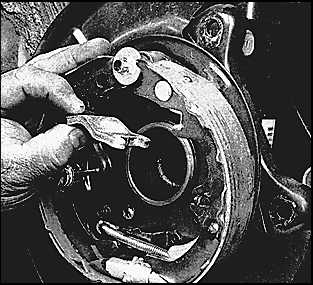

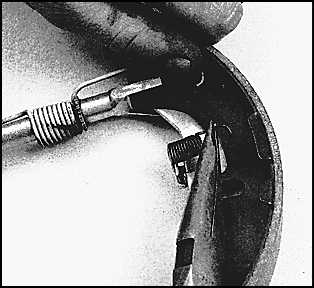

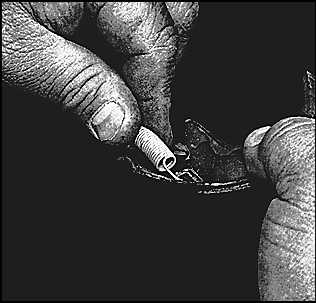

| 11. Достаньте разрезную пружинную
шайбу с оси рычага привода колодки стояночного тормоза на задней колодке
и снимите рычаг. |
 |
12. Смажьте тонким слоем тугоплавкой
смазки трущуюся поверхность щита тормоза. |
 |

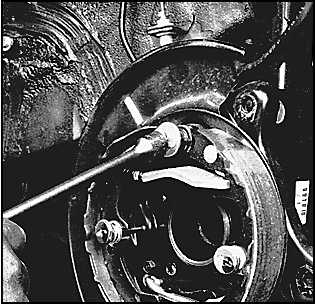

13. Оденьте трос на рычаг и зафиксируйте
пружинной разрезной шайбой. |
 |
|
| 14. Оденьте стягивающую пружину
с обратной стороны задней колодки и с обратной стороны передней колодки. |
 |

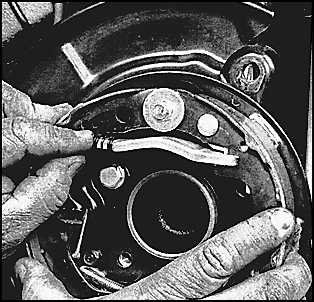

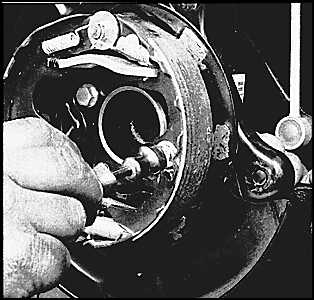

15. Установите регулятор, подведя колодки
друг к другу. Окончания регулятора должны войти в зацепление с колодками.
|
 |
16. Установите колодки, установите распорку
и пружину. Вильчатые окончания распорки должны зайти в пазы колодок. |
 |
|

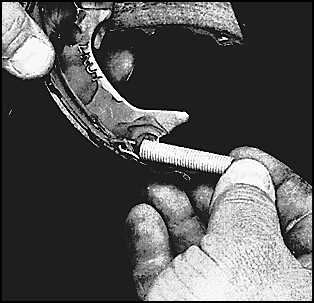

| 17. Установите возвратную пружину
передней и задней колодки. |
 |
|
| 18. Установите прижимную пружину
задней и передней колодки |
 |

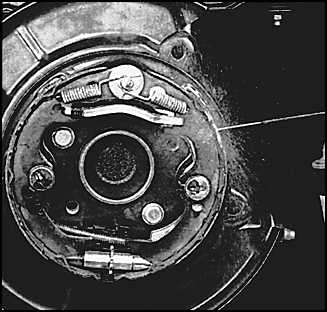

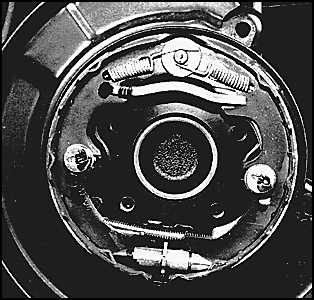

19. В результате правильной сборки детали
располагаются как на рисунке. |
| 20. Установите диск тормоза и закрепите,
навернув 3 гайки колеса. |
 |

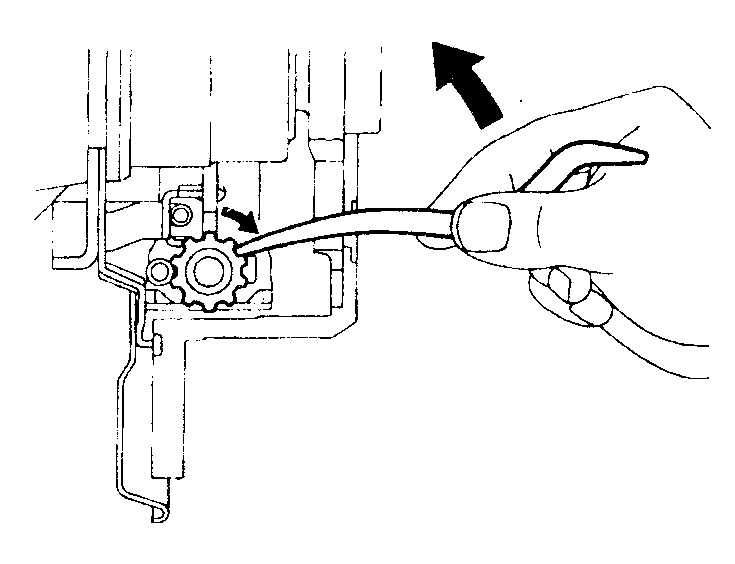

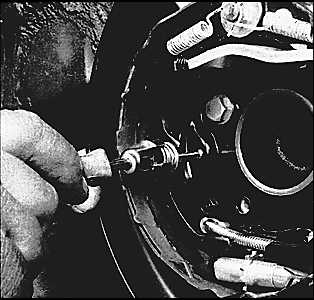

21. Выверните из диска заглушку. Отрегулируйте
колодки, для чего вращая маховичок шпильки регулятора разведите колодки
до упора в барабан (барабан при этом не должен вращаться) и отведите,
отвернув маховичок регулятора на 8 зубцов. |
 |

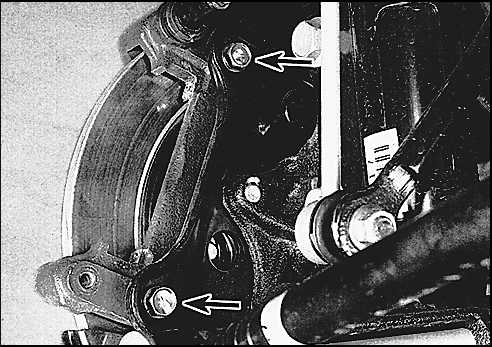

22. Установите кронштейн суппорта, затяните
болты с заданным моментом. |
| 23. Установите колесо. |
| 24. На а/м, оборудованных рычагом
стояночного тормоза, проверьте число щелчков рычага до полного торможения,
которое должно быть от 5 до 8. В противном случае отрегулируйте. |
| 25. Для приработки колодок стояночного
тормоза поступите следующим образом. На а/м, оборудованных рычагом
стояночного тормоза, двигаясь со скоростью 50 км/час по ровному сухому
шоссе, включите тормоз, приложив к рычагу усилие 8кГс. На а/м с педалью
стояночного тормоза, включите тормоз, приложив к усилие на педаль
13кГс. Проехав примерно 0,5 км, отпустите педаль. |
| 26. Повторите эту процедуру 2–3
раза, давая предварительно остыть колодкам. |
