9.2.6. Насос гидроусилителя

ОБЩИЕ СВЕДЕНИЯ

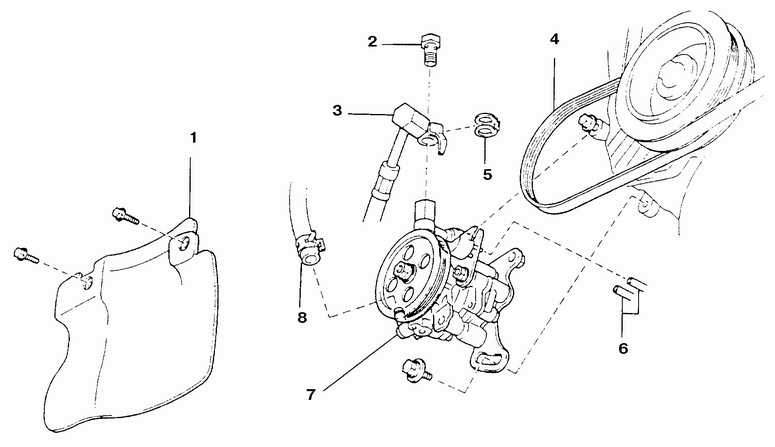

Насос гидроусилителя руля (для автомобилей с 4-цилиндровым двигателем)

9.2.6 Насос гидроусилителя Toyota Camry
1. Правая защитная панель переднего крыла
2. Болт штуцера
3. Напорная трубка
4. Ремень
5. Прокладка
6. Вакуумный шланг
7. Лопастной насос гидроусилителя
8. Шланг возврата жидкости

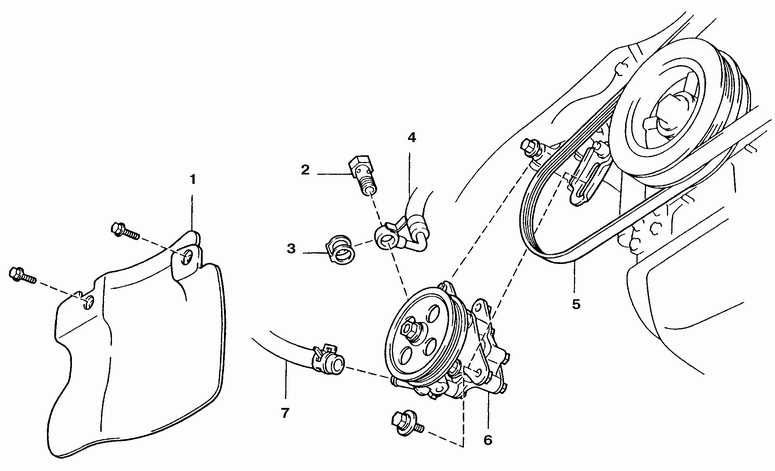

Насос гидроусилителя руля (для автомобилей с 6-цилиндровым двигателем)

9.2.6 Насос гидроусилителя Toyota Camry
1. Правая защитная панель переднего крыла
2. Болт штуцера
3. Прокладка
4. Напорная трубка
5. Ремень
6. Лопастной насос гидроусилителя
7. Шланг возврата жидкости

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Удалите жидкость из бачка гидроусилителя, отсосав грушей или шприцем.
3. Поднимите переднюю часть автомобиля и снимите правое переднее колесо.
4. Снимите защитную панель переднего крыла.
5. Ослабьте хомут и отсоедините шланг от насоса гидроусилителя.
6. Отверните болт штуцера и отсоедините от гидроусилителя трубку, медные уплотнители штуцера после разборки этого соединения подлежат замене.
7. Отпустите болт оси поворота насоса и болт натяжителя ремня, снимите ремень привода.
8. Удалите осевой болт и болт натяжителя ремня. Снимите насос.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка выполняется в обратном порядке. Отрегулируйте натяжение ремня.
2. Заполните бачок жидкостью и удалите воздух.
