Тойота Камри (96+ года). Выключатель блокировки зажигания



Тойота Камри (96+ года). Выключатель блокировки зажигания

8.2.7. Выключатель блокировки зажигания

ОБЩИЕ СВЕДЕНИЯ

Выключатель блокировки не позволяет завести двигатель, если включена какая-либо передача, кроме парковочной и нейтральной.

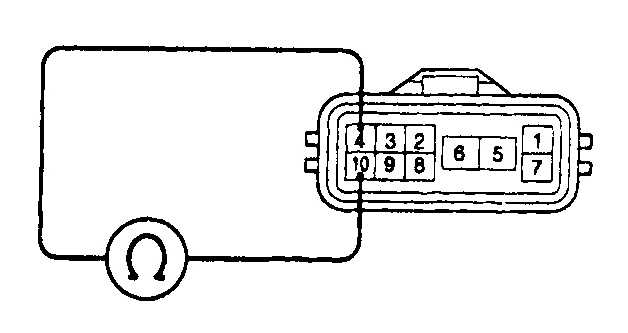

Проверка переключателя (4-цилиндровые модели)

8.2.7 Выключатель блокировки зажигания Toyota Camry
Положение рычага переключателя передач
Номера контактов, цепь между контактами замкнута
P
4 – 7
5 – 6
R
4 – 8
N
4 – 10
5 – 6
D
4 – 9
2
2 – 4
L
2 – 3

Проверка переключателя (6-цилиндровые модели)

8.2.7 Выключатель блокировки зажигания Toyota Camry
Положение рычага переключателя передач
Номера контактов, цепь между контактами замкнута
P
2 – 7
5 – 6
R
2 – 8
N
2 – 9
5 – 6
D
2 – 10
2
2 – 3
L
2 – 4

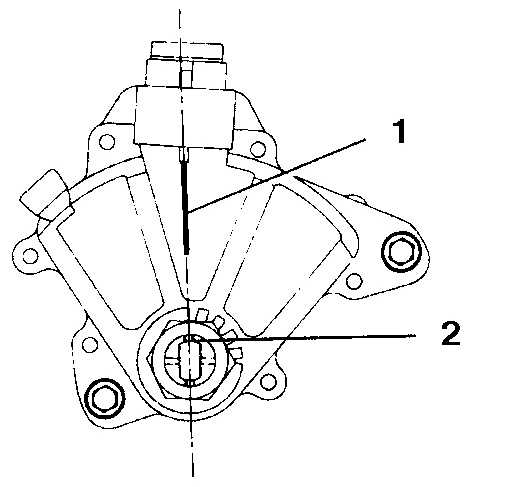

Регулировка выключателя (4-цилиндровые модели)

8.2.7 Выключатель блокировки зажигания Toyota Camry
1. Установочная линия

2. Прорезь

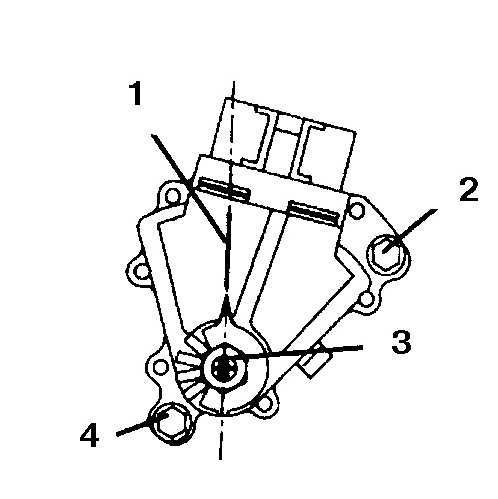

Регулировка выключателя (6-цилиндровые модели)
8.2.7 Выключатель блокировки зажигания Toyota Camry
1. Установочная линия

2. Болт

3. Прорезь

4. Болт

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите и закрепите переднюю часть автомобиля.
2. Отсоедините провод от выключателя.
3. Проверьте при помощи омметра, как работает выключатель во всех положениях (см. рис. Проверка переключателя 4-цилиндровых моделей и рис. Проверка переключателя 6-цилиндровых моделей).
4. При необходимости замените выключатель.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите и закрепите переднюю часть автомобиля.
2. Отсоедините провод от выключателя.

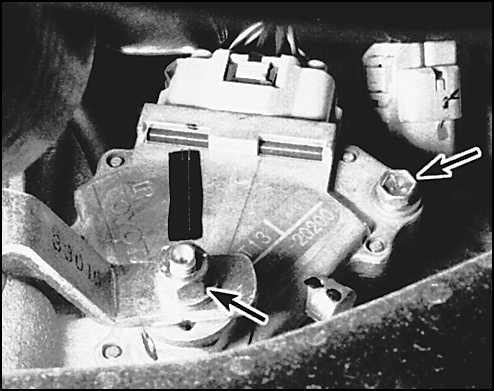

8.2.7 Выключатель блокировки зажигания Toyota Camry 3. Скрутите гайку переключающего рычага на коробке передач (левая стрелка), снимите рычаг и выкрутите болты выключателя.
4. Снимите выключатель.
5. Установка проводится в обратном порядке снятия.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ
Ослабьте болты выключателя и поверните его так, чтобы совместить прорезь и установочную линию (см. рис. Регулировка выключателя 4-цилиндровых моделей и рис. Регулировка выключателя 6-цилиндровых моделей). Затяните болты выключателя.
