8.1.3. Тросики рычага переключения передач

ОБЩИЕ СВЕДЕНИЯ

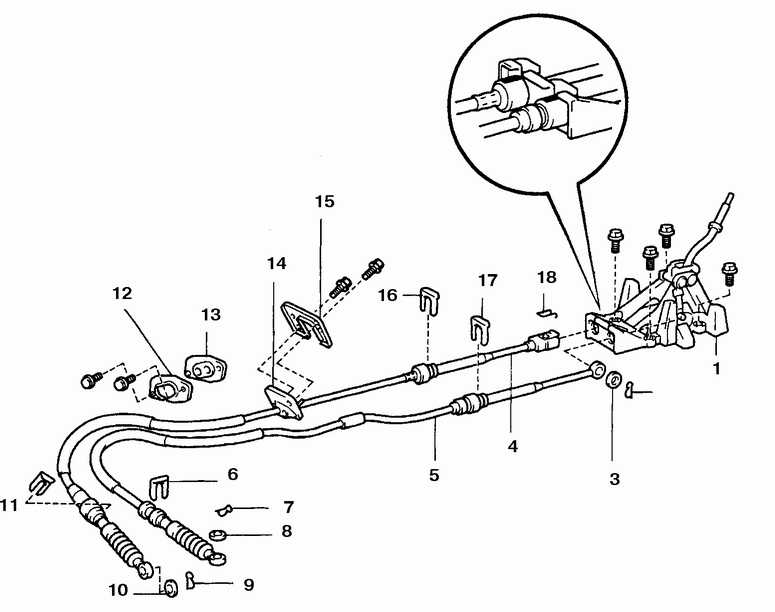

Тросики переключения передач

8.1.3 Тросики рычага переключения передач Toyota Camry
1. Блок рычага переключения передач
2. Фиксатор
3. Шайба
4. Тросик переключения передач
5. Тросик выбора передачи
6. Фиксатор
7. Фиксатор
8. Шайба
9. Фиксатор
10. Шайба
11. Фиксатор
12. Фиксатор резиновой втулки тросиков
13. Резиновая втулка
14. Резиновая втулка тросика
15. Фиксатор резиновой втулки
16. Фиксатор
17. Фиксатор
18. Фиксатор

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите центральную панель.
2. Поднимите автомобиль и закрепите его на опорах.
3. Снимите фиксаторы, крепящие тросики к коробке передач.
4. Снимите фиксаторы, крепящие тросики к кронштейну на коробке передач.
5. Выкрутите винты, крепящие держатель тросиков, расположенный на разделительной перегородке двигательного отсека и салона.
6. Снимите фиксаторы, крепящие тросики к рычагу переключения передач.
7. Снимите остальные фиксаторы тросиков и снимите тросики.
8. Установка проводится в обратном порядке снятия.
