3.4.6. Катушка(и) зажигания
|
|

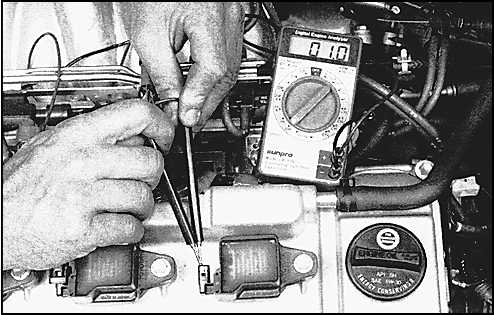

На двигателях V6 переведите ключ зажигания
в положение Off, отсоедините разъемы от катушек и проверьте сопротивление
первичных цепей катушек. |
Предупреждение
эта процедура не предусмотрена.
|
|

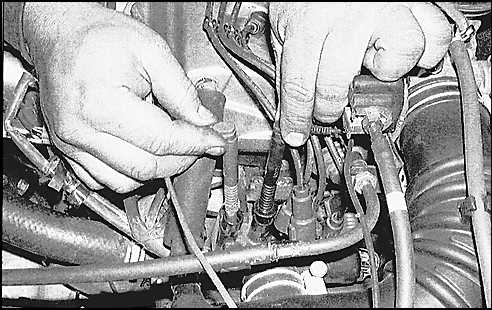

Проверьте сопротивление вторичных цепей катушек. Для этого переведите
ключ зажигания в положение Off, обозначьте и отсоедините от катушек высоковольтные
провода (4-цилиндровый двигатель).
|
|
|
На двигателях V6 надо снять катушку. Если сопротивления отличаются от
нормативного, то катушку зажигания замените.
|
Замена
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините батарею от массы.
|
|
4-ЦИЛИНДРОВЫЕ ДВИГАТЕЛИ
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 2. Снимите дроссельный патрубок
(см. подраздел 6.14.). |
| 3. Обозначьте и отсоедините от
катушки разъем и высоковольтные провода. |
|

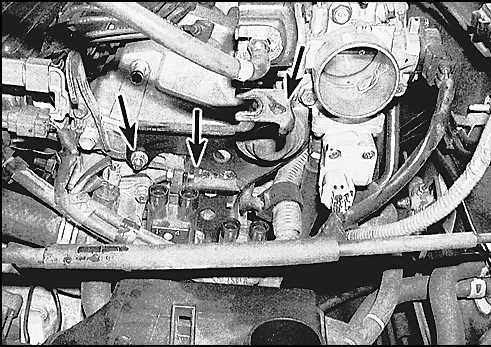

4. Отверните болты (стрелки)
и снимите катушку с кронштейном. |
| 5. Отверните болты и снимите катушку
с кронштейна. |
| 6. Установка выполняется в обратном
порядке. |
|
6-ЦИЛИНДРОВЫЕ ДВИГАТЕЛИ
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 2. Обозначьте и отсоедините от катушки разъем
и высоковольтные провода. |
| 3. Отверните болты и снимите катушку с кронштейна.
|
| 4. Установка выполняется в обратном порядке.
|
|
