3.2.3. Верхняя мертвая точка (ВМТ) поршня N1

ОБЩИЕ СВЕДЕНИЯ

За верхнюю мертвую точку принимается высшая точка, которой достигает поршень N1 в момент такта сжатия.

Поршень N1 расположен в передней части правого ряда цилиндров со стороны газораспределительного ремня.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора и при необходимости вывинтите свечи зажигания.
2. Снимите внешнюю крышку газораспределительного ремня.
3. Поверните коленчатый вал так, чтобы синхронизационные метки звездочек распределительных валов были направлены вверх и совмещены с прорезями в крышке газораспределительного ремня. На каждой звездочке имеется две метки (см. таблицу Метки распределительного вала).

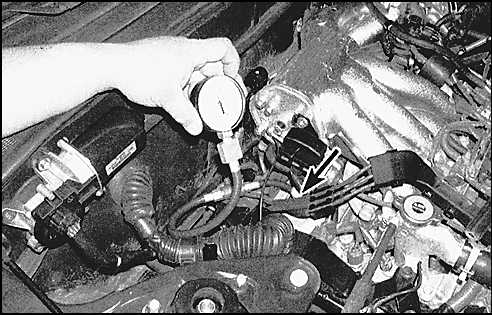

3.2.3 Верхняя мертвая точка (ВМТ) поршня N1 Toyota Camry 4. Для установки поршня в ВМТ подсоедините специальный измеритель давления в отверстие свечи зажигания.

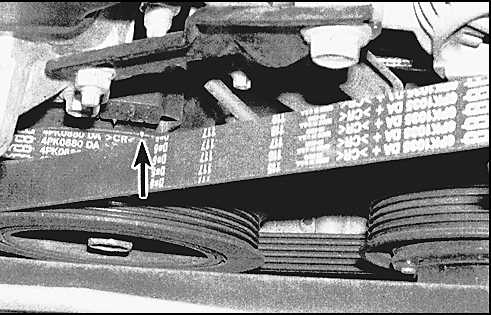

3.2.3 Верхняя мертвая точка (ВМТ) поршня N1 Toyota Camry 5. Совместите прорезь в шкиве коленчатого вала с отметкой ноль (стрелка) на пластине с синхронизационными метками. Когда метки совмещены, поршень N1 находится в ВМТ в момент сжатия.

Метки распределительного вала

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ
МЕТКА, КОТОРУЮ НЕОБХОДИМО ИСПОЛЬЗОВАТЬ
Выпускных клапанов правой головки цилиндров
1
Впускных клапанов правой головки цилиндров
2
Впускных клапанов левой головки цилиндров
3
Выпускных клапанов левой головки цилиндров
4
