Toyota Rav4. Электрические стеклоподъёмники

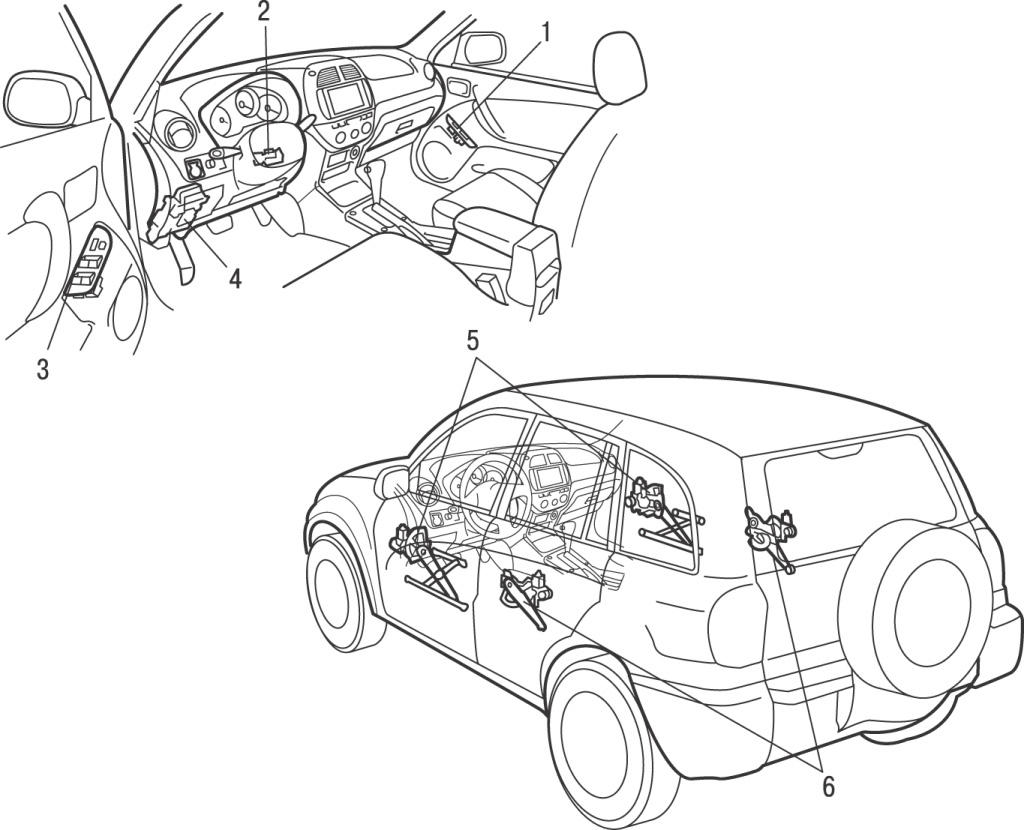

Рисунок - 15.61. Расположение компонентов стеклоподъемников с электрическим приводом: 1 – главный переключатель стеклоподъемников расположенный на двери водителя; 2 – замок зажигания; 3 – переключатель стеклоподъемника двери водителя; 4 – Реле и предохранители системы стеклоподъемников в блоке предохранителей и реле; 5 – электродвигатели стеклоподъемников передних дверей; 6 – электродвигатели стеклоподъемников задних дверей

Стеклоподъемник с электрическим приводом осуществляет подъем или опускание стёкла электродвигателем, расположенным в двери. Система состоит из переключателей, реле, электродвигателей, механизмов стеклоподъемников и электрических цепей, соединяющих все компоненты ( смотрите рисунок - 15.61 )
Управление подъемом или опусканием стекол осуществляется от главного переключателя, расположенного на двери водителя или отдельными переключателями, расположенными на каждой двери. В каждой двери расположен реверсивный электродвигатель привода стеклоподъемников. Положение переключателя определяет полярность напряжения, подаваемого к электродвигателю.
Каждая электрическая цепь защищена предохранителем и автоматом защиты (токовым реле). Каждый двигатель также оборудован внутренним автоматом защиты.
Стеклоподъемники с электрическим приводом работают только при включенном зажигании.
Проверку стеклоподъемников производите следующим образом:
Если стеклоподъемники не работают, в первую очередь проверьте целостность предохранителя и состояние автомата защиты.
Если не работают стеклоподъемники только задних дверей или работают только от главного переключателя, проверьте переключатели, расположенные в задних дверях и при необходимости замените их.
Проверьте электрическую цепь между переключателем и блоком предохранителей и реле и при необходимости восстановите ее.
Если от главного переключателя не работает стеклоподъемник только одной двери, проверьте работу стеклоподъемника от переключателя, расположенного на двери.
Если стеклоподъемник работает только от одного переключателя и не работает от другого, проверьте состояние того переключателя. Если переключатель исправен, проверьте электрическую цепь между переключателем и соответствующим электродвигателем и при необходимости восстановите ее.
Если стеклоподъемник не работает ни от одного переключателя, снимите обивку двери и проверьте наличие напряжения на переключателе и электродвигателе при включенном переключателе.
Если напряжение подается на электродвигатель, отсоедините стекло от механизма стеклоподъемника, вручную переместите стекло вверх и вниз и убедитесь, что стекло перемещается легко и без заеданий.
Также проверьте состояние механизма стеклоподъемника. Если механизм стеклоподъемника не поврежден и стекло перемещается легко и без заеданий, замените электродвигатель.
Если напряжение не подается к электродвигателю, проверьте электрическую цепь между переключателем и соответствующим электродвигателем и при необходимости восстановите ее.
После устранения неисправностей проверьте работу стеклоподъемников.
