Toyota Rav4. Привод наружных зеркал

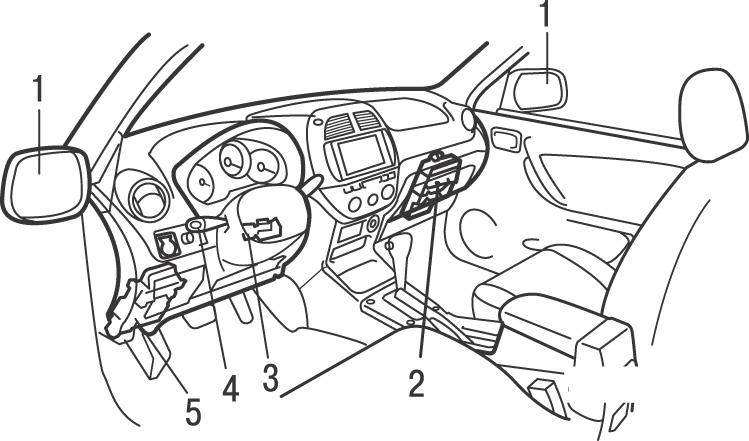

Рисунок - 15.59. Расположение компонентов управления наружными зеркалами заднего вида: 1 – электродвигатели, расположенные в корпусах зеркал; 2 – блок ECU, расположенный со стороны переднего пассажира; 3 – замок зажигания; 4 – переключатель регулировки положения наружных зеркал; 5 – блок предохранителей со стороны водителя

Для регулировки положения каждого наружного зеркала заднего вида используются 2 электродвигателя: один для регулировки в вертикальной, второй — в горизонтальной плоскостях ( смотрите рисунок - 15.59 )
Переключатель имеет селектор, который подает напряжение на правое или левое зеркало.
Проверку привода наружных зеркал заднего вида производите следующим образом.
Включите зажигание, не пуская двигатель. Опустите передние стёкла и поочередно поверните зеркала в вертикальной и горизонтальной плоскостях, прислушиваясь к звуку работающих двигателей.
Если двигатель работает, а зеркало не перемещается, возможно, неисправен механизм привода зеркала. Снимите и разберите зеркало для определения причины неисправности.
Если зеркала не перемещаются и не слышно работы двигателей, проверьте целостность предохранителя.
Если предохранитель исправен, снимите с панели приборов переключатель и проверьте его состояние.
В соответствии с электрическими схемами проверьте надежность подсоединения проводов зеркал, соединенных с «массой».
Если зеркало все еще не работает, снимите его и проверьте подачу напряжения к зеркалу.
Если нет напряжения даже в одном положении переключателя, проверьте электрическую цепь между зеркалом и переключателем.
Если напряжение присутствует при всех рабочих положениях переключателя, снимите зеркало и проверьте работоспособность электродвигателей, соединяя их дополнительными проводами с аккумуляторной батареей. Если двигатели не работают, замените зеркало.
