Toyota Rav4. Подрулевые переключатели





    ПРЕДУПРЕЖДЕНИЕ !
Автомобили оборудованы системами безопасности (SRS), включающими подушки безопасности и натяжители ремней безопасности. Перед проведением работ около датчиков удара, панели приборов и рулевой колонки отсоедините сначала отрицательную, а затем положительную клеммы от аккумуляторной батареи и подождите 2 мин. Это исключит несанкционированное раскрытие подушек безопасности и срабатывание натяжителей ремней безопасности, которые могут нанести телесные повреждения.

Замену комбинированных подрулевых переключателей производите следующим образом:
Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
Снимите рулевое колесо.
Снимите кожухи рулевой колонки.
Отсоедините Разъёмы от комбинированных переключателей.

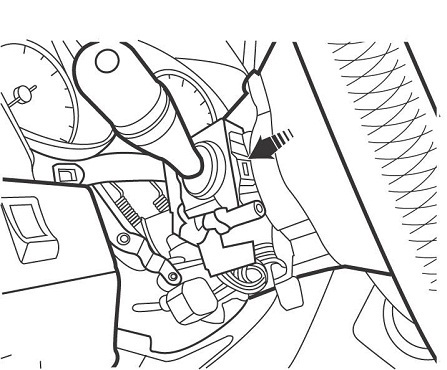

Рисунок - 15.20. Расположение винтов крепления комбинированного переключателя указателей поворота и света фар

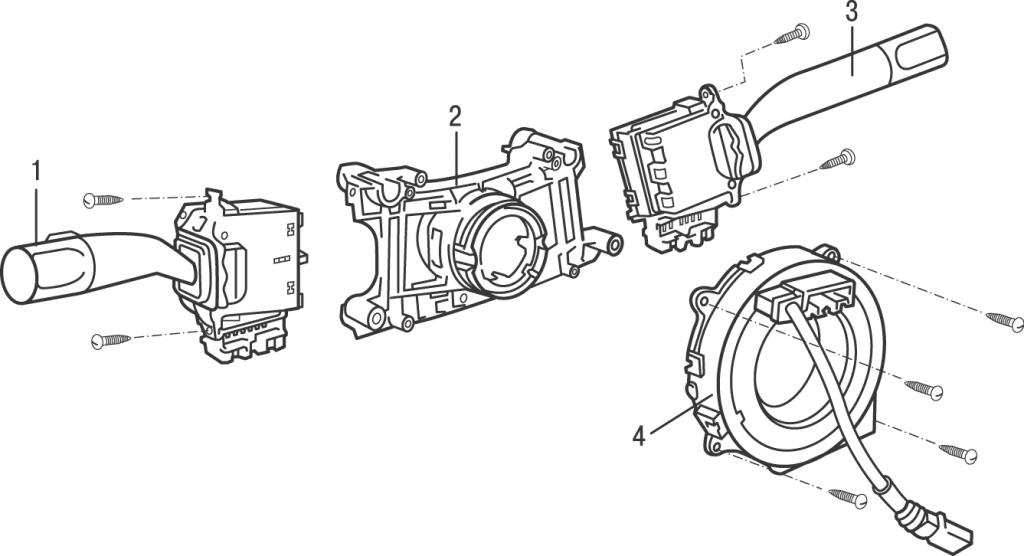

Рисунок - 15.21. Комбинированные подрулевые переключатели: 1 – Переключатель фар и поворотников; 2 – корпус переключателей; 3 – переключатель стеклоочистителя; 4 – спиральный провод



Выверните винты и снимите комбинированные переключатели с рулевой колонки ( смотрите рисунок - 15.20 , 15.21)
Установку подрулевых переключателей производите в последовательности, обратной снятию.
