Toyota Rav4. Передние крылья

ПРЕДУПРЕЖДЕНИЕ !
Автомобили оборудованы системами безопасности (SRS), включающими подушки безопасности и натяжители ремней безопасности. Перед проведением работ около датчиков удара, панели приборов и рулевой колонки отсоедините сначала отрицательную, а затем положительную клеммы от аккумуляторной батареи и подождите 2 мин. Это исключит несанкционированное раскрытие подушек безопасности и срабатывание натяжителей ремней безопасности, которые могут нанести телесные повреждения.

Снятие передних крыльев производите следущим образом:
Затяните Ручной (стояночный) тормоз и заблокируйте задние колеса упорами.
Ослабьте гайки крепления переднего колеса.
Поднимите переднюю часть автомобиля и установите на опоры.
Снимите переднее колесо.
Откройте капот.
На моделях до 2001 года снимите панель, расположенную под фарой.
На моделях с 2001 года снимите решетку радиатора.
Снимите передний бампер (см. выше)
Снимите фару.

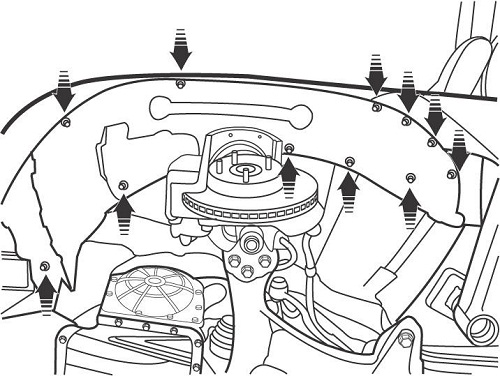

Рисунок - 14.12. Расположение фиксаторов и винтов (нижние фиксаторы не показаны) крепления грязезащитного щитка арки переднего колеса

Освободите фиксаторы, выверните винты и снимите грязезащитный щиток арки переднего колеса ( смотрите рисунок - 14.12 )
Если снимается правое крыло, снимите антенну радиоприемника. При снятии левого крыла снимите стойку поддержки капота в открытом положении.

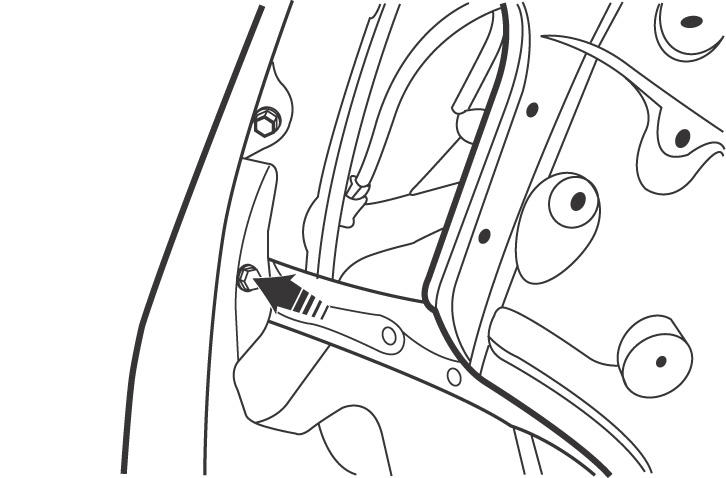

Откройте переднюю дверь и выверните верхний болт крепления крыла к кузову автомобиля.
Выверните нижний болт крепления крыла к кузову автомобиля.

Рисунок - 14.Расположение болта крепления крыла, доступного из-под арки колеса

Выверните болт крепления крыла, доступный из-под арки колеса ( смотрите рисунок - 14.13 )

Рисунок - 14.14. Расположение болта крепления передней части крыла

Выверните болт крепления передней части крыла ( смотрите рисунок - 14.14 )

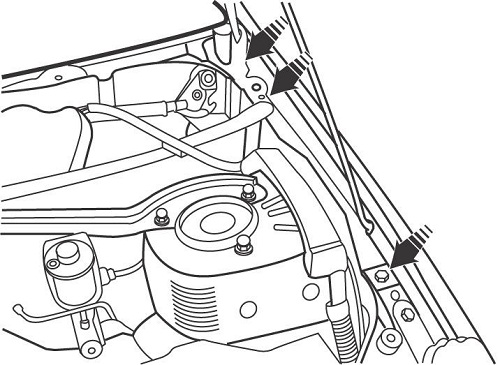

Рисунок - 14.15. Расположение болтов крепления верхней части переднего крыла

Выверните 3 болта крепления верхней части переднего крыла ( смотрите рисунок - 14.15 )
Снимите крыло с автомобиля, при этом соблюдайте осторожность, чтобы не поцарапать панели кузова, расположенные рядом с крылом.
Установку производите в последовательности, обратной снятию, с учетом следующего:
Установите переднее крыло на автомобиль, совместите отверстия под винты и фиксаторы и закрепите его.
При установке крыла проверьте, чтобы зазоры между крылом и капотом, а также между крылом и передней дверью были равномерными по всей длине.
