Toyota Rav4. Передний бампер

Снятие переднего бампера производите следующим образом:
Поднимите автомобиль на подъемнике.
Снимите нижние грязезащитные щитки.
На моделях до 2001 года далее действуйте следующим образом:

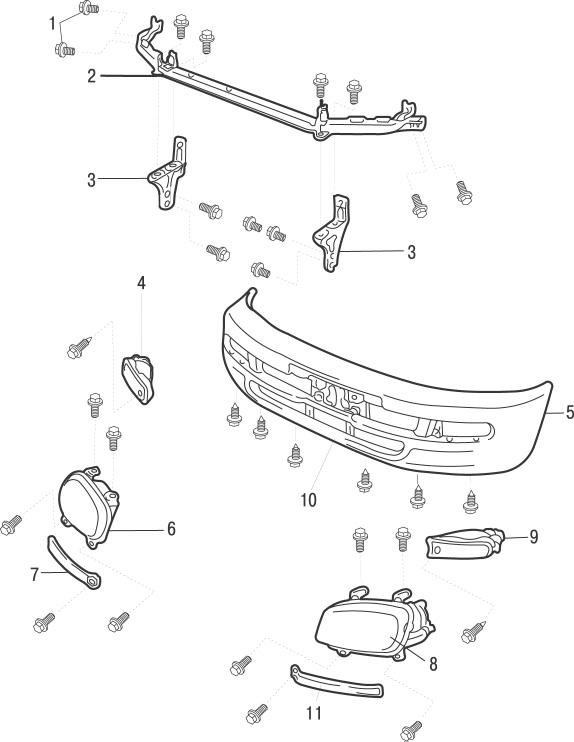

Рисунок - 14.5. Передний бампер моделей 1996 и 1997 годов: 1 – винты; 2 – усилитель переднего бампера; 3 – кронштейн; 4 – фонарь указателя поворота; 5 – декоративная крышка; 6 – фара; 7 – декоративная крышка; 8 – фара; 9 – фонарь указателя поворота; 10 – бампер; 11 – кронштейн

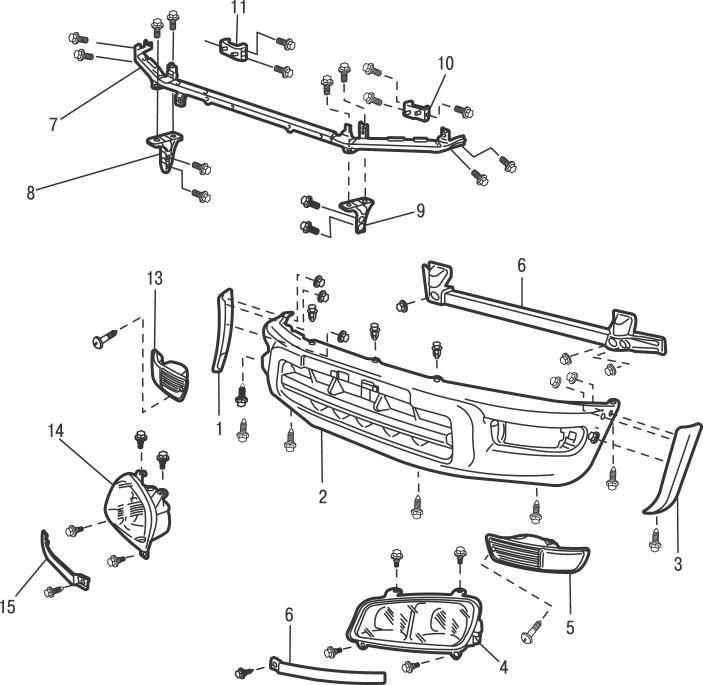

Рисунок - 14.6. Передний бампер моделей с 1998 до 2001 года: 1 – декоративная крышка; 2 – бампер; 3 – крышка бокового продления бампера; 4 – фара; 5 – фонарь указателя поворота; 6 – нижний кронштейн; 7 – усилитель переднего бампера; 8 – боковой кронштейн; 9 – боковой кронштейн; 10 – нижний кронштейн; 11 – нижний элемент жесткости бампера; 12 – крышка бокового продления бампера; 13 – фонарь указателя поворота; 14 – фара; 15 – декоративная крышка

– выверните винты, крепящие верхнюю и боковые части бампера ( смотрите рисунок - 14.5 , 14.6);
– переместите бампер вперед, отсоедините Разъёмы от указателей поворота и снимите бампер с автомобиля;
– если необходимо снять усилитель переднего бампера и кронштейны, предварительно снимите фары.
На моделях с 2001 года далее действуйте следущим образом:
– выверните винты верхнего крепления облицовки радиатора;
– немного отклоните облицовку вперед и отверткой освободите фиксаторы нижнего крепления облицовки радиатора и снимите ее с автомобиля;

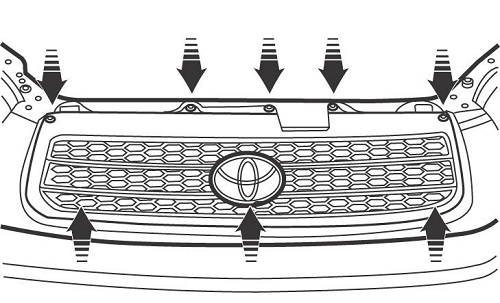

Рисунок - 14.17. Расположение винтов (вверху) и фиксаторов (внизу) крепления облицовки радиатора на моделях с 2001 года

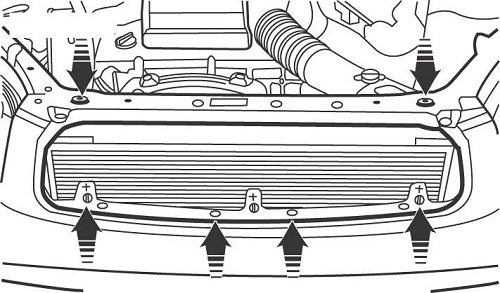

Рисунок - 14.7. Расположение винтов верхнего крепления и фиксаторов нижнего крепления облицовки фар

– выверните винты верхнего крепления (верхние стрелки на рисунок - 14.17 ), освободите фиксаторы (нижние стрелки на рисунок - 14.7 ) нижнего крепления и снимите панель облицовки фар;

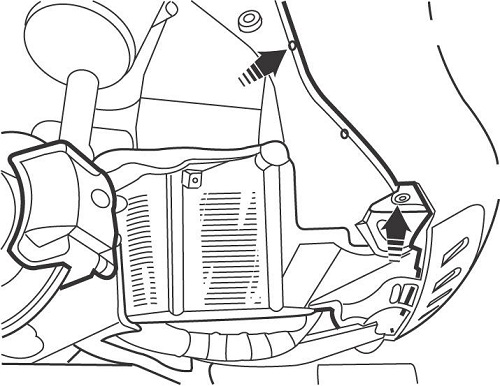

Рисунок - 14.8. Освобождение боковых фиксаторов крепления панели облицовки фар

– потяните облицовку вперед и отверткой отожмите боковые фиксаторы ( смотрите рисунок - 14.8 ) и снимите облицовку фар с автомобиля.
– из-под автомобиля выверните винты нижнего крепления бампера;

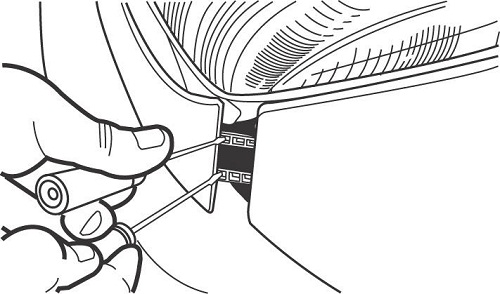

Рисунок - 14.9. Расположение винтов крепления нижних боковых частей переднего бампера

– выверните винты крепления нижних боковых частей бампера ( смотрите рисунок - 14.9 );
– отверните переднюю часть грязезащитных щитков арок передних колес;
– выверните открывшиеся винты крепления бампера к передним крыльям и снимите бампер с автомобиля.
Установку производите в последовательности, обратной снятию.
