Toyota Rav4. Масляный радиатор коробки передач



Масляный радиатор коробки передач устанавливался только (полный привод) выпуска до 2001 года.
Снятие
Снимите нижние брызговики моторного отсека.
Снимите передний бампер.
Отверните соединительные гайки крепления шлангов к патрубкам масляного радиатора.

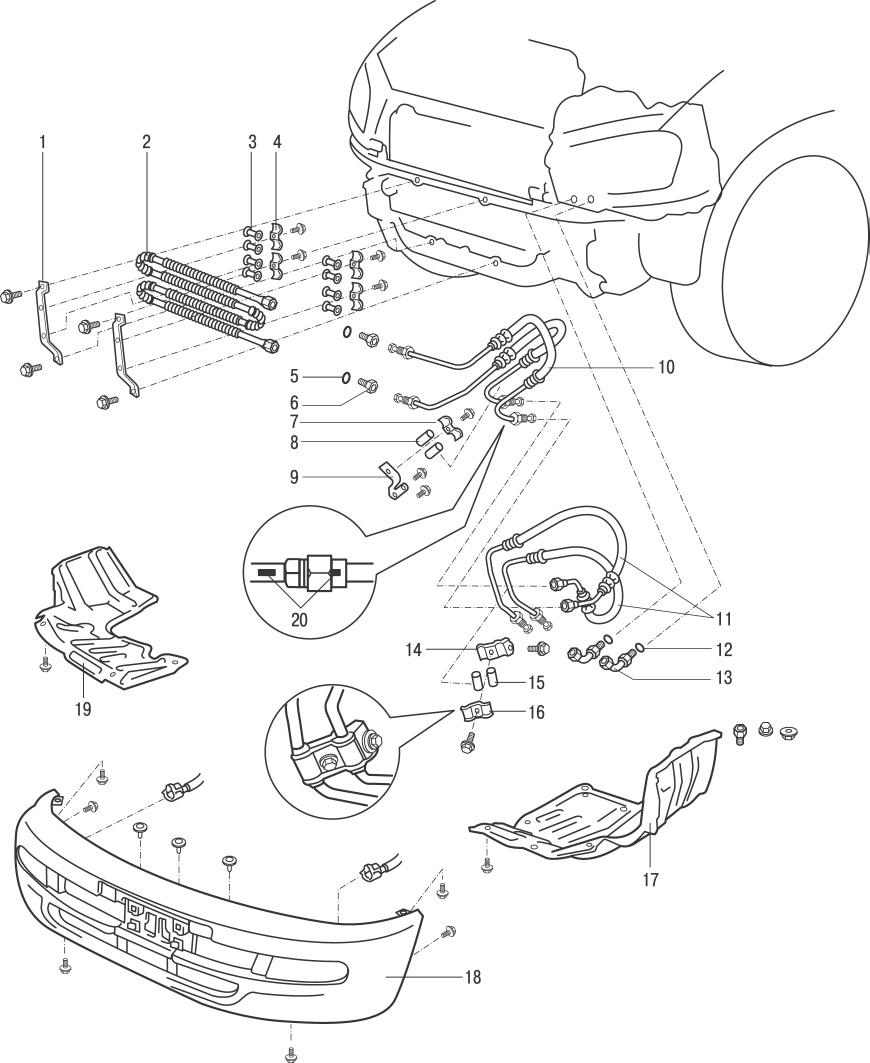

Рисунок - 9.3. Масляный радиатор коробки передач на моделях 4WD до 2001 года: 1 – длинный зажим; 2 – масляный радиатор коробки передач; 3 – подушки; 4 – зажим; 5 – уплотнительное кольцо; 6 – соединитель; 7 – зажим; 8 – подушки; 9 – зажим; 10 – масляный трубопровод №2; 11 – масляный трубопровод №1; 12 – уплотнительное кольцо; 13 – угловой патрубок; 14 – зажим; 15 – подушки; 16 – зажим; 17 – левый брызговик моторного отсека; 18 – бампер; 19 – правый брызговик моторного отсека; 20 – совмещение меток

Выверните болты, снимите зажимы и масляный радиатор с автомобиля ( смотрите рисунок - 9.3 )
Установка
Установку производите в последовательности, обратной снятию, с учетом следующего.
При соединении трубопроводов замените уплотнительные кольца.
Совершите короткую поездку для заполнения радиатора маслом, затем остановите автомобиль, убедитесь в отсутствии подтекания масла и Проверяйте его уровень в коробке передач.
